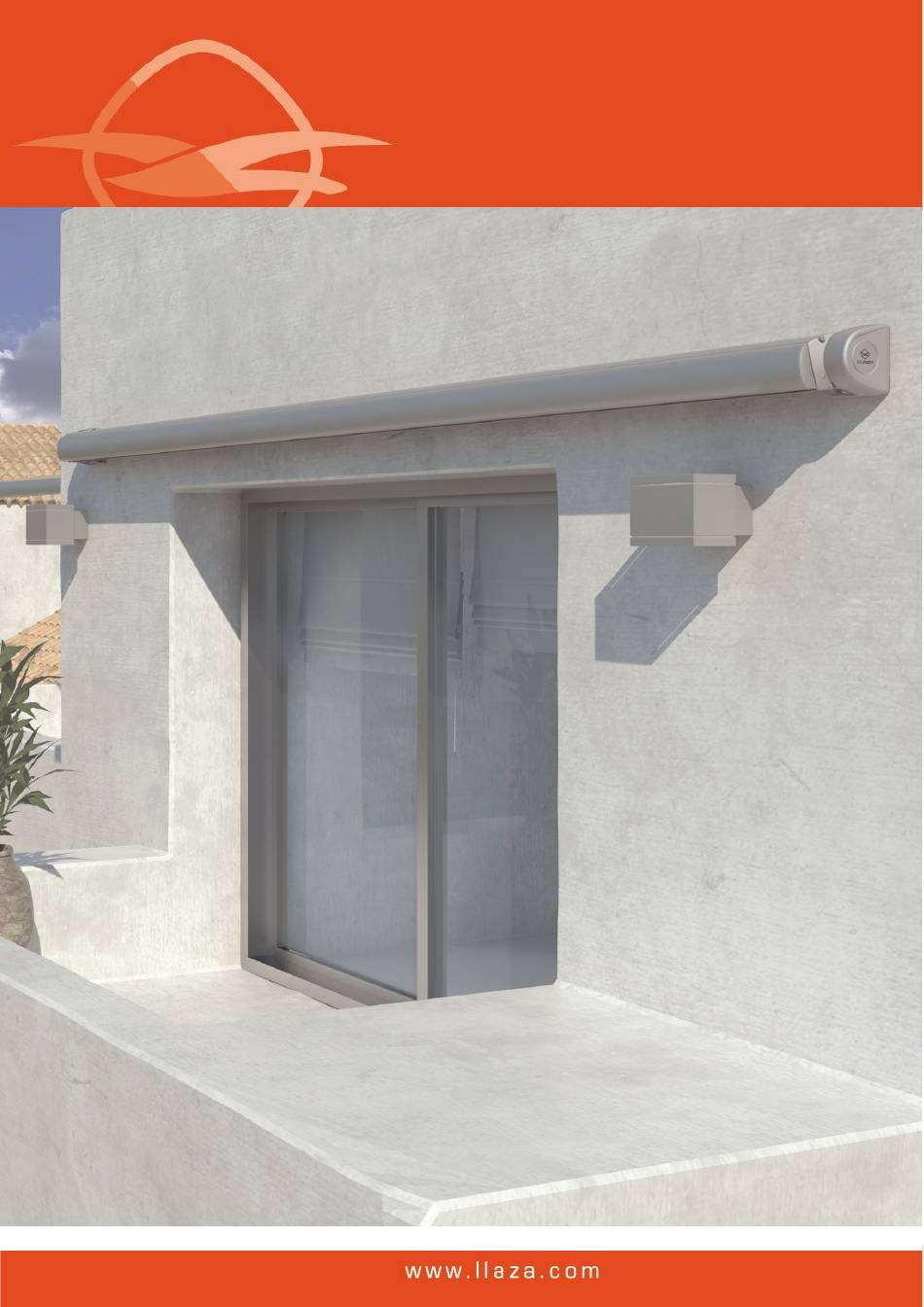

- Page 1 STORBOX 250 STORBOX 250 Manual de instalación Installation manual REF. 45098063000 MAYO 2018 / MAY 2018 Fecha / Date: REV. 2.1...

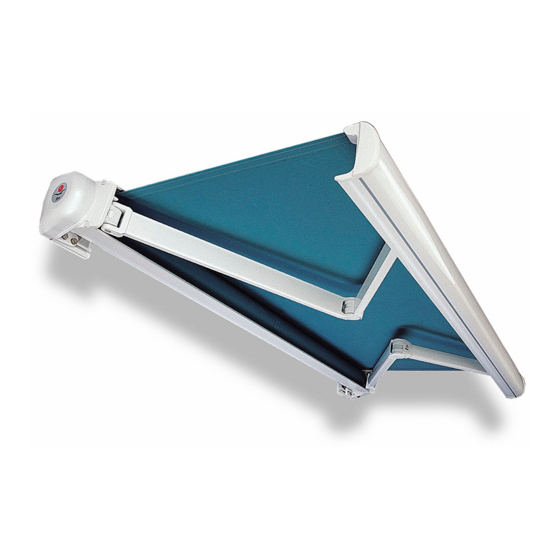

- Page 2 STORBOX 250 1 – Descripción del producto / Product description Toldo cofre ligero, fácil de instalar. La idoneidad de sus dimensiones le permiten adaptarse a pequeños espacios manteniendo todas sus prestaciones. El sistema cofre protege la lona y el propio mecanismo cuando del toldo está recogido.
- Page 3 STORBOX 250 3 - Despiece del producto / Product parts 4 – Nomenclatura / Nomenclature...
- Page 4 STORBOX 250 5 – Secciones acotadas / Section dimensions FRONT / CEILING FIXING PLATE 6 - Tablas de selección motor / Selecction motor table Salida / Projection (m) 1,25 1,75 2,25 T. de enrolle / Rolling tube Ø 70mm 30 Nm T.
- Page 5 STORBOX 250 7 – Clasificación según norma Europea / Classification according to European standard : EN 13.561:215 Salida brazo / Arm projection (m) Línea / Width (m) Clase / Class 2,50 4,50 8 – Información de maniobras y clase / Information about cicles and class Los brazos llevan una banda protectora de colores para su identificación:...
- Page 6 STORBOX 250 9.- Herramientas y accesorios recomendados para la instalación / 10.- Línea / Width Línea total máquina interior o motor / Total width for interior gearbox or motor 11.1.- Instrucciones de instalación — Installation instructions L-105 La distancia entre placas, de exterior a exterior, en caso de utilizar las tapas laterales embellecedoras debe ser L-105 mm., siendo L= línea total .
- Page 7 STORBOX 250 11.2.- Instrucciones de instalación — Installation instructions Fijación del conjunto sobre los soportes pared / Fixing the cassette support to the wall bracket. Para la realización de un cambio de inclinación en el conjunto / To change the cassette slope proceed as indicated in the drawing.
- Page 8 STORBOX 250 11.3.- Instrucciones de instalación — Installation instructions Para la realización de un cambio de paralelismo en el conjunto / To modify the alignment of the arms, pro- ceed as follows. Fijación paralelismo / Parallelism fixing Regulación paralelismo / Parallelism regulation Para la realización de un cambio de fijación del terminal /...
- Page 9 STORBOX 250 11.4.- Instrucciones de instalación — Installation instructions Para la colocación de las regletas y tapas laterales / Insert the Joining insert and plastic caps Cortar y limar la entalla prevista para la salida del gancho máquina / Cutting and filing the slot for the gearbox hook Fijación de la tapa lateral al conjunto soporte /...
- Page 10 STORBOX 250 BASIC NOTES ON ASSEMBLY AND INSTALLATION: Assembly and installation should be done by trained personnel. IMPORTANT SAFETY CONSIDERATIONS: For proper installation of the awning, the instructions for assem- bly and installation must be carefully followed step by step. Keep plastic bags or any other mounting pieces out of children’s reach.
- Page 11 STORBOX 250 CONSIDERACIONES BÁSICAS PARA EL MONTAJE Y LA INSTALACIÓN: El montaje y la instalación de este producto debe realizarlo personal cualificado. INSTRUCCIONES IMPORTANTES PARA LA SEGURIDAD. Atender a las advertencias de seguridad indica- das junto al producto o en las instrucciones de montaje. Las bolsas de plástico y otros elementos de montaje no son ningún juguete y deben quedar fuera del alcance de niños o personal ajeno al mon-...
- Page 12 LLAZA WORLD, S.A. Tramuntana, 1. Pol.Ind. Roques Roges 43460 ALCOVER Tel. +34 990 600 / Fax +34 977 990610 e-mail: info@llaza.com / Export@llaza.com Versión PDF— impreso en papel reciclado / PDF version - printed on recycled paper.
