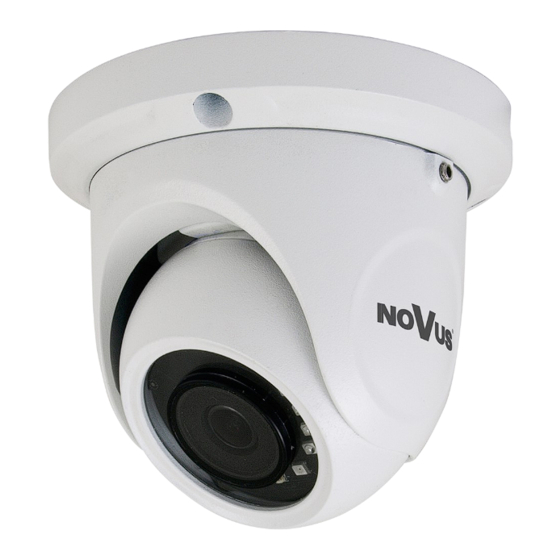

Novus NVIP-2DN3133V/IR-1P User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

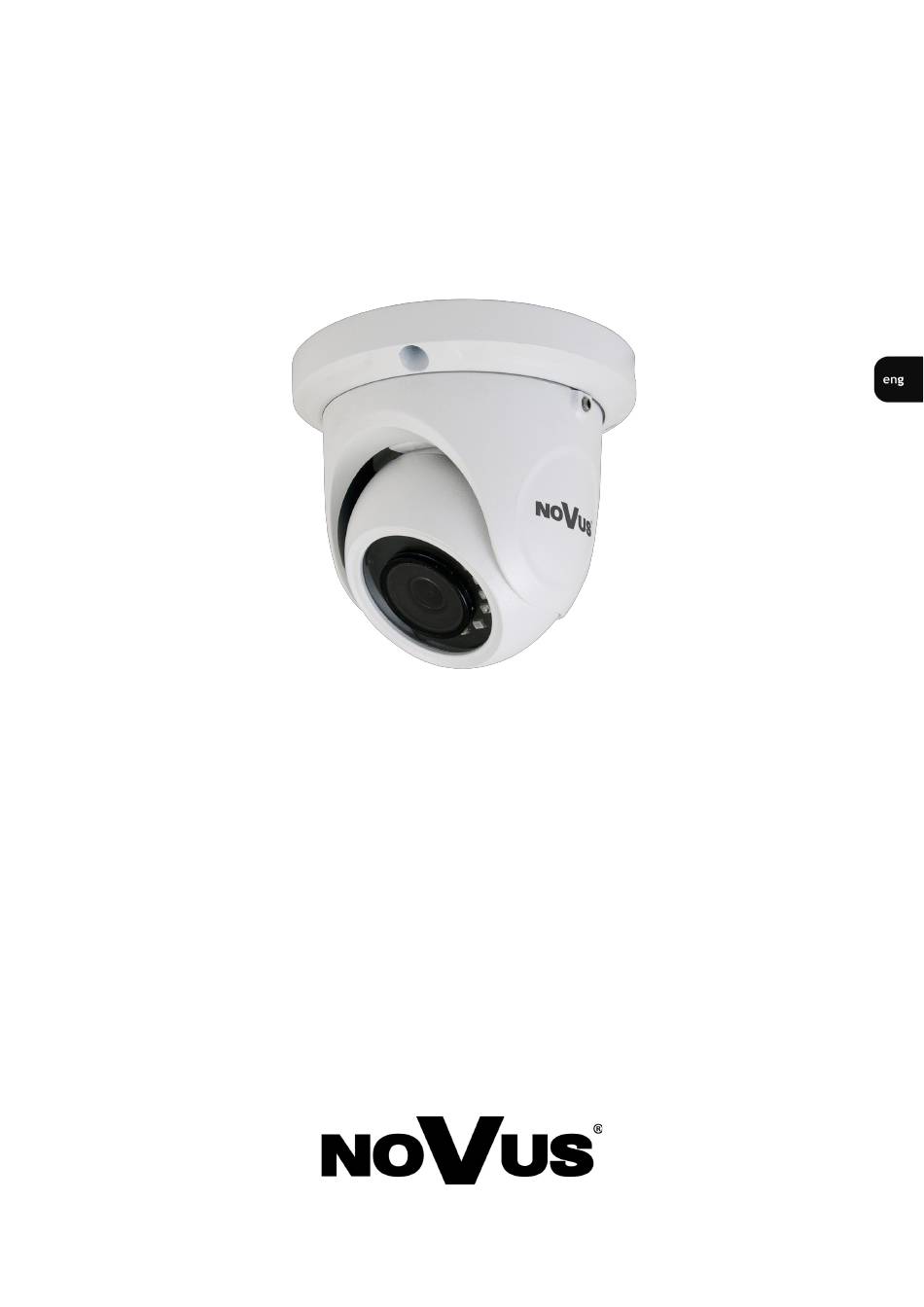

U s e r ' s m a n u a l
( s h o r t f o r m )
NVIP-2DN3133V/IR-1P

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVIP-2DN3133V/IR-1P and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVIP-2DN3133V/IR-1P

Summary of Contents for Novus NVIP-2DN3133V/IR-1P

  • Page 1 U s e r ’ s m a n u a l ( s h o r t f o r m ) NVIP-2DN3133V/IR-1P...

  • Page 2: Important Safeguards And Warnings

    NVIP-2DN3133V/IR-1P - User’s manual (short form) ver 1.0 IMPORTANT SAFEGUARDS AND WARNINGS EMC (2014/30/UE) and LVD (2014/35/UE) Directives EMC (2014/30/UE) and LVD (2014/35/UE) Directives CE Marking CE Marking Our products are manufactured to comply with the requirements of the following directives and...
  • Page 3 NVIP-2DN3133V/IR-1P - User’s manual (short form) ver 1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Foreword Information

     Wide range of responses to alarm events: e-mail with attachment, saving file on FTP server  Software: NMS (NOVUS MANAGEMENT SYSTEM) for video recording, live monitoring, playback and remote IP devices administration  Power supply: 12VDC, PoE (Power over Ethernet) Information Depending on the type of recorder/registration system, the range of features and options may vary.
  • Page 5 NVIP-2DN3133V/IR-1P - User’s manual (short form) ver 1.0 FOREWORD INFORMATION 1.2. Technical specification IMAGE Image Sensor 2 MPX CMOS sensor 1/2.7” SmartSens Number of Effective Pixels 1920 (H) x 1080 (V) 0.017 lx/F1.85 - color mode, Min. Illumination 0 lx (IR on) - B/W mode...
  • Page 6 NVIP-2DN3133V/IR-1P - User’s manual (short form) ver 1.0 FOREWORD INFORMATION 1.3. Camera dimensions 87 mm 1.4. Package contents After you open the package make sure that the following elements are inside:  IP camera  Accessories bag  Short version of user’s manual If any of this elements has been damaged during transport, pack all the elements back into the original box and contact supplier for further assistance.

  • Page 7: Start-Up And Initial Ip Camera Configuration

    NVIP-2DN3133V/IR-1P - User’s manual (short form) ver 1.0 START-UP AND INITIAL IP CAMERA CONFIGURATION 2. START-UP AND INITIAL IP CAMERA CONFIGURATION 2.1 View of the camera, layout of the camera items 1. Screws locking camera base 2. Day/night sensor 3. IR LEDs 2.2.
  • Page 8 NVIP-2DN3133V/IR-1P - User’s manual (short form) ver 1.0 START-UP AND INITIAL IP CAMERA CONFIGURATION 2.3. Connecting ethernet cable To maintain tightness of ethernet cable connection, please follow instruction below: 1. Loosen the nut (a) from the main element (b). 2. Run power cable (without RJ-45 connector) though both elements. Then crimp the cable with RJ-45 connector.

  • Page 9: Start-Up And Initial Camera Configuration

    START-UP AND INITIAL CAMERA CONFIGURATION 2.5. Starting the IP camera To run NOVUS IP camera connect ethernet cable between camera and network switch. It can be powered up also directly via power supply adapter with parameters compatible with camera power supply specification, or with PoE (IEEE 802.3at ) compatible switch.
  • Page 10 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer It is also possible to set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.
  • Page 11 NVIP-2DN3133V/IR-1P - User’s manual (short form) ver 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.7. Security recommendations for network architecture and configuration WARNING! Below are shown security recommendations for network architecture and configuration CCTV systems that connected Internet reduce risk of unauthorized interference with the system by a third party.
  • Page 12 NVIP-2DN3133V/IR-1P - User’s manual (short form) ver 1.0 NETWORK CONNECTION UTILIZING WEB BROWSER 3. NETWORK CONNECTION UTILIZING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 1920x1080 resolution and 25 fps speed.
  • Page 13 NVIP-2DN3133V/IR-1P - User’s manual (short form) ver 1.0 NETWORK CONNECTION UTSING WEB BROWSER If the installation fails, changing security settings for the IE browser is required. In order to do that, please choose: Tools > Internet options > Security tab > Custom level and: ...
  • Page 14 NVIP-2DN3133V/IR-1P - User’s manual (short form) ver 1.0 WWW INTERFACE - USING AND CONFIGURING 4. WWW INTERFACE -USING AND CONFIGURING 4.1 The Remote Preview Interface 1 View settings Original size Automatic Size Fill screen Full Screen 2 Camera functions Live View On/Off...

  • Page 15: Electric Connectors And Accesories

    NVIP-2DN3133V/IR-1P - User’s manual (short form) ver 1.0 ELECTRIC CONNECTORS AND ACCESORIES 6. RESTORING FACTORY DEFAULTS NOVUS IP cameras 3000 series allow to restore defaults via:  software from web browser level  software from NMSiptool level 6.1. Restoring factory defaults by software means (web browser level) User can restore default settings of the IP camera.
  • Page 16 AAT Holding S.A., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2018-06-13 JZ MF ver 1.0...
  • Page 17 I n s t r u k c j a o b s ł u g i ( s k r ó c o n a ) NVIP-2DN3133V/IR-1P...
  • Page 18 NVIP-2DN3133V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA Dyrektywy EMC (2014/30/UE) i LVD (2014/35/UE) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: - Kompatybilność elektromagnetyczna EMC 2014/30/UE. - Niskonapięciowa LVD 2014/35/UE. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do...

  • Page 19: Warunki Bezpieczeństwa

    NVIP-2DN3133V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO SAMODZIELNIE OTWIERAĆ OBUDOWY URZĄDZENIA I DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW.

  • Page 20: Informacje Wstępne

    FTP  Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM) - do rejestracji wideo, podglądu „na żywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP  Zasilanie 12 VDC, PoE (Power over Ethernet) Informacja W zależności od typu używanego rejestratora/systemu rejestracji, zakres funkcjonalności i dostępnych opcji może być...
  • Page 21 NVIP-2DN3133V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE 1.2. Dane techniczne Obraz Przetwornik obrazu 2 MPX, matryca CMOS, 1/2.7” SmartSens Liczba efektywnych pikseli 1920 (H) x 1080 (V) 0.017 lx/F1.85 - tryb kolorowy, Czułość 0 lx (IR wł.) - tryb czarno-biały...
  • Page 22 NVIP-2DN3133V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE 1.3. Wymiary kamery 87 mm 1.4. Zawartość opakowania Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy:  Kamera IP  Torebka z akcesoriami montażowymi  Skrócona instrukcja obsługi.

  • Page 23: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    NVIP-2DN3133V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.1 Opis elementów regulacyjnych 1.Śruba blokująca podstawę kamery 2.Czujnik światła widzialnego 3 Diody oświetlacza IR 2.2 Montaż kamery 1. Odkręcić kluczem imbusowym śruby blokujące podstawę kamery i zdemontować podstawę.
  • Page 24 NVIP-2DN3133V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.3. Podłączenie kabla sieciowego Aby zachować hermetyczność połączenia kabla sieciowego należy postępować zgodnie z poniższa instrukcją: 1. Odkręcić nakrętkę (a) od głównego elementu zabezpieczającego (b). 2. Poprowadzić kabel sieciowy (bez końcówki) przez oba elementy. Po przełożeniu kabla zacisnąć...
  • Page 25 NVIP-2DN3133V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.5. Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego. Jako źródło zasilania możliwe jest wykorzystanie zewnętrznego stabilizowanego zasilacza o parametrach spełniających wymagania...
  • Page 26 NVIP-2DN3133V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP  Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy Kamera IP Komputer Transmisja danych - kabel ethernetowy skrosowany Informacja: Zasilacz zewnętrzny nie wchodzi w skład zestawu., należy się w niego zaopatrzyć...
  • Page 27 NVIP-2DN3133V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.7. Zalecenia dotyczące bezpieczeństwa sieci UWAGA! Poniżej zostały przedstawione podstawowe zalecenia dotyczące budowy oraz konfiguracji systemów telewizji dozorowej podłączonych do sieci Internet, pozwalające ograniczyć ryzyko nieautoryzowanej ingerencji w system przez osoby trzecie.

  • Page 28: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    NVIP-2DN3133V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu płynnego wyświetlania obrazu wideo w rozdzielczości 1920x1080 dla 25kl/s.
  • Page 29 NVIP-2DN3133V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeżeli dla przeglądarki Internet Explorer instalacja przeprowadzona w ten sposób się nie powiedzie należy zmieć ustawienia zabezpieczeń przeglądarki. Aby to zrobić należy w przeglądarce Internet Explorer wybrać: Narzędzia > Opcje internetowe > Zabezpieczenia > Poziom niestandardowy i następnie zmienić:...
  • Page 30 NVIP-2DN3133V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1 Widok zdalnego podglądu 1 Ustawienia obrazu Oryginalny rozmiar Rozmiar automatyczny Dostosuj do ekranu Pełny ekran 2 Funkcje kamery Podgląd na żywo włącz/wyłącz Zrób zdjęcie...

  • Page 31: Połączenia Elektryczne I Złącza Akcesoriów

    NVIP-2DN3133V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamery IP firmy NOVUS serii 3000 umożliwiają resetowanie ustawień:  programowo z poziomu przeglądarki  programowo z poziomu programu NMSiptool 6.1. Programowe przywracanie ustawień fabrycznych kamery IP z poziomu przeglądarki Przywracanie ustawień...
  • Page 32 AAT Holding S.A., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2018-06-13 JZ MF ver 1.0...
