PP70, PP70E, PP70SP,
PP90, PP90E, PP90SP
Sähkökiukaan asennus- ja käyttöohje
Monterings- och bruksanvisning för bastuaggregat
Instructions for Installation and Use of Electric Sauna Heater
Gebrauchs- und Montageanleitung des Elektrosaunaofens
Инструкция по установке�и эксплуатации электрической каменки для саун
Elektrikerise kasutus- ja paigaldusjuhis
Адрес:
ООО «Харвия РУС».
196084, г. Санкт-Петербург,
ул. Заставская, дом 7
E-mail: regionlog12@mail.ru
PP
PP-E
PP-SP
19032019/Y05-0464
Advertisement
Table of Contents
Subscribe to Our Youtube Channel

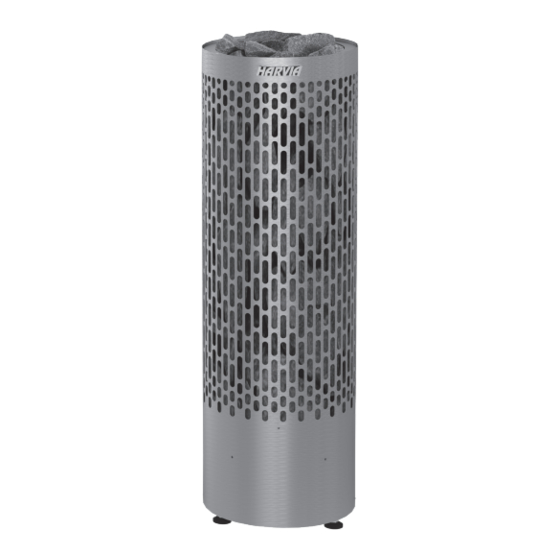

Related Manuals for Harvia PP70SP
Summary of Contents for Harvia PP70SP

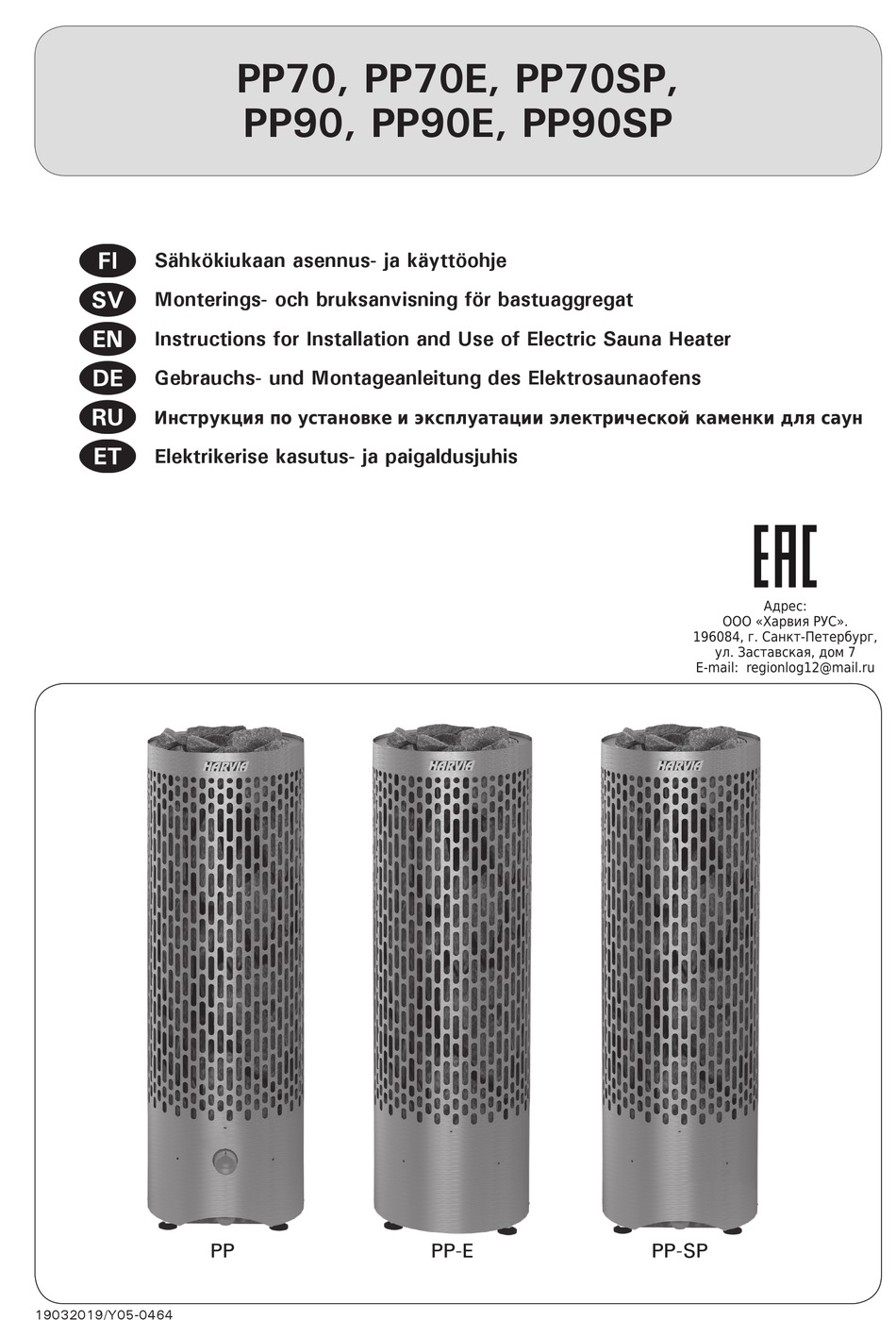

- Page 1 PP70, PP70E, PP70SP, PP90, PP90E, PP90SP Sähkökiukaan asennus- ja käyttöohje Monterings- och bruksanvisning för bastuaggregat Instructions for Installation and Use of Electric Sauna Heater Gebrauchs- und Montageanleitung des Elektrosaunaofens Инструкция по установке�и эксплуатации электрической каменки для саун Elektrikerise kasutus- ja paigaldusjuhis Адрес:...
-
Page 2: Table Of Contents
1.3.3. Heater Off (PP70, PP90) ......20 (PP70, PP90) ............20 1.3.4. Setting the Temperature 1.3.3. Ofen aus (PP70, PP90) ....... 20 (PP70, PP90, PP70SP, PP90SP) ......20 1.3.4. Einstellen der Temperatur 1.3.5. Child lock (PP70, PP90) ......20 (PP70, PP90, PP70SP, PP90SP) ......20 1.4. -
Page 3: Instructions For Use
1. INSTRUCTIONS FOR USE 1. BEDIENUNGSANLEITUNG 1.1. Piling of the Sauna Stones 1.1. Aufschichten der Saunaofensteine The piling of the sauna stones has a great effect Die Schichtung der Saunaofensteine hat große Aus- on both the safety and the heating capability of the wirkungen sowohl auf die Sicherheit als auch auf die heater. -
Page 4: Heating Of The Sauna
A bare heating element can endanger naofens dürfen sich keine Gegenstände oder combustible materials even outside the safety Geräte befinden, die die Menge oder die Richtung distances. Check that no heating elements can be des durch den Saunaofen führenden Luftstroms seen behind the stones. -
Page 5: Heater On (Pp70, Pp90)
Steuergerät bedient. Beachten instructions for use of the selected control unit Sie die mitgelieferte Bedienungsanleitung der model. Steuerung. Heater models PP70SP and PP90SP: see the Die Ofenmodelle PP70SP und PP90SP: siehe Be- • • instruction manual of the wireless switch. -
Page 6: Instructions For Bathing
Figure 3. Child lock (PP70, PP90) Abbildung 3. Kindersicherung (PP70, PP90) 1.4. Throwing Water on Heated Stones 1.4. Aufguss The air in the sauna room becomes dry when warmed Die Saunaluft trocknet bei Erwärmung aus, daher sollte up. Therefore, it is necessary to throw water on the zur Erlangung einer angenehmen Luftfeuchtigkeit auf heated stones to reach a suitable level of humidity in die heißen Steine des Saunaofens Wasser gegossen... -
Page 7: Warnings
According to established sauna conventions, Zu guten Saunamanieren gehört, daß Sie Rück- • • you must not disturb other bathers by speaking sicht auf die anderen Badenden nehmen, indem in a loud voice. Sie diese nicht mit unnötig lärmigem Benehmen Do not force other bathers from the sauna by stören. - Page 8 PP-SP: see the instruction manual of the PP-SP: siehe Bedienungsanleitung zum Funkschal- • • wireless switch. ter. The sauna room heats slowly. The water thrown Die Saunakabine erhitzt sich zu langsam. Das auf die on the sauna stones cools down the stones Saunaofensteine geworfene Wasser kühlt die Steine quickly.
-
Page 9: Sauna Room
2. SAUNA ROOM 2. SAUNAKABINE 2.1. Sauna Room Structure 2.1. Struktur der Saunakabine Figure 4. Abb. 4. A. Insulation wool, thickness 50–100 mm. The A. Isolierwolle, Stärke 50–100 mm. Die Saunaka- sauna room must be insulated carefully so that bine muss sorgfältig isoliert werden, damit der the heater output can be kept moderately low. -
Page 10: Sauna Room Ventilation
2.2. Sauna Room Ventilation 2.2. Belüftung der Saunakabine The air in the sauna room should change six times Die Saunaluft sollte sechsmal pro Stunde ausge- per hour. Figure 5 illustrates different sauna room tauscht werden. Abb. 5 zeigt verschiedene Optio- ventilation options. -
Page 11: Instructions For Installation
3. INSTRUCTIONS FOR INSTALLATION 3. MONTAGEANLEITUNG 3.1. Before Installation 3.1. Vor der Montage Before installing the heater, study the instructions Lesen Sie die Montageanleitung, bevor Sie den Sau- for installation. Check the following points: naofen installieren. Überprüfen Sie die folgenden Is the output and type of the heater suitable for Punkte: •... - Page 12 PP70SP, PP90SP PP70E, PP90E 400V 3N~, 230V 3~, 230V 1N~ 400V 3N~, 230V 3~, 230V 1N~ 6,8 kW, 9 kW 6,8 kW, 9 kW 400 V / 415 V PP70 PP90 400V 3N~, 230V 3~, 230V 1N~ 400V 3N~, 230V 3~, 230V 1N~...
-
Page 13: Electrical Connections
3.3. Electrical Connections 3.3. Elektroanschlüsse The heater may only be connected to the Der Anschluss des Saunaofens an das Strom- electrical network in accordance with the netz darf nur von einem zugelassenen Elektro- current regulations by an authorised, professional monteur unter Beachtung der gültigen Vorschriften electrician. - Page 14 > PP/-E PP/-E Figure 8. Installing the sensor (all dimensions in millimeters) Abbildung 8. Installation der Fühler (alle Abmessungen in Millimetern) 3.3. PP/-E Figure 9. Installing the heater Abbildung 9. Installation des Saunaofens...
-
Page 15: Resetting The Overheat Protector
3.5. Resetting the Overheat Protector 3.5. Zurückstellen des Überhitzungsschutzes If the temperature of the sauna room becomes Wenn die Temperatur in der Saunakabine gefährlich dangerously high, the overheat protector will stark ansteigt, unterbricht der Überhitzungsschutz permanently cut off the supply of the heater. The die Stromzufuhr zum Ofen permanent. -
Page 16: Ersatzteile
4. VARAOSAT 4. RESERVDELAR 4. SPARE PARTS 4. ERSATZTEILE 4. ЗАПАСНЫЕ ЧАСТИ 4. VARUOSAD PP-E PP70/-E/-SP WX248 ZRH-720 (2260 W) x 3 PP90/-E/-SP ZSE-259 (3000 W) x 3 PP, PP-SP PP, PP-SP ZWA-021 ZSK-520 ZSK-510 PP90 WX207 PP, PP-SP ZWA-061 WX654 PP, PP-SP PP-SP...
