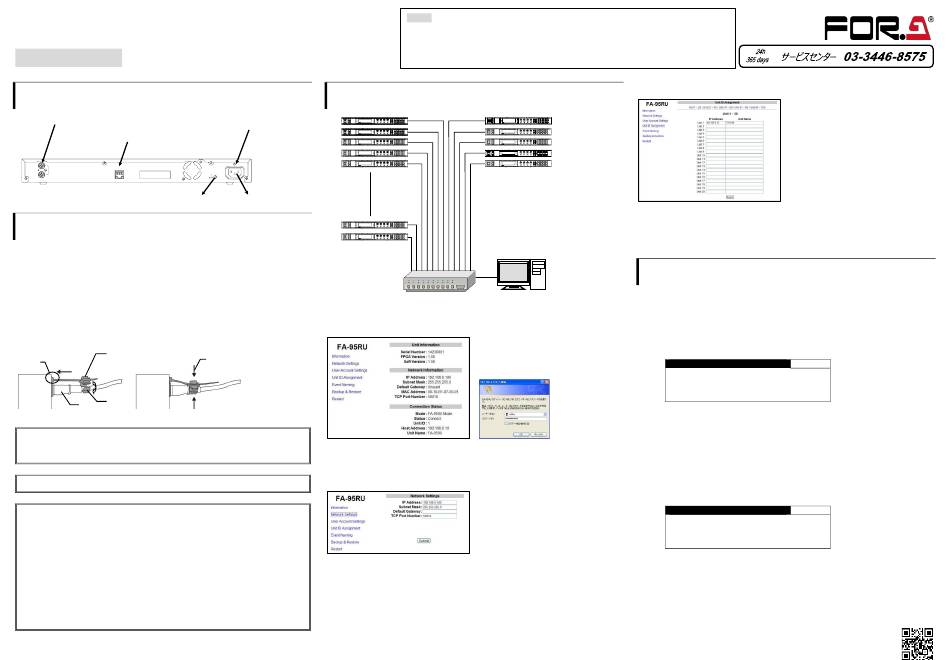

FOR-A FA-95RU Quick Setup Manual

FA-95RU
セットアップガイド
1. 背面コネクター
未使用
FA-9500/FA-9520 を制御する LAN 端子です。
IN
TO MU
TO MU (FA-9500)
(FA-9000/9100)
RATING LABEL
OUT
(10/100/1000BASE-TX)
アース
2. AC コードクランプを取り付ける
AC コードを接続したら、AC コードが筐体から抜けるのを防ぐためにクランプを取り付けます。ラックに組
み込む前に取り付けてください。
1) AC コードクランプのアンカー部分を筐体に向けた状態で、電源ケーブルを AC コードクランプの輪に
通します。
2) AC コードクランプのアンカー部分を AC IN 上の穴に差し込みます。
3) AC コードクランプの輪を軽く締め付けます。
4) 電源ケーブルを AC IN に差し込みます。
5) ベルトを押さえながら、AC コードクランプの輪を電源ケーブルの根元までスライドさせます。
6) 再度 AC コードクランプの輪を強く締め付け緩みが無いことを確認します。
7) 電源ケーブルを軽く引っ張り電源ケーブルが抜けないことを確認します。
5)
2)
3)
4)
操作を始める前に、前面の LOCK ボタンが緑点灯または、消灯していることを確認してください。
LOCK ボタンがオレンジ点灯中は、前面パネルがロック状態で操作できません。前面の LOCK ボタ
ンを長押してロックを解除してください。
※全ての接続を完了させてから、電源を入れてください。
使用上の注意
・ 指定電圧以外の電源電圧は使用しないでください。
・ 必ずアースをとってください。
・ 電源コードのプラグおよびコネクターはしっかりと差し込んでください。
・ 内部設定を行う場合は必ず電源を切ってから操作してください。
・ パネルやカバーを外したままで保管や使用をしないでください。
・ 高温多湿、塵埃が多い、振動がある場所などには設置しないでください。火災や感電の原因に
なることがあります。
・ 内部に水や異物を入れないでください。万一入った場合は、すぐ電源を切り、電源コードや接続
コードを抜いて内部から取り出すか、販売代理店、サービスセンターへご相談ください。
・ 電源が入らない、異臭がする、異常な音が聞こえるときは、すぐに電源を切り、販売代理店、サ
ービスセンターまでご連絡ください。
FA95RU-SETUPGUIDE-JE-1.DOCX
3. 接続

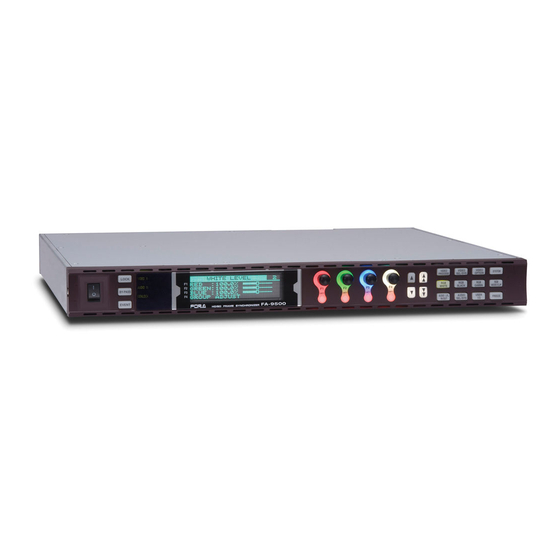

FA-9500/FA-9520
AC コードクランプ受け穴
POWER LOCK VIDEO IN FAN ALARM
ON AUDIO IN DC POWER F1
BY-PASS F3 F2 DISPLAY AREA F1 F2 F3 F4
OFF GENLOCK F4 UNITY UNITY UNITY UNITY
EVENT REMOTE H D / S D F R A M E S Y S N C H R O N I Z E R F A - 9 5 0 0
POWER LOCK VIDEO IN FAN ALARM
ON AUDIO IN DC POWER F1
BY-PASS F2 F3 DISPLAY AREA F1 F2 F3 F4
OFF GENLOCK F4 UNITY UNITY UNITY UNITY
EVENT REMOTE H D / S D F R A M E S Y S N C H R O N I Z E R F A - 9 5 0 0
VIDEO IN FAN ALARM
ON POWER LOCK F1
BY-PASS AUDIO IN DC POWER F2 DISPLAY AREA
OFF GENLOCK F3 F4 F1 UNITY F2 UNITY UNITY F3 F4 UNITY
EVENT REMOTE
H D / S D F R A M E S Y S N C H R O N I Z E R F A - 9 5 0 0
ON POWER LOCK VIDEO IN FAN ALARM
BY-PASS AUDIO IN DC POWER F1 F2 DISPLAY AREA
GENLOCK F4 F3 F1 UNITY F2 UNITY UNITY F3 UNITY F4
OFF EVENT REMOTE
H D / S D F R A M E S Y S N C H R O N I Z E R F A - 9 5 0 0
POWER LOCK VIDEO IN FAN ALARM
ON AUDIO IN DC POWER F1 DISPLAY AREA
BY-PASS GENLOCK F3 F2 F1 F2 F3 F4
OFF F4 UNITY UNITY UNITY UNITY
EVENT REMOTE H D / S D F R A M E S Y S N C H R O N I Z E R F A - 9 5 0 0
AC100-240V 50/60Hz IN
AC 電源コネクター
POWER VIDEO IN FAN ALARM
ON LOCK F1
BY-PASS AUDIO IN DC POWER F2 DISPLAY AREA F4
OFF GENLOCK F3 F4 F1 UNITY F2 UNITY UNITY F3 UNITY
EVENT REMOTE F A - 9 5 0 0
H D / S D F R A M E S Y S N C H R O N I Z E R
POWER LOCK VIDEO IN FAN ALARM
ON AUDIO IN DC POWER F1
BY-PASS F3 F2 DISPLAY AREA F1 F2 F3 F4
OFF GENLOCK F4 UNITY UNITY UNITY UNITY
EVENT REMOTE H D / S D F R A M E S Y S N C H R O N I Z E R F A - 9 5 0 0
パソコンの WEB ブラウザーを開き、アドレスに http://192.168.0.100/（工場出荷時設定）と入力し
ます。下記の Information 画面が PC の WEB 画面上に表示されます。
Network Settings をクリックすると認証 Window が表示されます。（初回のみ）
6)
ユーザー名とパスワードを入力します。
ユーザー名：fa95ru
パスワード：foranetwork
認証に成功すると下記 Network Setting ダイアログウィンドウが表示されます
ネットワークシステムに合った IP アドレスを設定してください。
設定したら、Submit をクリックし、Restart をクリックします。
Restart ウィンドウが開きますので、Restart をクリックしてください。
リスタートが完了すると設定が反映されます。
梱包品
FA-95RU (1)、セットアップガイド (本書)、CD-ROM (1)、AC ケーブル(1)、AC コードクランプ (1
式)、ラック取付金具 (1 式)
※ FA-95RU の設定メニュー以外の操作は FA-9500/FA9520 と接続しないとできません。
1 台の FA-9500/FA-9520 を同時に 5 台までの FA-95RU から制御することができます。
FA-95RU
PROCESS C C CONV1 CONV2 POWER LOCK VIDEO IN BY-PASS PROCESS C C CONV1 CONV2
SDI AUDIO AES AUDIO ANALOG MASTER ON AUDIO IN FAN ALARM F 1 SDI AUDIO AES AUDIO ANALOG MASTER
A V O MAPPING CLIP DELAY IN SEL DOWNMIX MODE OUT SEL SELECT MU F 3 F 2 DISPLAY AREA F1 F2 F3 F4 MAPPING AVO CLIP DELAY DOWNMIX IN SEL MODE OUT SEL
OFF GENLOCK F 4 UNITY UNITY UNITY UNITY
VIDEO OP AUDIO OP AUDIO SYS VIDEO SYS OTHER STATUS VIDEO AUDIO EVENT REMOTE R E M O T E C O N T R O L U N I T F A - 9 5 R U AUDIO OP VIDEO OP VIDEO SYS AUDIO SYS STATUS OTHER AUDIO VIDEO
PROCESS C C CONV1 CONV2 POWER LOCK VIDEO IN BY-PASS PROCESS SDI AUDIO AES AUDIO C C CONV1 ANALOG CONV2 MASTER
SDI AUDIO AES AUDIO ANALOG MASTER ON AUDIO IN FAN ALARM F 1 DISPLAY AREA
MAPPING A V O CLIP DELAY IN SEL DOWNMIX MODE OUT SEL MU SELECT GENLOCK F 2 F 3 F1 F2 F3 F4 MAPPING AVO CLIP DELAY DOWNMIX IN SEL OUT SEL MODE
OFF F 4 UNITY UNITY UNITY UNITY
AUDIO OP VIDEO OP VIDEO SYS AUDIO SYS STATUS OTHER VIDEO AUDIO EVENT REMOTE R E M O T E C O N T R O L F A - 9 5 R U U N I T AUDIO OP VIDEO OP AUDIO SYS VIDEO SYS OTHER STATUS VIDEO AUDIO
PROCESS C C CONV1 CONV2 POWER VIDEO IN BY-PASS PROCESS C C CONV1 CONV2
SDI AUDIO AES AUDIO ANALOG MASTER ON LOCK F 1 SDI AUDIO AES AUDIO ANALOG MASTER
A V O CLIP IN SEL OUT SEL MU AUDIO IN FAN ALARM F 2 DISPLAY AREA F4 AVO CLIP IN SEL OUT SEL
MAPPING DELAY DOWNMIX MODE OFF SELECT GENLOCK F 4 F 3 F1 UNITY UNITY F2 UNITY F3 UNITY MAPPING DELAY DOWNMIX MODE
AUDIO OP VIDEO OP VIDEO SYS AUDIO SYS STATUS OTHER AUDIO VIDEO EVENT REMOTE F A - 9 5 R U AUDIO OP VIDEO OP VIDEO SYS AUDIO SYS STATUS OTHER AUDIO VIDEO
R E M O T E C O N T R O L U N I T
PROCESS C C CONV1 CONV2 POWER VIDEO IN BY-PASS PROCESS C C CONV1 CONV2
SDI AUDIO AES AUDIO ANALOG MASTER ON LOCK F 1 SDI AUDIO AES AUDIO ANALOG MASTER
A V O CLIP IN SEL OUT SEL MU AUDIO IN FAN ALARM F 2 DISPLAY AREA F4 AVO CLIP IN SEL OUT SEL
MAPPING DELAY DOWNMIX MODE OFF SELECT GENLOCK F 4 F 3 UNITY F1 F2 UNITY UNITY F3 UNITY MAPPING DELAY DOWNMIX MODE
VIDEO OP AUDIO OP VIDEO SYS STATUS VIDEO AUDIO EVENT REMOTE F A - 9 5 R U AUDIO OP VIDEO OP AUDIO SYS VIDEO SYS STATUS OTHER AUDIO VIDEO
AUDIO SYS OTHER R E M O T E C O N T R O L U N I T
PROCESS SDI AUDIO AES AUDIO C C CONV1 ANALOG MASTER CONV2 POWER LOCK VIDEO IN BY-PASS PROCESS SDI AUDIO C C AES AUDIO CONV1 ANALOG CONV2 MASTER
ON AUDIO IN FAN ALARM F 1 DISPLAY AREA
A V O MAPPING CLIP DELAY DOWNMIX IN SEL OUT SEL MODE MU SELECT GENLOCK F 3 F 2 F1 F2 F3 F4 MAPPING AVO DELAY CLIP IN SEL DOWNMIX MODE OUT SEL
OFF F 4 UNITY UNITY UNITY UNITY VIDEO OP VIDEO SYS STATUS VIDEO
AUDIO OP VIDEO OP AUDIO SYS VIDEO SYS STATUS OTHER VIDEO AUDIO EVENT REMOTE R E M O T E C O N T R O L U N I T F A - 9 5 R U AUDIO OP AUDIO SYS OTHER AUDIO
PROCESS C C CONV1 CONV2
SDI AUDIO AES AUDIO ANALOG MASTER
A V O CLIP IN SEL OUT SEL
MAPPING DELAY DOWNMIX MODE
VIDEO OP AUDIO OP AUDIO SYS VIDEO SYS STATUS OTHER VIDEO AUDIO
PROCESS C C CONV1 CONV2
SDI AUDIO AES AUDIO ANALOG MASTER
A V O MAPPING CLIP DELAY DOWNMIX IN SEL MODE OUT SEL
VIDEO OP AUDIO OP VIDEO SYS AUDIO SYS STATUS OTHER VIDEO AUDIO
PC
ハブ
FA-95RU 設定用 PC
FA-9500/FA-9520 を登録する
Unit ID Assignment をクリックすると下記ダイアログウィンドウが表示されます。
MU ID の 1～100 に FA-9500/FA-9520 の IP アドレスを設定します。設定時に表示させたい名前を
登録する場合は、Unit Name も設定します。
設定後、Submit をクリックします。（電源の再起動をしなくても設定は反映されます。）名前は、半
角 15 文字までの英数字を入力しください。全角文字を入力しないでください。
4. FA-9500/FA-9520 との接続
FA-9500/FA-9520 との接続には、ID 番号 1～100 で選択するユニット ID セレクトモードと、FA-
9500/FA-9520 の IP アドレスを指定して選択する IP アドレスセレクトモードの 2 つの方法があります。
ユニット ID セレクトモードでの接続
MU SEL ボタンを押すと UNIT ID SEL メニューが表示されます。
(FA-9520 と接続している場合は、FS SELECT メニューが表示されますので、下矢印ボタンを押すと
UNIT ID SEL メニューが表示されます。)
U N I T I D S E L 8 0 1
M U I D : 1
I P : 1 9 2 . 1 6 8 . 0 . 1 0
N A M E : N o N a m e
F 3 : S E T F 4 : C A N C E L
コントロール F1 を回し、MU ID1～100 を選択し接続したい FA-9500/FA-9520 を選択します。
MU ID 選択中は、登録されている IP アドレスと Unit Name が表示されます。
F3 の UNITY スイッチ（SET）を押すと、コントロール F1 で選択した FA-9500/FA-9520 との接続を
開始します。接続を開始すると自動で CONNECT STATE メニューに移動します。選択を途中でや
める場合は、F4 の UNITY スイッチ（CANCEL）を押します。
CANCEL を押すと設定前の状態に戻ります。
IP アドレスセレクトモードでの接続
MU SELECT ボタンを押し UNIT ID SEL メニューが表示された状態から、下シングルの矢印ボタンを
押します。IP ADDR SEL メニューが表示されます。
I P A D D R S E L 8 0 2
I P : 1 9 2 . 1 6 8 . 0 . 1 0
N A M E : F A - 9 5 2 0
F 3 U N I T Y S E T
F 4 U N I T Y C A N C E L
コントロール F1～F4 を回し、接続したい FA-9500/FA-9520 の IP アドレスを設定します。
F3 の UNITY スイッチ（SET）を押すと、選択した IP アドレスの FA-9500/FA-9520 との接続を開
始します。接続を開始すると自動で CONNECT STATE メニューに移動します。
選択を途中でやめる場合は、F4 の UNITY スイッチ（CANCEL）を押します。
CANCEL を押すと変更前の状態に戻ります。IP アドレスセレクトモードでも、MU ID で登録した名前
の IP アドレスと一致した場合名前が表示されます。
