FOR-A FC-ONE Quick Setup Manual

FC-ONE
セットアップガイド

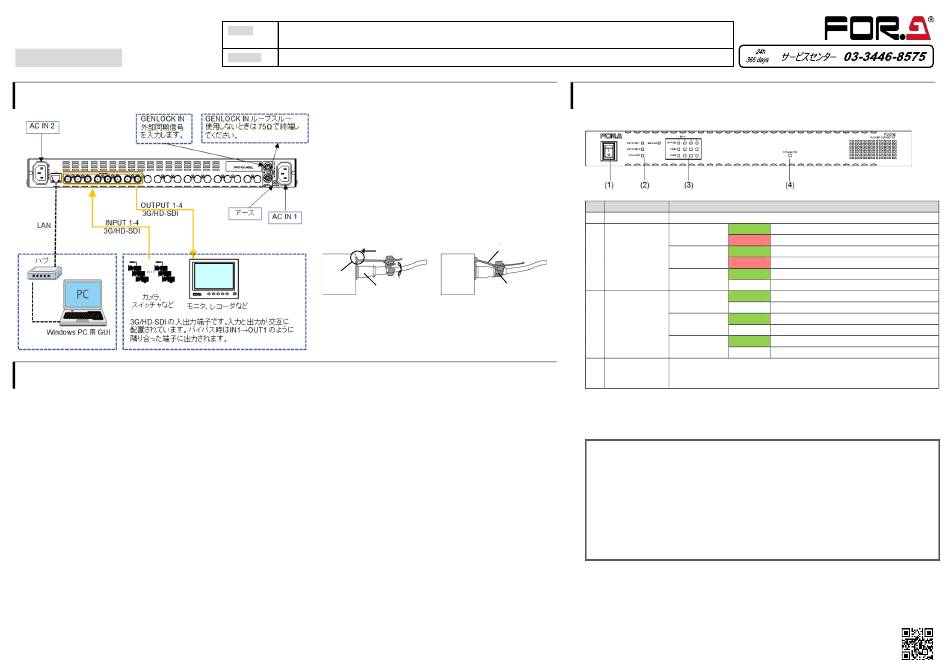

1. 接続・システム図
2. セットアップ
上の図の番号に沿ってセットアップします。
電源コードを繋ぎます。同梱の AC コードクランプで抜けないように止めてください。アースも安全のため必ず接地してください。
1
2 SDI OUT コネクタにモニタやレコーダなどを接続します。
3 SDI IN コネクタにカメラやスイッチャなどの入力信号を接続します。
4 リモート制御に使用する PC の LAN コネクタと LAN ケーブルで接続します。
5 前面の電源スイッチを押し電源を入れます。
起動時は、前面のステータスパネル（ALARM ステータスを含め）が全て点灯します。起動後は入力信号、動作状況を反映したステータス表示がされます。
全ての接続を完了させてから、電源を入れてください。
設定変更をした場合は、設定変更後 10 秒間は電源を切らないでくさい。正常にデータが保存されない場合があります。
6 PC のネットワーク設定をします。
ローカルエリア接続＞プロパティ＞インターネットプロトコル＞プロパティで、IP アドレス、サブネットマスクを設定します。
PC の IP アドレス:
192.168.0.xxx
サブネットマスク
255.255.255.0
インストーラを起動します。
7
＜Windows GUI＞
CD-ROM の FC-ONE GUI フォルダを開き、Setup アイコンをダブルクリックして、セットアップウィザードを実行します。
GUI が起動し、画面が開いたら、FC-ONE の IP アドレスを入力し、Select 欄の番号ボタンで接続するユニットを選択します。Connect ボタンをクリックすると、FC-ONE に接続します。
FC-ONE-SETUPGUIDE-J-1.DOCX
梱包品 FC-ONE: 1、 セットアップガイド：1、 CD-ROM: 1 (Windows GUI インストレーションディスク、取扱説明書(PDF)を含む)、
AC ケーブル：2、 AC コードクランプ：2 式、 ラック取付金具：1 式、 ゴム足：4
標準搭載
FC-ONE-PS (リダンダント電源)
AC コードクランプの取り付け方
AC コードを接続したら、AC コードが筐体から抜けるのを防ぐために
クランプを取り付けます。ラックに組み込む前に取り付けてください。
AC コードクランプのアンカー部分を AC インレット横の穴に差し込みます。
1)
電源コードを AC インレットに差し込みます。
2)
ベルトで位置を調整します。
3)
AC コードクランプを電源コードに巻き付けます。
4)
電源コードを軽く引っ張り電源コードが抜けないことを確認します。
5)
1
)
2
)
入力端子は 4 ポートありますが、そのうちの 1 つを選択して補正処理を行います。
補正後の映像は 4 つのポート (SDI OUT 1-4) から同じ映像が出力されます。
xxx は本体に設定した値およびゲートウェイの番号を除く 1～254 の任意の値です。）
に設定します。 ※ FC-ONE の工場出荷時 IP アドレスは 192.168.0.30 です。
3. 前面表示
名称 説明
No
電源スイッチ 電源スイッチです。「｜」側に倒すと電源が入ります。
1
本体
2 DC POWER
ステータスランプ
1/2
3 FAN
)
ALARM
GENLOCK
4
)
SDI 入力
3 BY-PASS
ステータスランプ
VIDEO
AUDIO
本体の初期化を行います。下記注意事項をお読みの上行ってください。
4 INITIALIZATION
ボタン INITIALIZATION ボタンを押しながら電源起動し、約 10 数秒後「ピピッ」と鳴ったら初期
化が完了します。
INITIALIZATION を行う際は、必ずバックアップを行ってから実行してください。
設定済みのデータは全て初期化され、工場出荷時設定になります。
設定データが全て消えてしまうのをご了承の上、初期化を行ってください。
使用上の注意
・ 指定電圧以外の電源電圧は使用しないでください。
・ 必ずアースをとってください。
・ 電源コードのプラグおよびコネクタはしっかりと差し込んでください。
・ 内部設定を行う場合は必ず電源を切ってから操作してください。
・ パネルやカバーを外したままで保管や使用をしないでください。
・ 高温多湿、塵埃が多い、振動がある場所などには設置しないでください。火災や感電の原因になることがあります。
・ 内部に水や異物を入れないでください。万一入った場合は、すぐ電源を切り、電源コードや接続コードを抜いて内部
から取り出すか、販売代理店、サービスセンターへご相談ください。
・ 電源が入らない、異臭がする、異常な音が聞こえるときは、すぐに電源を切り、販売代理店、サービスセンターまでご
連絡ください。
メールアドレスを登録すると、取扱説明書／各種資料がダウンロードできます。
緑点灯 電源が正常に動作しています。
赤点灯 電源に異常があります。
緑点灯 すべての冷却ファンが正常に動作しています。
赤点灯 冷却ファンに異常があります。
緑点灯 同期信号の入力があります。
消灯 同期信号の入力がありません。
緑点灯 入力信号が出力端子へバイパス出力されています。
消灯 バイパス出力されていません。
緑点灯 映像信号の入力があります。
消灯 映像信号の入力がありません。
緑点灯 オーディオ信号が重畳されています。
消灯 オーディオ信号が重畳されていません。
