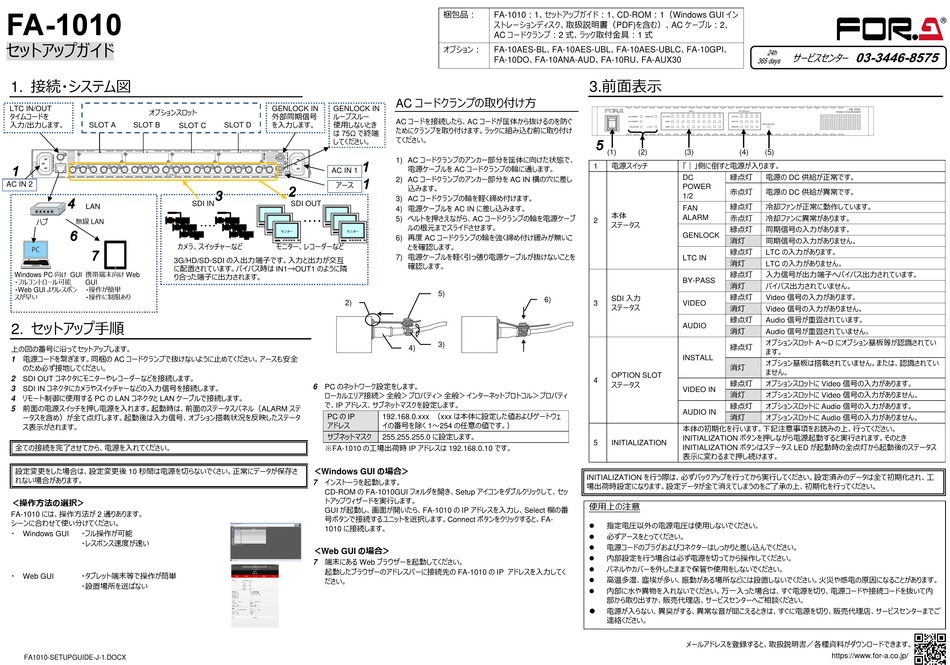

FOR-A FA-10AES-BL Manual

FA-1010
セットアップガイド
1. 接続・システム図
LTC IN/OUT
オプションスロット
タイムコードを
入力/出力します。
SLOT A SLOT B SLOT C
A B
LTC IN / OUT
LAN
IN 1 OUT 1 IN 2 OUT 2 IN 3 OUT 3 IN 4 OUT 4 IN 5 OUT 5 IN 6 OUT 6
3G / HD / SD - SDI
AC IN 2
LAN
ハブ 無線 LAN
カメラ、スイッチャーなど
3G/HD/SD-SDI の入出力端子です。入力と出力が交互
に配置されています。バイパス時は IN1→OUT1 のように隣
Windows PC 向け GUI 携帯端末向け Web
り合った端子に出力されます。
・フルコントロール可能
GUI
・Web GUI よりレスポン ・操作が簡単
スが早い ・操作に制限あり
2. セットアップ手順
上の図の番号に沿ってセットアップします。
1 電源コードを繋ぎます。同梱の AC コードクランプで抜けないように止めてください。アースも安全
のため必ず接地してください。
2 SDI OUT コネクタにモニターやレコーダーなどを接続します。
3 SDI IN コネクタにカメラやスイッチャーなどの入力信号を接続します。
4 リモート制御に使用する PC の LAN コネクタと LAN ケーブルで接続します。
5 前面の電源スイッチを押し電源を入れます。起動時は、前面のステータスパネル（ALARM ステ
ータスを含め）が全て点灯します。起動後は入力信号、オプション搭載状況を反映したステータ
ス表示がされます。
全ての接続を完了させてから、電源を入れてください。
設定変更をした場合は、設定変更後 10 秒間は電源を切らないでくさい。正常にデータが保存さ
れない場合があります。
＜操作方法の選択＞
FA-1010 には、操作方法が 2 通りあります。
シーンに合わせて使い分けてください。
・ ・フル操作が可能
Windows GUI
・レスポンス速度が速い
・ ・タブレット端末等で操作が簡単
Web GUI
・設置場所を選ばない
FA1010-SETUPGUIDE-J-1.DOCX
GENLOCK IN GENLOCK IN
外部同期信号 ループスルー
を入力します。 使用しないとき
SLOT D
は 75Ω で終端
してください。
C D
IN 7 OU T 7 IN 8 OU T 8 IN 9 OUT 9 IN 10 OUT 10
AC IN 1
GENLO CK IN
アース
SDI IN SDI OUT
モニター モニター
・・・・
モニター モニター
モニター モニター
モニター、レコーダーなど
2)
6 PC のネットワーク設定をします。
ローカルエリア接続＞全般＞プロパティ＞全般＞インターネットプロトコル＞プロパティ
で、IP アドレス、サブネットマスクを設定します。
PC の IP
アドレス
サブネットマスク
※FA-1010 の工場出荷時 IP アドレスは 192.168.0.10 です。
＜Windows GUI の場合＞
7 インストーラを起動します。
CD-ROM の FA-1010GUI フォルダを開き、Setup アイコンをダブルクリックして、セッ
トアップウィザードを実行します。
GUI が起動し、画面が開いたら、FA-1010 の IP アドレスを入力し、Select 欄の番
号ボタンで接続するユニットを選択します。Connect ボタンをクリックすると、FA-
1010 に接続します。
＜Web GUI の場合＞
7 端末にある Web ブラウザーを起動してください。
起動したブラウザーのアドレスバーに接続先の FA-1010 の IP アドレスを入力してく
ださい。
梱包品： FA-1010：1、セットアップガイド：1、CD-ROM：1（Windows GUI イン
ストレーションディスク、取扱説明書（PDF)を含む）、AC ケーブル：2、
AC コードクランプ：2 式、ラック取付金具：1 式
オプション：
FA-10AES-BL、FA-10AES-UBL、FA-10AES-UBLC、FA-10GPI、
FA-10DO、FA-10ANA-AUD、FA-10RU、FA-AUX30
AC コードクランプの取り付け方
AC コードを接続したら、AC コードが筐体から抜けるのを防ぐ
ためにクランプを取り付けます。ラックに組み込む前に取り付け
てください。
1) AC コードクランプのアンカー部分を筐体に向けた状態で、
電源ケーブルを AC コードクランプの輪に通します。
2) AC コードクランプのアンカー部分を AC IN 横の穴に差し
込みます。
3) AC コードクランプの輪を軽く締め付けます。
4) 電源ケーブルを AC IN に差し込みます。
5) ベルトを押さえながら、AC コードクランプの輪を電源ケーブ
ルの根元までスライドさせます。
6) 再度 AC コードクランプの輪を強く締め付け緩みが無いこ
とを確認します。
7) 電源ケーブルを軽く引っ張り電源ケーブルが抜けないことを
確認します。
5)
6)
3)
4)
192.168.0.xxx （xxx は本体に設定した値およびゲートウェ
イの番号を除く 1～254 の任意の値です。）
255.255.255.0 に設定します。
3.前面表示
SDI IN OPTION SLOT
1 2 3 4 5 6 7 8 9 10 A B C D
DC POWER 1 GENLOCK BY-PASS INSTALL
DC POWER 2 VIDEO VIDEO IN
INITIALIZATION
FAN ALARM LTC IN AUDIO AUDIO IN
(1) (2) (3) (4) (5)
電源スイッチ 「｜」側に倒すと電源が入ります。
1
緑点灯 電源の DC 供給が正常です。
DC
POWER
赤点灯 電源の DC 供給が異常です。
1/2
緑点灯 冷却ファンが正常に動作しています。
FAN
本体
赤点灯 冷却ファンに異常があります。
ALARM
2
ステータス
緑点灯 同期信号の入力があります。
GENLOCK
消灯 同期信号の入力がありません。
緑点灯 LTC の入力があります。
LTC IN
消灯 LTC の入力がありません。
緑点灯 入力信号が出力端子へバイパス出力されています。
BY-PASS
消灯 バイパス出力されていません。
緑点灯 Video 信号の入力があります。
SDI 入力
3 VIDEO
ステータス
消灯 Video 信号の入力がありません。
緑点灯 Audio 信号が重畳されています。
AUDIO
消灯 Audio 信号が重畳されていません。
オプションスロット A～D にオプション基板等が認識されてい
緑点灯
ます。
INSTALL
オプション基板は搭載されていません。または、認識されてい
消灯
ません。
OPTION SLOT
4
緑点灯 オプションスロットに Video 信号の入力があります。
ステータス
VIDEO IN
消灯 オプションスロットに Video 信号の入力がありません。
緑点灯 オプションスロットに Audio 信号の入力があります。
AUDIO IN
消灯 オプションスロットに Audio 信号の入力がありません。
本体の初期化を行います。下記注意事項をお読みの上、行ってください。
INITIALIZATION ボタンを押しながら電源起動すると実行されます。そのとき
5 INITIALIZATION
INITIALIZATION ボタンはステータス LED が起動時の全点灯から起動後のステータス
表示に変わるまで押し続けます。
INITIALIZATION を行う際は、必ずバックアップを行ってから実行してください。設定済みのデータは全て初期化され、工
場出荷時設定になります。設定データが全て消えてしまうのをご了承の上、初期化を行ってください。
使用上の注意
指定電圧以外の電源電圧は使用しないでください。
⚫
必ずアースをとってください。
⚫
電源コードのプラグおよびコネクターはしっかりと差し込んでください。
⚫
内部設定を行う場合は必ず電源を切ってから操作してください。
⚫
パネルやカバーを外したままで保管や使用をしないでください。
⚫
高温多湿、塵埃が多い、振動がある場所などには設置しないでください。火災や感電の原因になることがあります。
⚫
内部に水や異物を入れないでください。万一入った場合は、すぐ電源を切り、電源コードや接続コードを抜いて内
⚫
部から取り出すか、販売代理店、サービスセンターへご相談ください。
⚫ 電源が入らない、異臭がする、異常な音が聞こえるときは、すぐに電源を切り、販売代理店、サービスセンターまでご
連絡ください。
