Summary of Contents for Qsan XCubeNXT XN5012D

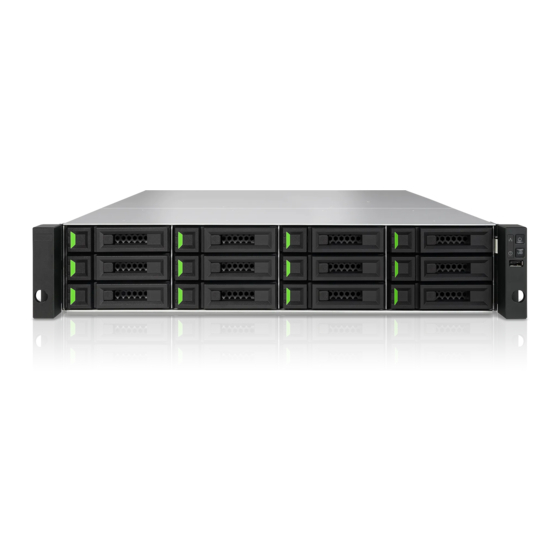

Page 1 XCubeNXT 硬件手册适用机型: XN5012D / XN5016D / XN5024D / XN5026D...
Page 2 Edition 1.0 (September 2020) This document applies to QSAN XCubeNXT XN5000D unified storage systems. QSAN believes the information in this publication is accurate as of its publication date. The information is subject to change without notice. Trademarks QSAN, the QSAN logo, XCubeNXT, and QSAN.com are trademarks or registered trademarks of QSAN Technology, Inc.
Page 3: Regulatory Statements
The Information contained in this manual has been reviewed for accuracy. It may include typographical errors or technical inaccuracies. Changes are made to the document periodically. These changes will be incorporated in new editions of the publication. QSAN may make improvements or changes in the products. All features, functionality, and product specifications are subject to change without prior notice or obligation.
Page 4 BSMI Statement VCCI Statement VCCI-A KCC Statement (This equipment has approved for EMC on purpose of business use and there is possible for radio interference for home use.) © Copyright 2020 QSAN Technology, Inc. All Rights Reserved.
Page 5: Safety Warnings
Safety Warnings The XCubeNXT can operate normally in the temperature of 0ºC~40ºC (31.99 ~ 103.99°F). Please make sure the environment is well-ventilated. The power cord x 2 and devices connected to the XCubeNXT must provide a correct supply voltage (100-127V~/ 10A, 50-60Hz. 200-240V~/ 5A, 50- 60Hz).
Page 6 QSAN provides a limited warranty for QSAN-branded hardware products:  System hardware and peripheral product (s): 3 years limited warranty from date of original purchase. For more detail warranty policy, please refer to QSAN official website: https://www.qsan.com/en/warranty.php © Copyright 2020 QSAN Technology, Inc. All Rights Reserved.
Page 7: Table Of Contents
目录 Notices ........................1 Regulatory Statements ..................... 1 Safety Warnings ....................... 7 前言 11 关于产品 ........................ 11 相关文档 ........................ 11 技术支持 ........................ 12 信息、提示和注意事项 ................... 12 符号对照表 ......................13 简介 ......................14 包装内容物 ....................14 1.1. XN5000D 产品规格 ..................15 1.2.
Page 8 10.1. 更换电源供应器 ..................66 10.2. 11. 相关技术支持 ....................68 取得技术支持 ....................68 11.1. 意见回馈 ..................... 69 11.2. Appendix ....................... 70 End-User License Agreement (EULA) ..............70 Expansion Enclosure List ..................64 © Copyright 2020 QSAN Technology, Inc. All Rights Reserved.
Page 9: 关于产品
前言关于产品本手册为设计和实施QSAN XN5000D系统提供了技术指导，供系统管理员，存储顾问或已购买此产品并熟悉服务器和计算机网络，网络管理，存储系统安装和配置的任何人使用。，网络附加存储管理和相关协议. 注意: 请勿尝试自行维修、更换、拆卸或升级设备的零件。否则可能会违反您的保固条款或导致触电。请通知经过授权的维修人员进行所有维修服务，并请务必遵守本手册中的说明. 相关文档以下文件皆可于 QSAN 官方网站下载取得.  XCubeNXT QIG (快速安装指南): https://www.qsan.com/en/download.php  兼容性列表: https://www.qsan.com/en/download.php  XCubeNXT QSM 用户手册: https://www.qsan.com/en/download.php  常见问题: https://www.qsan.com/en/faq.php  白皮书: https://www.qsan.com/en/download.php  应用手册: https://www.qsan.com/en/download.php...
Page 10: 技术支持
服务时间: 09:30 - 18:00, Monday - Friday, UTC+8)  Skype Chat, Skype ID: qsan.support (服务时间: 09:30 - 02:00, 周一至周五, UTC+8, 夏令时间: 09:30 - 01:00)  Email: support@qsan.com 信息、提示和注意事项本手册使用以下符号来提请注意重要的安全和操作信息. 信息: 提供相关知识、定义或术语以供参考. 提示: 提供建议让您可以更顺利进行操作. 注意: 表示若未进行指定的操作将会导致系统损坏. © Copyright 2020 QSAN Technology, Inc. All Rights Reserved.
Page 11: 符号对照表
符号对照表以下表格说明这份手册上会用到的符号意义. 符号说明表示窗口上的内容，或是窗口标题。粗体包含表格、表格选项、按钮、表格字段及卷标。例如：点选 OK 按钮。表示引用的实际内容。斜体 < > 例如：复制<来源路径><目标路径> [ ] 中括号表示可供选择的值。例如： [ a | b ] 代表可以选择 a 或 b，或是不选择表示必须或期望的值。 { } 大括号例如： { a | b } 代表必须选择 a 或 b 表示可以在两种或多种选项中进行选择。...
Page 12: 包装内容物
简介感谢您购买QSAN XN5000D。 XN5000D是下一代高效统一存储，专为企业和 SMB用户使用的复合SMB和企业应用程序而设计。设置新的XN5000D之前，请检查包装箱中的物品以验证以下各项。此外，请务必仔细阅读安全说明. 包装内容物 1.1. 产品装置 *1 电源线 *2 Console 线*2 用于 3.5’’&2.5” 磁盘的螺丝 (#6-32) 用于 2.5” SFF 托盘螺丝x 50 © Copyright 2020 QSAN Technology, Inc. All Rights Reserved.
Page 13: Xn5000D 产品规格
(2U x 50, 3U x 70, 4U x 100) (仅2U26尺寸) XN5000D 产品规格 1.2. QSAN XN5000D是功能强大的统一存储系统，由系统硬件和QSM操作系统组成，是为企业和SMB用户设计的。系统硬件采用模块化设计，并经过FRU（现场替换单元）优化，具有英特尔企业级Xeon CPU和高达128GB的DDR4 ECC RAM。所有硬件模块都在机架式机箱内，包括：系统控制器，前面板，后面板，冗余电源和风扇模块，以及用于可选10GbE或1GbE主机卡的扩展插槽。以下是XN5000D 的功能列表:  采用 Intel 2.2GHz 4 核处理器.(8 ® ® 核心机型也有 Xeon  支持SAS 12Gb/s和SATA 6Gb/s(向后兼容SAS 6Gb/s和SATA 3Gb/s).
Page 14 88 x 438 x 515 mm 130.4 x 438 x 515 170.3 x 438 x 515 88 x 438 x 491 （单位：毫米）产品认证注:型号规格如有更改，恕不另行通知。请参考查阅最新资料. http://www.qsan.com LFF : 大尺寸/ 3.5”磁盘驱动器，SFF:小尺寸/ 2.5”磁盘驱动器. 2号槽位仅提供20Gb带宽. © Copyright 2020 QSAN Technology, Inc. All Rights Reserved.
Page 15: 硬件概述
硬件概述本章概述了XN5000D系统的关键硬件组件。阅读本章后，您将对每个XN5000D 硬件组件有基本的了解，并使您能够成功配置和操作XN5000D系统。以下是 XN5000D的关键组件:  前面板  系统磁盘驱动器编号  支持磁盘驱动器和SSD  后面板  供电装置  风扇模块  内存缓存保护模块前面板/后面板 2.1. 按钮和指示灯的信息如下图所示. 前面板...
Page 17 编号说明系统左耳磁盘托盘系统右耳系统的控制按钮和指示灯前面板...
Page 19: 磁盘编号
编号说明附加主机卡扩展槽静音按钮附加主机卡扩展槽重置按钮 Console Port (3.5mm jack to RS232) Service Port 管理端口 USB 端口 1 USB 端口 2 10GbE iSCSI (RJ45) 端口 1 10GbE iSCSI (RJ45) 端口 2 12Gb/s SAS 宽端口 1 (SFF8644) 12Gb/s SAS 宽端口 2 (SFF8644) 为了更好地理解前面板上各个指示灯的相关颜色和行为，请参见第7章.
Page 20: 磁盘规格与形态
磁盘规格与形态 2.3. QSAN已测试并批准了市场上流行的SAS HDD，SATA HDD和SSD型号，您具有最大的灵活性来选择制造商提供的最先进的HDD或SSD或购买成本/性能最佳的 SAS / SATA HDD或SSD 从市场上，它将大大降低您的IT基础架构投资成本。有关HDD和SSD的兼容性，请访问以下网站: https://www.qsan.com/en/download.php 表支持的磁盘驱动器类型磁盘托架规格磁盘槽数量支持磁盘型号 3.5’’ SAS/NL-SAS/SATA 机械硬盘 © Copyright 2020 QSAN Technology, Inc. All Rights Reserved.
Page 21 2.5’’ SAS/SATA 固态硬盘 3.5” LFF 磁盘托架 12/16/24 2.522 2.5” LFF 磁盘托架 2.5’’ SAS/SATA 固态硬盘提示: 2.5”SAS/SATA驱动器也可以安装在3.5”LFF托盘上. 如果您希望在设置RAID的情况下最大化卷空间，我们建议您安装的所有驱动器大小相同. 请联系QSAN授权经销商以获取详细的购买信息.
Page 22: 硬件安装
硬件安装本章将向您展示XN5000D硬件安装和初始配置的过程. 安装磁盘 3.1. 3.1.1. 安装磁盘所需的工具和零件螺丝起子 (Phillips #1). 至少一个3.5英寸或2.5英寸SAS / SATA驱动器(有关兼容的驱动器型号，请访问www.qsan.com) 注意: 请确保磁盘上没有数据，以防止格式化重要数据. © Copyright 2020 QSAN Technology, Inc. All Rights Reserved.
Page 23: Lff 磁盘托架说明
3.1.2. LFF 磁盘托架说明表盘驱动器托盘的前端组件项目编号说明释放按钮释放按钮锁托架手柄...
Page 25 握住托盘手柄并拉出磁盘驱动器托盘，重复上述步骤以卸下其他磁盘驱动器托盘.
Page 27 安装磁盘 SFF. 将驱动器放在托盘的蓝色区域（如下所示）中上下颠倒托盘，并用附件盒中提供的四颗M3螺钉从托盘底部固定驱动器. 重复上述步骤以安装所有准备好的驱动器. 提示: 请参阅快速安装指南以获取更多详细信息.
Page 28: 扩展内存
扩展内存 3.2. 注意:  以下说明仅应由经过培训的授权技术人员执行。严格按照说明在存储器上安装RAM模块.  此过程无需关闭存储，断开电源适配器，网络电缆或XCubeNXT附带的任何其他设备/电缆的连接. XN5000D默认情况下安装了两个16GB ECC DDR4内存模块。如果要在 XCubeNXT上安装，检查或卸下内存模块，请按照以下步骤操作: 从系统机箱中卸下控制器. 松开XCubeNXT背面释放杆下方的螺钉同时拉下两个释放杆，然后拉出控制器. 用一只手握住控制器模块的一端（带有释放杆的一侧），另一只手握住控制器的底部。拉出控制器模块，直至其脱离系统机箱. © Copyright 2020 QSAN Technology, Inc. All Rights Reserved.
Page 29 注意: 控制器模块非常重，安装，拆卸或搬运控制器模块时请双手合十。建议卸下控制器模块的地方：系统在牢固固定的机架中或稳定的表面上. 系统机箱中卸下控制器时，敏感的内部组件会暴露在外。添加或卸下内存模块时，请避免触摸内存模块以外的任何物体. 将新的内存模块插入插槽. 将插槽上的固定夹向侧面推出将模块金色边缘上的槽口与内存插槽中的槽口对齐. 用力均匀均匀地向下推内存模块。正确插入模块后，固定夹将卡入到位.
Page 30 表建议的内存安装组合通道 #1 通道 #2 总容量插槽#1 插槽#3 插槽#2 插槽#4 16GB 16GB 16GB(Default) 32GB 16GB 16GB 32GB 16GB 16GB 16GB 16GB 64GB 32GB 32GB 64GB 32GB 32GB 32GB 32GB 128GB © Copyright 2020 QSAN Technology, Inc. All Rights Reserved.
Page 31 注意: 为确保系统稳定性，必须安装正版QSAN内存模块以扩展系统内存大小. 提示: 为了实现双通道RAM性能，建议成对安装具有相同容量的内存模块. 通道 1: 插槽 #1 与插槽 #3 通道 2: 插槽 #2 与插槽#4 支持的内存: 1 RAM: 安装一条内存至任一插槽作为单通道设定. 2 RAMs: 同时安装两条内存至插槽#1 与插槽#3，或插槽 #2 与插槽#4，作为一组双通道设定. 4 RAMs: 同时安装四条内存至所有插槽，作为两组双通道设定. 信息: 如果要购买可选内存，请联系您最近的本地经销商或访问QSAN官方网站: https://qsan.com/location 请参阅QSAN官方网站上推荐的内存模块: https://www.qsan.com/en/download.php...
Page 32: 安装扩充子卡
安装扩充子卡 3.3. XCubeNXT XN8000D在控制器上带有两个板载10GbE端口和一个板载1GbE端口，以及两个附加的主机卡扩展槽。如果您想增加主机端口的数量，则可以购买QSAN的可选主机卡，包括通过SFP +，10GBASE-T，16GbE光纤通道或 1GBASE-T主机卡的10GbE。要安装主机卡，请按照以下步骤操作: 注意: 1. 在安装或卸下主机卡之前，必须从系统机箱中卸下控制器模块。. 此过程无需关闭存储，断开电源适配器或XCubeNXT附带的任何其他设备/电缆的操作. 提示: 1. 请注意，如果您更改控制器上的主机卡类型，则网络设置可能会更改，具体取决于您的系统配置. 2. 您可以在两个控制器上放置不同的主机卡，但是网络设置可能会根据您的系统配置而改变. © Copyright 2020 QSAN Technology, Inc. All Rights Reserved.
Page 33 从系统机箱中卸下控制器. 松开XCubeNXT背面释放杆下方的螺钉. 同时拉下两个释放杆，然后拉出控制器. 用一只手握住控制器模块的一端（带有释放杆的一侧），另一只手握住控制器的底部。拉出控制器模块，直至其脱离系统机箱. 注意: 从系统机箱中卸下控制器时，敏感的内部组件会暴露在外。请避免触摸任何不相关的组件以防止损坏. 移除控制器上的挡板. 移除控制器上的螺丝. 移除挡板. 安装主机卡.
Page 34 将主机卡对准插槽，然后将其轻轻地完全推入控制器仓，直到听到[喀] 声。确保主机卡连接器已正确连接到控制器模块. 注意: 请确认连接器是否完全插入，否则扩充卡可能无法正常使用. 放回在步骤2中卸下的控制器. 将控制器与机箱对齐，然后将控制器一直向后轻轻推到底. 向后推并释放杠杆，然后拧紧XCubeNXT背面的螺钉. © Copyright 2020 QSAN Technology, Inc. All Rights Reserved.
Page 35 如果需要，在另一个控制器上执行相同的步骤. 信息: 如果要购买可选内存，请联系您最近的本地经销商或访问QSAN官方网站: https://qsan.com/location 请参阅QSAN官方网站上推荐的内存模块: https://www.qsan.com/en/download.php...
Page 36: 更换风扇
更换风扇 3.4. 如果系统风扇无法运行，请参阅以下说明更换有故障的风扇: 注意: 风扇模块很笨重；请在安装，拆卸或搬运它们时用双手。建议卸下系统风扇模块的位置：系统位于牢固固定的机架中或稳定的表面上. 1. 从XCubeNXT卸下风扇模块. 按指示方向按后面板上的风扇模块的拉杆从XCubeNXT拔出风扇模块. 2. 准备一个新的风扇模块，然后将其推回到插槽中，直到听到“喀哒”声。请确保正确安装了风扇模块的方向，以防止由于安装不当而造成的任何潜在损坏. © Copyright 2020 QSAN Technology, Inc. All Rights Reserved.
Page 37: 更换电源供应器
更换电源供应器 3.5. XCubeNXT带有两个冗余电源设备（PSU），可以在PSU不工作时进行热插拔。如果PSU或其风扇无法正常工作，请参阅以下说明更换有故障的PSU: 注意: 电源设备很笨重；请在安装，拆卸或搬运它们时用双手。建议卸下电源设备的地方：系统在牢固固定的机架中或稳定的表面上. 1. 从要更换的PSU上拔下电源线. 2. 从XCubeNXT卸下PSU. 按指示的方向按后面板的PSU手柄从XCubeNXT拔出PSU. 3. 准备一个新的PSU，然后将其推回插槽，直到听到喀哒声为止。请确保正确安装了电源模块的方向，以防止由于安装不当而造成的任何潜在损坏.
Page 38: 更换系统控制器
更换系统控制器 3.6. 如果系统无法运行，请联系QSAN支持以进行进一步检查。如果需要更换系统控制器，请参阅以下说明: 注意: 1. 控制模块重量轻、易碎，安装、拆卸、搬运控制模块时请用双手操作. 拆卸控制模块的推荐位置:系统处于固定良好的机架中或稳定的表面上. 2. 控制器必须安装在1号槽位(从后视图可以看到系统顶部槽位). 从系统机箱中卸下控制器. 松开XCubeNXT背面释放杆下方的螺钉. 同时拉下两个释放杆，然后拉出控制器. 用一只手握住控制器模块的一端（带有释放杆的一侧），另一只手握住控制器的底部。拉出控制器模块，直至其脱离系统机箱. 准备一个新的控制器模块，重新插入系统机箱. 将控制器与机箱对齐，然后将控制器一直向后轻轻推到底. 向后推并释放杠杆，然后拧紧XCubeNXT背面的螺钉. © Copyright 2020 QSAN Technology, Inc. All Rights Reserved.
Page 39: 更换内存Cache保护模块
更换内存Cache保护模块 3.7. 内存缓存保护模块是内置的闪存和电源模块，用于在突然或意外断电时进行缓存保护。如果要购买内存缓存保护模块，请联系您最近的本地经销商或访问QSAN官方网站: https://qsan.com/location 1. 卸下内存缓存保护模块. 按下 ”内存缓存保护模块释放” 选项卡. 握住释放卡和手柄以拉出模块.
Page 40: 安装导轨
2. 将内存缓存保护模块固定架对准插槽，然后将其完全推入系统机箱，直到听到“喀哒”声. 安装导轨 3.8. 滑轨套件是XCubeNXT的可选附件，如果您没有购买QSAN合格的滑轨套件，则可以跳过系统安装任务的步骤。如果要购买QSAN合格的滑轨套件：完整的扩展和带有免工具支架的薄滑轨：AA612508系列，请联系QSAN授权经销商. 注意: 填充的XCubeNXT系统可能很重，以避免任何潜在的伤害或对安装人员的伤害或对系统的损害，我们强烈建议至少由两名经过认证的操作员或工程师进行系统安装. © Copyright 2020 QSAN Technology, Inc. All Rights Reserved.
Page 41 拉出内轨并将中间轨向后滑动. 将内部组件安装到机箱上.
Page 43 插入机箱以完成安装将中间部件完全拉出至锁定位置. 将内侧滚珠轴推至导轨前方进行固定. 将机器推入机架. 当机器无法持续推进时，推开导轨锁定按钮进行解锁，并再将机器完全推入机架. 使用 M5x20 螺钉固定机箱.
Page 45: 启动系统
3.10. 启动系统 Before you power on your XCubeNXT for the first time, please make sure the following tasks are done: 1. 将每根电源线的一端连接到XCubeNXT背面的电源端口，另一端连接到电源插座. 利用网络线将您的 XCubeNXT 接上交换器、路由器或集线器 3. 按电源按钮打开XCubeNXT. XCubeNXT现在处于联机状态，并且可以通过网络计算机进行检测. 信息: 电源线额定值是最低要求。您购买的电源线的额定值必须等于或高于最低要求，以确保系统安全性和可靠性. 信息: 以下是XN8000D的操作条件：温度:  作业温度 0 to 40°C ...
Page 46: 寻找并安装 Qsm
寻找并安装 QSM 硬件设置完成后，下一步是发现网络上的系统并开始初始配置。要发现并安装 QSAN Storage Manager（QSM），请按照以下步骤操作: 1. 开启 XCubeNXT. 2. 使用一台与 XCubeNAS 相同网域的计算机，开启网页浏览器。并利用以下任一方式寻找您的XCubeNXT: Web Finder： find.qsan.com （请确认您的 XCubeNAS 已正常连上网络）如果您的 XCubeNAS 无法正常连上网络，请前往 QSAN 官网下载 XFinder 应用程序: https://www.qsan.com/zh-tw/download.php © Copyright 2020 QSAN Technology, Inc. All Rights Reserved.
Page 47 3. 在 Web Finder 上选择您的机器，单击「联机」按钮；或是在 XFinder 上双击您的机器项目，将会进入欢迎页面. 4. 点选「快速安装」或是「自定义安装」按钮开始进行系统安装. 5. 若您不小心在「快速安装」时离开安装画面，系统会再一次回到欢迎页面并重新进行安装. 6. 当完成「快速安装」后，请以默认的 admin 账号及您所建立的密码进行登入. 信息: 1. 使用 Web Finder 安装 QSM 时，XCubeNXt 必须连上因特网. 2. XCubeNXt与您的计算机必须在同一个网域内. 3. 若无法搜寻到您的 XCubeNAS，LAN 1 的默认 IP 地址为 169.254.1.234. 4. 如果您之前扩展了内存或添加了网络扩展卡，现在可以检查以确保系统识别出新模块。...
Page 48: 重新启动 / 关闭 / 注销 Qsm
 重置所有数据服务端口回默认值（所有数据服务均会被启动）.  暂停虚拟网络 ( VLAN ).  删除所有虚拟交换器 ( Vswitch ).  停止端口聚合 ( Port trunking ) 设定.  当所有设定都被清除后，将会重新启动 XCubeNXT.  注销 QSAN Cloud 服务.  重置 DNS 设定. © Copyright 2018 QSAN Technology, Inc. All Rights Reserved.
Page 49 删除所有病毒防护设定.  重置 SQL 设定.  删除所有媒体数据库索引数据.  当所有设定都被清除后，将会重新启动 XCubeNXT.  注销QSAN Cloud. 利用 QSM 进行系统重置: 您还可以透过 QSM 将机器恢复为出厂默认值，请依循以下步骤. 1. 进入控制台  系统  维护  系统恢复页面. 选择以下任一选项进行操作. 重置网络设定：admin 密码，以及所有网络设定将会被重置. 重置所有设定：整个系统设定将会被重置（包含 admin 密码及所有网络设定）. 初始化 XCubeNAS：所有设定将会恢复至出厂设定，系统设定值和所...
Page 51: Xn5000D Led 指示灯
LED 指示灯 XN5000D LED 指示灯 7.1. XN5000D在机器前、后面板上都有设置 LED 指示灯。请参考以下表格内容及定义表系统控制钮和指示灯说明编号说明定义电源键电源键/电源状态指  按压电源键开启或关闭电源. 示灯  长按电源4秒以强制关机.
Page 52 琥珀色: 1) 系统储存池 ( system pool ) 空间已满( 100% ) 。2) 系统储存池空间已接近不足( 95% )。 3) 系统风扇功能异常。4) 在磁盘上侦测到不良扇区，或是磁盘发生异常。5) 任何储存池处于降级状态。6) 硬件自我检测功能异常。例如：电压异常、温度处于高/低临界值、任何风扇冷却模块发生故障，以及任何储存池发生异常.  琥珀色每0.5秒闪一次: 正在进行系统韧体升级或 RAID重建工作.  熄灭: 系统运行正常. © Copyright 2018 QSAN Technology, Inc. All Rights Reserved.
Page 53 LED 指示灯（确认磁盘蓝色: 磁盘驱动器已插入且无数据访问. 连接及传输状态）蓝色灯闪烁: 磁盘数据正在访问.  熄灭: 没有插入磁盘驱动器.  熄灭: 磁盘状态正常 LED 指示灯（确认磁盘状态）  琥珀色: 磁盘状态异常.  琥珀色每0.5秒闪一次: 磁盘正在重建.  琥珀色每0.05秒闪一次: 正在辨认该磁盘.  绿色: 控制器状态正常l. LED 指示灯（确认控制器状态）  红色: 系统正在开机中，或有异常.  随时显示绿色灯.
Page 55: 内存高速缓存保护模块Led和按钮
内存高速缓存保护模块LED和按钮 7.2. 有关LED和按钮行为的定义，请参考以下内容. 表内存高速缓存保护模块和按钮的说明编号说明电源指示灯:  绿色长亮: 闪存模块电源完好.  熄灭: 闪光灯模块无电. 状态指示灯:  纯蓝: 闪存模块状态良好.  闪烁Blue和琥珀色交错: 安装或卸下闪存模块.  稳定琥珀色: 闪存模块出现故障或PCIe连接速度错误. 注意按钮: 该按钮在XCubeNXT上不起作用. 主机卡LED指示灯表 7.3. XN5000D支持三种可选的主机卡，包括通过SFP +（HQ-10G4S2）的10GbE， 10GBASE-T（HQ-10G2T）或1GBASE-T（HQ-01G4T）主机卡。有关LED行为的定义，请参考以下内容.
Page 56 说明连接状态指示灯 (左):  绿色闪烁: 网络已联机，数据正在被存取中  熄灭: 未检测到连接，或连接失败速度指示灯(右):  蓝色: 侦测到10G的网络联机  琥珀色: 侦测到1G的网络联机.  熄灭: 网络未连接，或连接失败. HQ-10G2T (10GBASE-T) 编号说明连接状态指示灯 (左):  绿色闪烁: 网络已联机，数据正在被存取中  熄灭: 未检测到连接，或连接失败 © Copyright 2018 QSAN Technology, Inc. All Rights Reserved.
Page 57 Speed LED (Right):  绿色: 侦测到10G的网络联机  琥珀色: 侦测到1G的网络联机  熄灭: 网络未连接，或连接失败蜂鸣器指示灯编号声音重复频率说明  XCubeNXT 准备就绪（完成开机）.  XCubeNXT 正在关机（QSM 关机）  用户按下重置按钮. 短哔声  (0.5 秒) 系统韧体已更新.  USB 装置被移除.  用户启动磁盘重建工作. 1) 储存池空间已满 ( 100％ )。 2) 储存池空间即将不足...
Page 58: 部署原则
1,920 TB (2U 12Bay) XD5316D 24+16x8=152 2,432 TB (3U 16Bay) XN8000D XD5324D 24+24x8=216 3,456 TB (4U 24Bay) XD5326D 24+26x8=232 572 TB (2U 26Bay) 信息: 有关 XCubeNXT 扩充柜配置请见 Appendix: Expansion Enclosure List © Copyright 2018 QSAN Technology, Inc. All Rights Reserved.
Page 59: 部署您的装置
部署您的装置 9.2. 请依照以下配置扩展您的存储空间: 透过SAS扩展和SAS传输线，将您的XCubeNAS连接到一个或多个扩展柜: a. 单路径扩展...
Page 61 您也可以至 QSM  资源监控  硬件信息检查您的扩展柜状态.
Page 62: 快速维护
 电话: +886-2-7720-2118 extension 136 (服务时间: 09:30 - 18:00, 周一至周五, UTC+8)  Skype , Skype 账号: qsan.support (服务时间: 09:30 - 02:00, 周一至周五, UTC+8, 夏令时间: 09:30 - 01:00)  邮件: support@qsan.com © Copyright 2018 QSAN Technology, Inc. All Rights Reserved.
Page 63: 更换风扇模块
10.1. 更换风扇模块 XCubeNAS 配置无需使用工具即可更换的风扇模块，当您的风扇发生异常状况时，可轻易更换。若风扇模块无法正常运作时，您可在资源监控硬件信息页面上的「系统健康」以及「风扇转速」字段皆会显示「错误」；您也可以透过点击桌面右上方的仪表板来检查状态，页面上的「系统状态」也会显示「错误」以及相关信息：「风扇 (编号) 无法正常运作」.
Page 64: 更换电源供应器
如果您看到上面显示的错误消息，则表明需要立即更换风扇模块。要更换故障风扇模块，请参阅 Fan. 成功安装新风扇模块后，您可 chapter 3.4 Replace System 以在QSM上看到风扇速度显示其每分钟转数（RPM）值. 10.2. 更换电源供应器 XCubeNXT带有两个冗余电源设备（PSU），可以在PSU不工作时对其进行热插拔。如果电源模块或其风扇无法正常工作，您可以通过两种方式检查电源模块的状态: 电源供应器: 指示灯转为琥珀色. QSM 系统：当电源供应器无法正常运作时，在资源监控硬件信息页面上的「系统健康」以及「电源供应器」字段会显示「错误」；您也可以透过点击桌面右上方的仪表板来检查状态，页面上的「系统状态」也会显示「错误」以及相关信息：「PSU (编号) 无法正常运作」. © Copyright 2018 QSAN Technology, Inc. All Rights Reserved.
Page 65 如果您看到上面显示的错误消息，则表明您的PSU遇到问题，需要立即更换。要更换故障PSU，请参阅 PSU. 成功安装新的 chapter 3.5 Replace Malfunctioning PSU后，PSU状态LED将呈绿色，您可以在QSM上看到PSU状态显示为“ Good ”.
Page 66: 相关技术支持
Skype, Skype 账号: qsan.support (服务时间: 09:30 - 02:00, 周一至周五, UTC+8, 夏令时间: 09:30 - 01:00) 邮件: support@qsan.com 搜集相关分析信息产品名称，型号或版本以及序列号固件版本错误消息或屏幕截图图像特定产品的报告和日志已安装附加产品或组件安装第三方产品或组件技术支持相关信息以下系统信息对于技术支持是必需的，有关获取XCubeNXT XN8000D型号信息的方式和地点，请参考以下内容. 如果技术支持要求您下载服务日志，请导航至 QSM UI  控制面板  系统 © Copyright 2018 QSAN Technology, Inc. All Rights Reserved.
Page 67: 意见回馈
 维护 导入/导出 导出诊断报告, 然后单击导出按钮. 11.2. 意见回馈 QSAN致力于提供满足和超出您期望的文档。为了帮助我们改进文档，请将任何错误，建议或评论通过电子邮件发送给 docsfeedback@qsan.com. 提交反馈时，包括文档封面上的文档标题，部件号，修订和发布日期.
Page 68: Appendix
WHERE YOU PURCHASED IT FOR A REFUND IN ACCORDANCE WITH THE RESELLER'S APPLICABLE RETURN POLICY. General QSAN Technology, Inc. ("QSAN") is willing to grant you (“User”) a license of software, firmware and/or other product sold, manufactured or offered by QSAN (“the Product”) pursuant to this EULA.
Page 69 KIND. QSAN MAKES NO WARRANTY THAT THE PRODUCT WILL BE FREE OF BUGS, ERRORS, VIRUSES OR OTHER DEFECTS. IN NO EVENT WILL QSAN BE LIABLE FOR THE COST OF COVER OR FOR ANY DIRECT, INDIRECT, SPECIAL, PUNITIVE, INCIDENTAL, CONSEQUENTIAL OR SIMILAR DAMAGES OR LIABILITIES WHATSOEVER...
Page 70 Limitation of Liability will apply to the maximum extent permitted by applicable law. Some jurisdictions do not allow the exclusion or limitation of incidental or consequential damages, so the exclusions and limitations set forth above may not apply. © Copyright 2018 QSAN Technology, Inc. All Rights Reserved.
Page 71 Termination If User breaches any of its obligations under this EULA, QSAN may terminate this EULA and take remedies available to QSAN immediately. Miscellaneous  QSAN reserves the right to modify this EULA.  QSAN reserves the right to renew the software or firmware anytime.
Page 72: Expansion Enclosure List
88 x 438 x 515 88 x 438 x 491 (mm) 770W/850W 1+1 redundant (80 PLUS Platinum) AC Input 100-127V, 10A, Power Supply 50-60Hz 200-240V 5A, 50-60Hz Topologies Cascade, Reverse, Tree 120 © Copyright 2019 QSAN Technology, Inc. All Right Reserved.
