- Page 1 User Manual MIC-720AI AI Inference System based on NVIDIA Jetson® Tegra X2 256 CUDA Cores AI 推理系统，搭配 NVIDIA Jetson® Tegra X2 AI 推理系統 搭配 NVIDIA Jetson® TegraX2...
- Page 2 No part of this manual may be reproduced, copied, translated or transmitted in any form or by any means without the prior written permission of Advantech Co., Ltd. Information provided in this manual is intended to be accurate and reliable. How- ever, Advantech Co., Ltd.
- Page 3 Because of Advantech’s high quality-control standards and rigorous testing, most of our customers never need to use our repair service. If an Advantech product is defec- tive, it will be repaired or replaced at no charge during the warranty period. For out- of-warranty repairs, you will be billed according to the cost of replacement materials, service time and freight.
- Page 4 FCC A 级 注意：根据 FCC 规则第 15 款，本设备已经过检测并被判定符合 A 级数字设备标准。这 些限制旨在为商业环境下的系统操作提供合理保护，使其免受有害干扰。本设备会产 生、耗费和发射无线电频率能量，如果没有按照手册说明正确安装和使用，可能会对 无线电通讯造成有害干扰。此时，用户需自行解决干扰问题。 FCC A 级 注意：根據 FCC 規則第 15 款，本設備已經過檢測並被判定符合 A 級數位設備標準。 這 些限制旨在為商業環境下的系統操作提供合理保護，使其免受有害干擾。本設備會 產 生、耗費和發射無線電頻率能量，如果沒有按照手冊說明正確安裝和使用，可能會 對 無線電通訊造成有害干擾。此時，用戶需自行解決干擾問題。 MIC-720AI Android User Manual...
- Page 5 For more information on this and other Advantech products, please visit our website http://www.advantech.com For technical support and service, please visit our support website for MIC-720AI at: https://advt.ch/af3cf Register your products on our website and get 2 months extra warranty for Free at: http://www.register.advantech.com...
- Page 6 The equipment has been dropped and damaged. The equipment has obvious signs of breakage. DISCLAIMER: This set of instructions is given according to IEC 704-1. Advantech disclaims all responsibility for the accuracy of any statements contained herein. 请仔细阅读此安全操作说明。...
- Page 7 设备曾暴露在过于潮湿的环境中使用； 设备无法正常工作，或您无法通过用户手册来使其正常工作； 设备跌落或者损坏； 设备有明显的外观破损。 免责声明：该安全指示符合 IEC 704-1 的要求。研华公司对其内容的准确性不承担任 何法律责任。 請仔細閱讀此安全操作說明。 請妥善保存此用戶手冊供日後參考。 用濕抹布清洗設備前，請從插座拔下電源線。請不要使用液體或去污噴霧劑清洗 設備。 對於使用電源線的設備，設備周圍必須有容易接觸到的電源插座。 請不要在潮濕環境中使用設備。 請在安裝前確保設備放置在可靠的平面上，意外跌落可能會導致設備損壞。 設備外殼的開口是用於空氣對流，從而防止設備過熱。請不要覆蓋這些開口。 當您連接設備到電源插座上前，請確認電源插座的電壓是否符合要求。 請將電源線佈置在人們不易絆到的位置，並不要在電源線上覆蓋任何雜物。 請注意設備上的所有警告標識。 如果長時間不使用設備，請將其同電源插座斷開，避免設備被超標的電壓波動損 壞。 請不要讓任何液體流入通風口，以免引起火災或者短路。 請不要自行打開設備。為了確保您的安全，請由經過認證的工程師來打開設備。 如遇下列情況，請由專業人員來維修： 電源線或者插頭損壞； 設備內部有液體流入； 設備曾暴露在過於潮濕的環境中使用； 設備無法正常工作，或您無法通過用戶手冊來使其正常工作； 設備跌落或者損壞； 設備有明顯的外觀破損。 免責聲明：該安全指示符合 IEC 704-1 的要求。研華公司對其內容的準確性不承擔任何 法律責任。 MIC-720AI Android User Manual...
- Page 8 To avoid electrical shock, always disconnect the power from your PC chassis before you work on it. Don't touch any components on the CPU card or other cards while the PC is on. 为了保护您和您的设备免受伤害或损坏，请遵照以下安全措施： 操作设备之前，请务必断开机箱电源，以防触电。不可在电源接通时接触 CPU 卡 或其它卡上的任何元件。 為了保護您和您的設備免受傷害或損壞，請遵照以下安全措施： 操作設備之前，請務必斷開主機殼電源，以防觸電。不可在電源接通時接觸 CPU 板或其它板上的任何元件。 MIC-720AI Android User Manual viii...
-
Page 9: Table Of Contents
Environmental Specifications/ 环境规格 / 環境規格 ....5 Chapter H/W Installation 硬件安装 硬體安裝7 Introduction/ 简介 / 簡介..........8 MIC-720AI IO Overview/MIC-720AI IO 概观 /MIC-720AI I/O 概觀 ..8 Connectors/ 接口 / 介面 ...........9 2.3.1 Power Button/ 电源按钮 / 電源按鈕 ......9 2.3.2 Power Input/ 电源输入 / 電源輸入......9 Table 2.1: Power Input Pin Assignments/ 电源输入针脚定义... - Page 10 MIC-720AI Android User Manual...
-
Page 11: Chapter 1 General Introduction
Chapter General Introduction 概述 產品資訊... -
Page 12: Introduction/ 产品简介 / 產品簡介

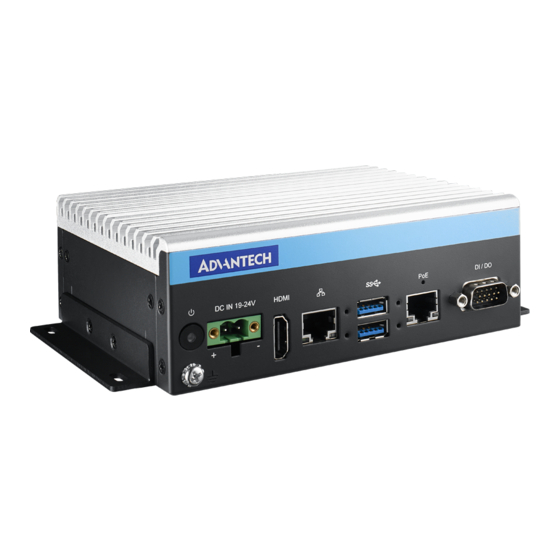

Introduction/ 产品简介 / 產品簡介 MIC-720AI is pre-integrated with the NVIDIA® Jetson™ TX2, and is ideal for use in edge AI applications. MIC-720AI design includes 1 x Gigabit Ethernet Ports, 1 x IEEE 802.3af 15.4W PoE and 2 x USB3.0. for video source inputs. Additionally, MIC-720AI also enables HDMI video for display, 1 x internal USB 2.0 for licence key, 1 x mSATA... - Page 13 2 x USB 3.0 1 x USB 2.0 1 x Micro USB (OTG) 8 bit DI/DO 1 x mSATA 全長 PoE 介面： 1 x IEEE 802.3af 電源輸出 15.4W 作業系統： Linux Ubuntu 16.04 MIC-720AI Android User Manual...
-
Page 14: Mechanical Specifications/ 机械规格 / 機械規格
Dimension: 147 x 118 x 52 mm (5.7" x 4.6" x 2.4") Reference Weight: 1.2kg 尺寸：147 x 118 x 52 mm (5.7" x 4.6" x 2.4") 参考重量：1.2kg 尺寸：147 x 118 x 52 mm (5.7" x 4.6" x 2.4") 參考重量：1.2kg MIC-720AI Android User Manual... -
Page 15: Electrical Specifications/ 电源规格 / 電源規格
Storage humidity: 60°C @ 95% RH Non-condensing 工作温度：-20~50°C (32~117°F) 工作湿度：95% @ 40 °C （非凝结） 储存温度：-40~85°C (-40~185°F) 储存湿度：60°C @ 95% RH，非凝结 工作溫度：-20~50°C (32~117°F) 工作濕度：95% @ 40 °C （非凝結） 儲存溫度：-40~85°C (-40~185°F) 儲存濕度：60°C @ 95% RH，非凝結 MIC-720AI Android User Manual... - Page 16 MIC-720AI Android User Manual...
-
Page 17: Chapter 2 H/W Installation
Chapter H/W Installation 硬件安装 硬體安裝... -
Page 18: Introduction/ 简介 / 簡介
Introduction/ 简介 / 簡介 The following sections show the external connectors and pin assignments for appli- cations. 以下章节介绍产品的外部接口以及针脚定义。 以下章節介紹產品的外部 I/O 以及 Pin 腳定義。 MIC-720AI IO Overview/MIC-720AI IO 概观 /MIC- 720AI I/O 概觀 MIC-720AI Android User Manual... -
Page 19: Connectors/ 接口 / 介面
2.3.1 Power Button/ 电源按钮 / 電源按鈕 MIC-720AI comes with a Power On/Off button with LED indicators on the front side to show its on status (Green LED) and Off/Suspend status (RED LED). It also supports the dual function of Soft Power-On/Off (instant off or delay 4 seconds), and suspend. -
Page 20: Hdmi
MIC-720AI 设有 1 个 19 针 HDMI Type A 接 口，可 支 持的 分 辨率 高 达 3840 x 2160@30Hz. MIC-720AI 設有 1 個 19 Pin HDMI Type A 接口， 可 支 持 的 分 辨 率 高 達 3840 x 2160@30Hz. -
Page 21: Lan
2.3.4 MIC-720AI is equipped with one Ethernet controllers that are fully compliant with IEEE 802.3u 10/100/1000 Mbps CSMA/CD standards. LAN is equipped with Intel i210IT. The Ethernet port provides a standard RJ45 jack connector with LED indica- tors on the front side to show its Active/Link status and Speed status. -
Page 22: Usb 3.0
2.3.5 USB 3.0 MIC-720AI provides 2x USB 3.0 interface connectors, which give complete Plug & Play and hot swapping. MIC-720AI 提供 2 个 USB 3.0 接口，支持即插即用和热插拔功能。 MIC-720AI 提供 2 個 USB 3.0 接口 ，支援隨插即用和熱插拔功能。 DI/DO Table 2.4: USB 3.0 Connector Pin Assignment/USB 3.0 接口针脚定义/USB 3.0 介面針腳定義... -
Page 23: Di/Do
OTG and Internal USB/OTG 和内部 USB /OTG 和內部 USB MODE I: Enable OTG for system force recover Mode. Mode II: Enable Internal USB. MIC-720AI comes with 1x Micro USB for USB OTG (On The Go) to system force recover Mode. Force Recovery Mode (MODE I) To update your system, you must be in Force USB Recovery Mode. - Page 24 Internal USB Mode (MODE II) MIC-720AI comes with 1x internal USB2.0 for license key dongle. 模式 I：启用 OTG 以进入系统强制恢复模式。 模式 II：启用内部 USB MIC-720AI 设有 1 个 Micro USB 接口，用于 USB OTG (On The Go) 启用系统强制恢 复模式。 强制恢复模式 ( 模式 I) 如需更新系统，必须进入强制 USB 恢复模式。...
- Page 25 關閉設備電源。如已連接，移除設備變壓器。設備必須斷電，而非處於關機或睡 眠狀態。 將 Micro-USB 線連接至設備的 Micro USB，然後將另一端連接至主機 PC 的可用 USB 介面。 將電源連接至設備。 接通系統電源： 按下並長按 REC 按鈕。 按下 REC 按鈕的同時，按下再鬆開 RET 按鈕。 等待兩秒鐘後鬆開 REC 按鈕。 內部 USB 模式 （模式 II） MIC-720AI 設有 1 個內部 USB2.0 介面，用於插接軟體金鑰。 MIC-720AI Android User Manual...
- Page 26 No part of this publication may be reproduced in any form or by any means, electronic, photocopying, recording or otherwise, without prior written permis- sion of the publisher. All brand and product names are trademarks or registered trademarks of their respective companies. © Advantech Co., Ltd. 2019 www.advantech.com.cn 使用前请检查核实产品的规格。本手册仅作为参考。 产品规格如有变更，恕不另行通知。 未经研华公司书面许可，本手册中的所有内容不得通过任何途经以任何形式复制、翻...
