contrac 4710BOV Instructions Manual

REVISED JUNE 2019
STEP-BY-STEP
ILLUSTRATED TOILETTE MONOPIECE À 4,8L AVEC SIPHON DISSIMULÉ "CALI" 4710BOV/4710BOVU
A B
D E
G

IMPORTANT | IMPORTANT

NOTE REGARDING WATER SUPPLY

!
Before installation ensure that the shut-off valve is greater than 7½" from
the center of the drain to the center of the shut-off valve and less than or
equal to 7" from the floor
NOTE: This is a true 12" rough-in from finished wall to center of the drain
(no less than 12").
REMARQUE CONCERNANT L'ALIMENTATION EN EAU
Avant d'installer le toilette, assurez-vous que le robinet d'arrêt soit à une
distance de plus de 7½ po du drain, et moins de ou égale à 7 po à partir de
l'étage
(FIGURE 1)
REMARQUE : C'est une toilette dont la plomberoe brite est vraiment de 12
po du mur fini jusqu'au centre du drain (pas moins de 12 po). L'épaisseur
de la plinthe peut réduire la dimension de la plomberie brute.
C A N A D A 5970 CHEDWORTH WAY, UNIT B, MISSISSAUGA, ONTARIO CANADA L5R 4G5 | CONTRAC.CA
U S A 6241 NORTHWIND PARKWAY HOBART, INDIANA USA 46342 | CONTRAC.US
Instructions
CALI 4.8L ONE PIECE CONCEALED TOILET 4710BOV/4710BOVU

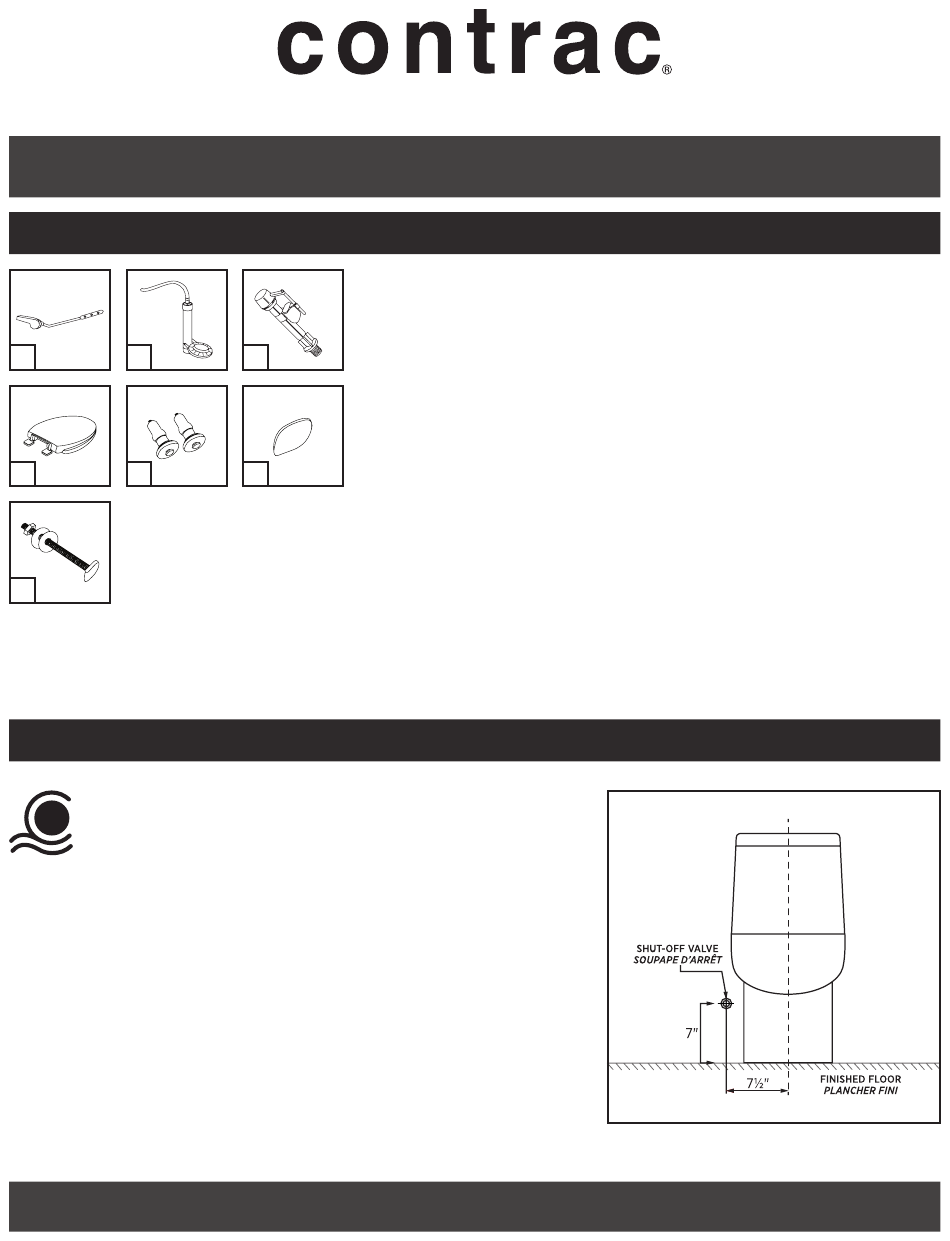

PARTS | PIÈCES
A Complete Lever
B Complete Flush Valve
C Complete Fill Valve
C D Slow Close Plastic Toilet Seat / Siège de toilette en plastique à fermeture lente
E Toilet Seat Bolts / Boulons de siège de toilette en plastique
F Oval Side Caps / Capuchons à côté ovale
G Floor Bolts / Boulons de sol
F
For model-specific part numbers, please see model's Schematic Drawing.
Pour les numéros de pièce spécifiques au modèle, reportez-vous au Schéma du modèle.
.
(FIGURE 1)
.
/ Levier complet
(INSTALLED)
/ Robinet de chasse complet
(INSTALLED)
/ Robinet de remplissage complet
(INSTALLED)
FIGURE 1
RÉVISÉ JUIN 2019
ILLUSTRÉES
ÉTAPE PAR ÉTAPE
(INSTALLÉ)
(INSTALLÉ)
(INSTALLÉ)
x1
x1
x1
x1
x2
x2
x2
PAGE 1 / 6
