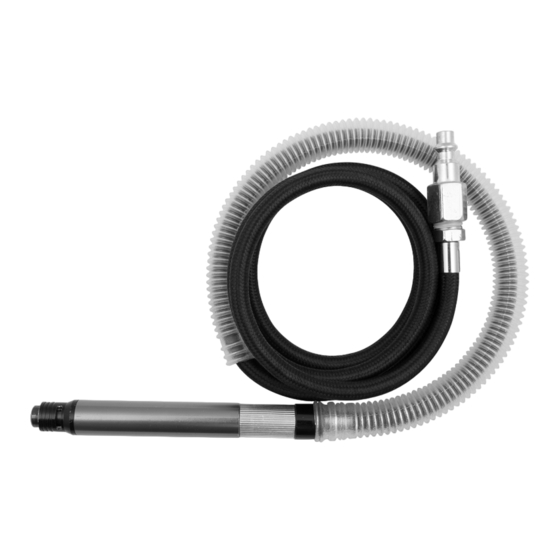

Micro air die grinder
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

V1.0
8843526
Please read and understand all instructions before use. Retain this manual for
future reference.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8843526 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Power Fist 8843526

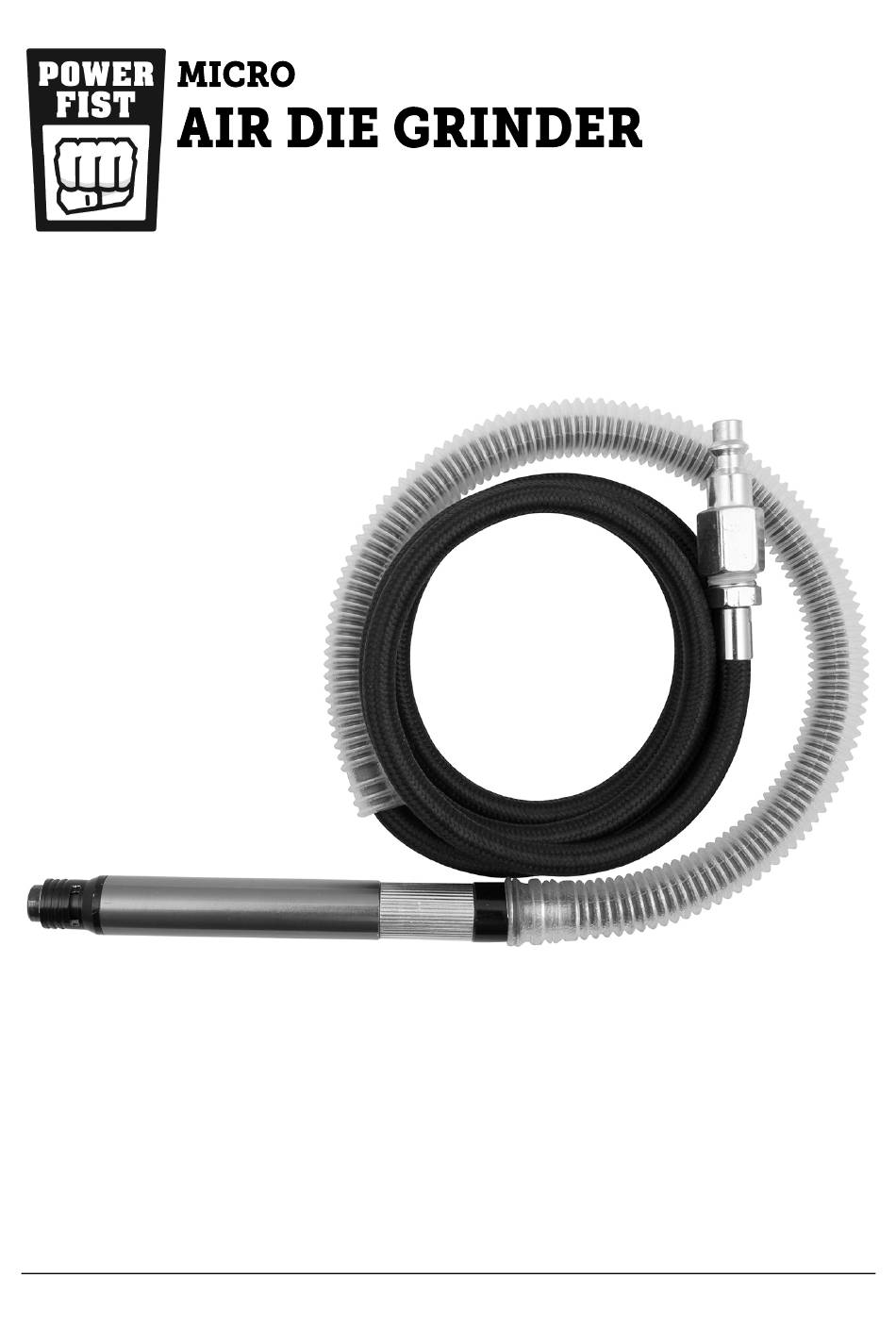

  • Page 1 V1.0 8843526 Please read and understand all instructions before use. Retain this manual for future reference.
  • Page 2: Specifications

    8843526 Micro Air Die Grinder V1.0 SPECIFICATIONS Air Inlet 1/4 in. Pressure Rating 90 PSI Air Consumption @ 90 PSI (CFM) 2.25 CFM CFM @ Full Load 2.25 CFM Speed Rating 54,000 RPM Collet Size 1/8 in. Min. Hose Size 3/8 in.
  • Page 3: Work Area

    V1.0 Micro Air Die Grinder 8843526 INTRODUCTION The Micro Air Die Grinder’s compact size is ideal for grinding in confined spaces or working on a limited area of a workpiece. SAFETY WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment.
  • Page 4: Personal Precautions

    8843526 Micro Air Die Grinder V1.0 Wear protective clothing designed for the work environment and tool. Non-skid footwear is recommended to maintain footing and balance in the work environment. Wear a NIOSH approved respirator when working on materials that produce hazardous fumes, dust or particulate matter.
  • Page 5: Specific Safety Precautions

    V1.0 Micro Air Die Grinder 8843526 SPECIFIC SAFETY PRECAUTIONS WARNING! DO NOT let comfort or familiarity with product (gained from repeated use) replace strict adherence to the tool safety rules. If you use this tool unsafely or incorrectly, you can suffer serious personal injury.
  • Page 6 8843526 Micro Air Die Grinder V1.0 Never use oxygen, combustible gas or any other bottled gas as a power source. Any power source other than an air compressor could cause an explosion and serious personal injury. Turn OFF the valve and discharge any remaining air pressure after each use or before adjusting the tool.
  • Page 7: Vibration Precautions

    V1.0 Micro Air Die Grinder 8843526 POWER TOOL PRECAUTIONS Do not use any power tool with a malfunctioning power switch or control. A power tool that fails to respond to the controls is dangerous and can cause an injury. A qualified technician must repair and verify the power tool is operating correctly, before it can be used.
  • Page 8: Assembly And Installation

    8843526 Micro Air Die Grinder V1.0 a. Pregnant d. Nervous system disorders b. Impaired blood circulation to the e. Diabetes hands f. Raynaud's Disease c. Past hand injuries UNPACKING WARNING! Do not operate the tool if any part is missing. Replace the missing part before operating.
  • Page 9: Attaching Accessories

    V1.0 Micro Air Die Grinder 8843526 Run the compressor at a low volume and check the connection for air leaks. Do not use the tool until all air leaks are repaired or the faulty component is replaced. IMPORTANT! Vibration may cause failure if a quick coupler is connected directly to the air tool.
  • Page 10: Care And Maintenance

    8843526 Micro Air Die Grinder V1.0 CARE & MAINTENANCE Maintain the tool with care. A tool in good condition is efficient, easier to control and will have fewer problems. Inspect the tool fittings, alignment and hoses periodically. Have damaged or worn components repaired or replaced by an authorized technician.
  • Page 11: Troubleshooting

    V1.0 Micro Air Die Grinder 8843526 DISPOSAL Recycle a tool damaged beyond repair at the appropriate facility. Contact your local municipality for a list of disposal facilities or by-laws for electronic devices, batteries, oil or other toxic liquids. IMPORTANT! DO NOT pollute the environment by allowing uncontrolled discharge of waste oil.
  • Page 12 8843526 Micro Air Die Grinder V1.0 Problem(s) Possible Cause(s) Suggested Solution(s) Tool will not shut 1. Throttle valve o-ring 1. Replace throttle valve off. dislodged from inlet o-rings. valve seat. 2. Clean trigger mechanism and 2. Trigger mechanism lubricate. jammed or dirty.
  • Page 13: Parts Breakdown

    V1.0 Micro Air Die Grinder 8843526 PARTS BREAKDOWN PARTS LIST DESCRIPTION Valve holder Collet cap Main housing Collet Hose connector Collet holder O-ring Front cover Switch collar Bearing 20 O-ring Major collar O-ring Minor collar 22 Hex screw Rotor 23 Axle collar...
  • Page 14 8843526 Micro Air Die Grinder V1.0 For technical questions call 1-800-665-8685...
  • Page 15 V1.0 Micro Air Die Grinder 8843526 Visit www.princessauto.com for more information...
  • Page 16 8843526 Micro Air Die Grinder V1.0 For technical questions call 1-800-665-8685...
  • Page 17 V1,0 8843526 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
  • Page 18: Spécifications

    8843526 Micro meule à rectifier les matrices pneumatique V1,0 SPÉCIFICATIONS Entrée d’air (po) 1/4 po Plage de pression en lb/po carré 90 lb/po carré Air Consumption @ 90 PSI (CFM) 2.25 CFM Débit à pleine charge 2.25 pi cubes/min Vitesse nominale...
  • Page 19: Aire De Travail

    V1,0 Micro meule à rectifier les matrices pneumatique 8843526 INTRODUCTION La taille compacte de la micro meule à rectifier les matrices pneumatique est idéale pour le meulage dans des espaces confinés ou lors de la réalisation de travaux sur une zone limitée d’une pièce à travailler.
  • Page 20: Précautions Personnelles

    8843526 Micro meule à rectifier les matrices pneumatique V1,0 Portez des gants qui protègent en fonction des matériaux de travail et pour réduire les effets des vibrations de l'outil. Ne portez pas de gants lorsque vous utilisez un outil dans lequel le tissu pourrait demeurer coincé, entraînant ainsi la main.
  • Page 21: Consignes De Sécurité Spécifiques

    V1,0 Micro meule à rectifier les matrices pneumatique 8843526 Évitez les mises en marche involontaires. Assurez-vous que le régulateur/commutateur est en position neutre ou OFF (arrêt) lorsque l’outil n’est pas utilisé et avant de le brancher à une source d’air.
  • Page 22 8843526 Micro meule à rectifier les matrices pneumatique V1,0 Ne meulez pas les pièces de magnésium ou d'aluminium car cela pourrait provoquer un incendie. PRÉCAUTIONS RELATIVES AUX OUTILS PNEUMATIQUES Utilisez uniquement un air comprimé propre et sec comme source d’énergie. L’air contaminé ou humide endommagera progressivement l’outil.
  • Page 23 V1,0 Micro meule à rectifier les matrices pneumatique 8843526 10. Arrêtez toujours le compresseur d’air et évacuez complètement la pression du réservoir avant de tenter de procéder à l’entretien ou de fixer des outils pneumatiques. Évacuez doucement la pression du système.
  • Page 24 8843526 Micro meule à rectifier les matrices pneumatique V1,0 Ne recouvrez pas les orifices d'aération. Un refroidissement approprié est requis pour éviter d’endommager le moteur de l’outil. Retirez les clavettes et les clés de réglage avant d’utiliser l’outil. L’outil peut éjecter une clé installée et blesser les gens à proximité, incluant vous-même.
  • Page 25: Assemblage Et Installation

    V1,0 Micro meule à rectifier les matrices pneumatique 8843526 N'utilisez PAS cet outil en présence d'une des conditions suivantes : a. Grossesse d. Troubles neurologiques b. Mauvaise circulation sanguine aux e. Diabète mains Maladie de Raynaud c. Blessures antérieures aux mains DÉBALLAGE...
  • Page 26: Installation Des Accessoires

    8843526 Micro meule à rectifier les matrices pneumatique V1,0 Enveloppez les filets externes du raccord mâle de ruban d'étanchéité. Enveloppez le ruban dans le sens horaire de façon qu'il ne se déroule pas. Ne recouvrez pas tous les filets de ruban. Laissez le raccord ouvert sur l'avant pour y fixer l'outil.
  • Page 27: Soin Et Entretien

    V1,0 Micro meule à rectifier les matrices pneumatique 8843526 Augmentez la vitesse de la meule en continuant de tourner l’interrupteur de marche/arrêt. Diminuez la vitesse en tournant l’interrupteur dans l’autre direction. Appliquez la meule sur la pièce à travailler une fois que la meule atteint la vitesse désirée.
  • Page 28: Mise Au Rebut

    8843526 Micro meule à rectifier les matrices pneumatique V1,0 LUBRIFICATION D'OUTILS PNEUMATIQUES AVIS ! Utilisez uniquement une huile pour outil pneumatique pour lubrifier l'outil. Les autres lubrifiants ne conviennent pas, puisqu'ils endommageront l'outil et causeront un mauvais fonctionnement durant l'utilisation.
  • Page 29: Dépannage

    V1,0 Micro meule à rectifier les matrices pneumatique 8843526 DÉPANNAGE Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes, visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est pas possible, demandez à un technicien qualifié de réparer l'outil.
  • Page 30 8843526 Micro meule à rectifier les matrices pneumatique V1,0 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Il est impossible La soupape 1. Remplacez les joints toriques d'arrêter l'outil. d'accélérateur à joints de la soupape d'accélérateur. toriques est sortie de 2. Nettoyez le mécanisme de la soupape d'admission gâchette et lubrifiez-le...
  • Page 31: Liste Des Pièces

    V1,0 Micro meule à rectifier les matrices pneumatique 8843526 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ Support de valve Capuchon de pince de serrage Boîtier principal Pince de serrage raccord de tuyau Reteneur de pince de serrage Joint torique Couvercle avant Manchon de l’interrupteur...
  • Page 32 8843526 Micro meule à rectifier les matrices pneumatique V1,0 En cas de questions techniques, appelez le 1-800-665-8685...
