Power Fist 8534984 User Manual

4-1/2 in. angle grinder
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
V 4.0
Please read and understand all instructions before use.
Retain this manual for future reference.
4-1/2 in.
Angle
Grinder
User Manual
8534984
90SM
E205586

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8534984 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Power Fist 8534984

Summary of Contents for Power Fist 8534984

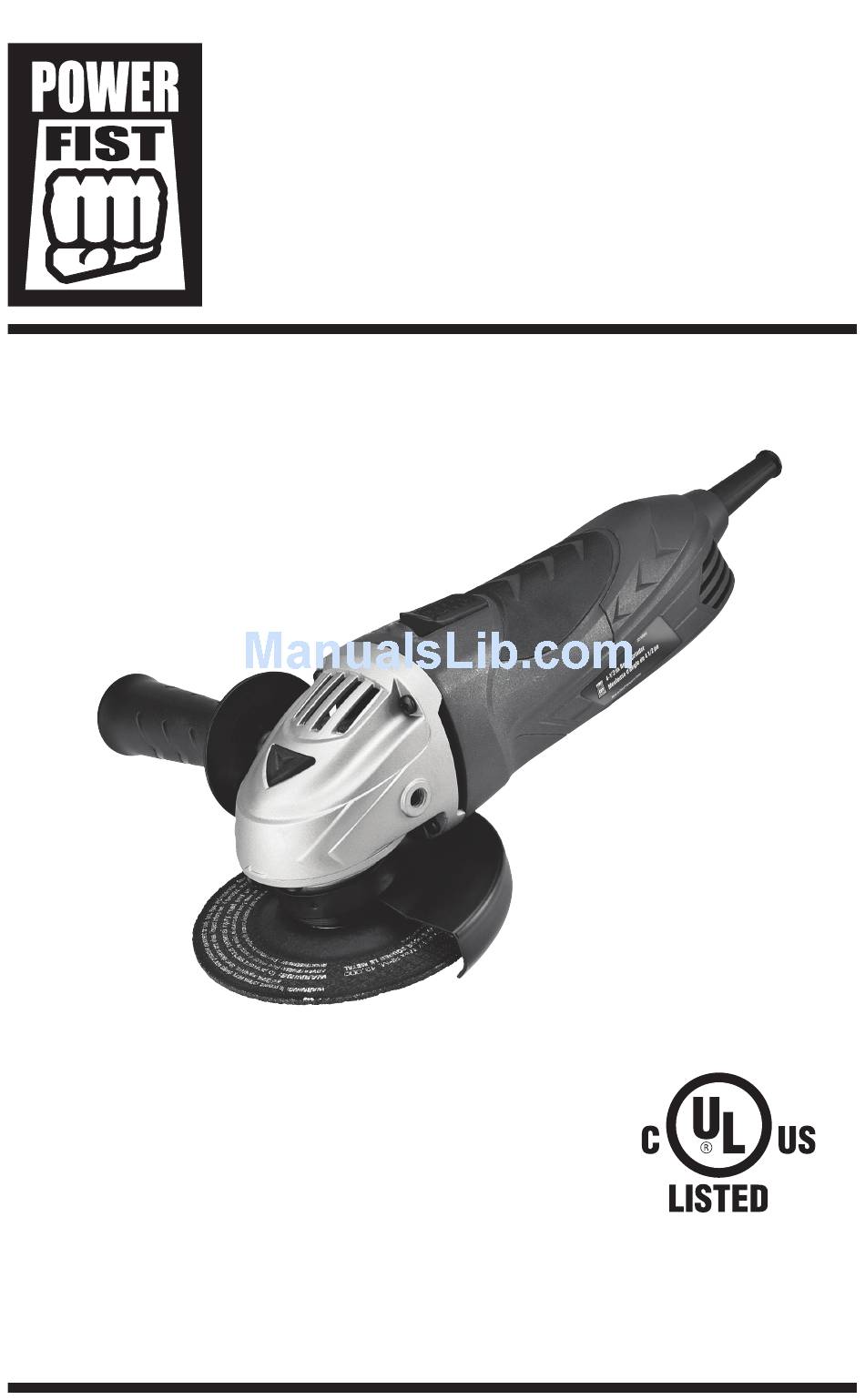

  • Page 1 V 4.0 8534984 4-1/2 in. Angle Grinder User Manual 90SM E205586 Please read and understand all instructions before use. Retain this manual for future reference.

  • Page 3: Angle Grinder

    V 4.0 8534984 4-1/2 in. Angle Grinder SPECIFICATIONS Model 8534984 Input 120V AC, 6.0 Amp. No-Load Speed 10,500 RPM Wheel Size 4-1/2 in. (115mm) Net Weight 5.5 lbs. Includes: Angle Grinder, One Wheel, Auxilliary Handle and Wrench WARNING: To reduce the risk of injury, user must read and understand this operator’s manual before operating this tool.
  • Page 4 V 4.0 4-1/2 in. Angle Grinder 8534984 WARNING: READ AND UNDERSTAND ALL WARNINGS, CAUTIONS AND OPERATING INSTRUCTIONS BEFORE USING THIS EQUIPMENT. Failure to follow all instructions listed below may result in electric shock, fire and/or serious personal injury. READ THE INSTRUCTION MANUAL BEFORE OPERATING THE MACHINE. To minimize the possible occurrence of accidents and personal injury, learn the tool’s application,...
  • Page 5 8534984 4-1/2 in. Angle Grinder V 4.0 14. REDUCE THE RISK OF UNINTENTIONAL STARTING. Check to be sure that the tool’s switch is in the “OFF” position before plugging in the power cord. Should a power failure occur, move the switch to the “OFF” position. Accidental start-ups can cause serious personal injury.

  • Page 6: Extension Cords

    V 4.0 4-1/2 in. Angle Grinder 8534984 29. BEFORE MAKING A CUT, BE SURE ALL ADJUSTMENTS ARE SECURE. DOUBLE CHECK ALL SETUPS. Make sure the blade is tight and not making contact with the saw or work-piece before connecting to the power supply.
  • Page 7 8534984 4-1/2 in. Angle Grinder V 4.0 Guidelines for Using Extension Cords If you are using an extension cord outdoors, be sure it is marked with the suffix “W-A” (“W” in Canada) to indicate that it is acceptable for outdoor use.
  • Page 8 V 4.0 4-1/2 in. Angle Grinder 8534984 Always use safety glasses or goggles. Ordinary eye or sun glasses are NOT safety glasses. When using depressed center grinding wheels, be sure to use only fiberglass reinforced wheels. Use only flanges and clamp nut specified for this tool; do not over tighten the clamp nut on the grinding wheel.

  • Page 9: Operation

    8534984 4-1/2 in. Angle Grinder V 4.0 OPERATION WARNING: MISUSE or failure to follow the safety rules stated in this instruction manual may cause serious personal injury. WARNING: Before plugging in the tool, always check to see that the tool is switched off.

  • Page 10: Grinding Wheels

    V 4.0 4-1/2 in. Angle Grinder 8534984 INSTALLING OR REMOVING DEPRESSED CENTER GRINDING WHEELS WARNING: Always be sure that the tool is switched off and unplugged before adjusting, adding accessories, or checking a function on the tool. Mount the inner flange with the machined "flats" side down onto the spindle. Slowly rotate the inner flange until it engages the corresponding matching machined “flats”...
  • Page 11 8534984 4-1/2 in. Angle Grinder V 4.0 ALWAYS select and use grinding wheels that are recommended for the material to be ground. Ensure that the minimum operating speed of any accessory wheel selected for use. ALWAYS hold the tool firmly with one hand on the motor housing and the other on the side handle.

  • Page 13: Manuel D'utilisation

    V 4.0 8534984 4 1/2 po Rémouleur d'Angle d'Ampli Manuel d’utilisation 90SM E205586 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.

  • Page 15: Spécifications

    V 4.0 8534984 4 1/2 po Rémouleur d'Angle d'Ampli SPÉCIFICATIONS Modèle 8534984 Tension 120/60 Hz, 6,0 A Vitesse à Vide 10 500 tr/min Taille de la meule 115 mm (4 1/2 po) Filetage de la broche 5/8 po - 11...
  • Page 16 4 1/2 po Rémouleur d'Angle d'Ampli V 4.0 8534984 équipement de sécurité approuvé, tel que masque à poussières spécialement conçu pour filtrer les particules microscopiques. AVERTISSEMENT: LISEZ ET ASSIMILEZ TOUS LES AVERTISSEMENTS, MISES EN GARDE ET INSTRUCTIONS D’UTILISATION AVANT DE VOUS SERVIR DE CET ÉQUIPEMENT. Sinon vous risquez commotion électrique, début d’incendie et/ou blessures corporelles.
  • Page 17 4 1/2 po Rémouleur d'Angle d'Ampli 8534984 V 4.0 11. GARDEZ L’ATELIER SANS DANGER POUR DES ENFANTS en utilisant cadenas, interrupteurs principaux et en enlevant les clés de démarrage des outils. 12. ENTRETENEZ SOIGNEMENT OUTILS ET MACHINES. Gardez les outils affûtés et propres pour une performance optimale et sans danger.
  • Page 18 4 1/2 po Rémouleur d'Angle d'Ampli V 4.0 8534984 24. ARRÊTEZ LA MACHINE (OFF) ET DÉBRANCHEZ-LA DE LA PRISE D’ALIMENTATION SECTEUR avant de la régler ou de modifier ses réglages, ou à l’occasion de réparations. Un démarrage involontaire peut causer des blessures.
  • Page 19 4 1/2 po Rémouleur d'Angle d'Ampli 8534984 V 4.0 Si vous laissez entrer la poussière dans votre bouche ou vos yeux, ou se déposer sur votre peau, vous risquez de provoquer l’absorption de matières dangereuses. Portez toujours une protection respiratoire approuvée NIOSH/OSHA bien ajustée convenant à la protection contre les poussières, et lavez les surfaces de peau exposées à...
  • Page 20 4 1/2 po Rémouleur d'Angle d'Ampli V 4.0 8534984 RÈGLES DE SÉCURITÉ SPÉCIFIQUES POUR LES MEULEUSES ANGULAIRES AVERTISSEMENT: NE PAS laisser le confort ou la connaissance de cette meule angulaire (acquise après une utilisation répétée) remplacer une adhérence stricte à ces règles de sécurité...
  • Page 21 4 1/2 po Rémouleur d'Angle d'Ampli 8534984 V 4.0 14. Avant de mettre l’outil en marche, vérifier que la meule n’est pas en contact avec la pièce. 15. Laisser tourner l’outil à vide pendant quelques secondes avant d’utiliser l’outil sur une pièce réelle.

  • Page 22: Installation De La Poignée Auxiliaire

    4 1/2 po Rémouleur d'Angle d'Ampli V 4.0 8534984 UTILISATION DU CONTACTEUR Pour mettre l’outil en marche, glisser le contacteur à la position de marche (ON). Pour utilisation continue, appuyer sur l’avant du contacteur pour le verrouiller en position de marche.
  • Page 23 4 1/2 po Rémouleur d'Angle d'Ampli 8534984 V 4.0 Appuyer fermement sur le verrou de la broche pour que la broche ne puisse pas tourner; tourner ensuite la clé de l’écrou de blocage dans le sens des aiguilles d’une montre pour serrer fermement le flasque externe.
  • Page 24 4 1/2 po Rémouleur d'Angle d'Ampli V 4.0 8534984 Pour meuler les surfaces plates, il est habituellement meilleur de maintenir le bord de la meule à un angle de 5 à 15°. Pour maintenir un angle entre 5 et 15°, incliner la meuleuse et la déplacer continuellement d’un côté...
