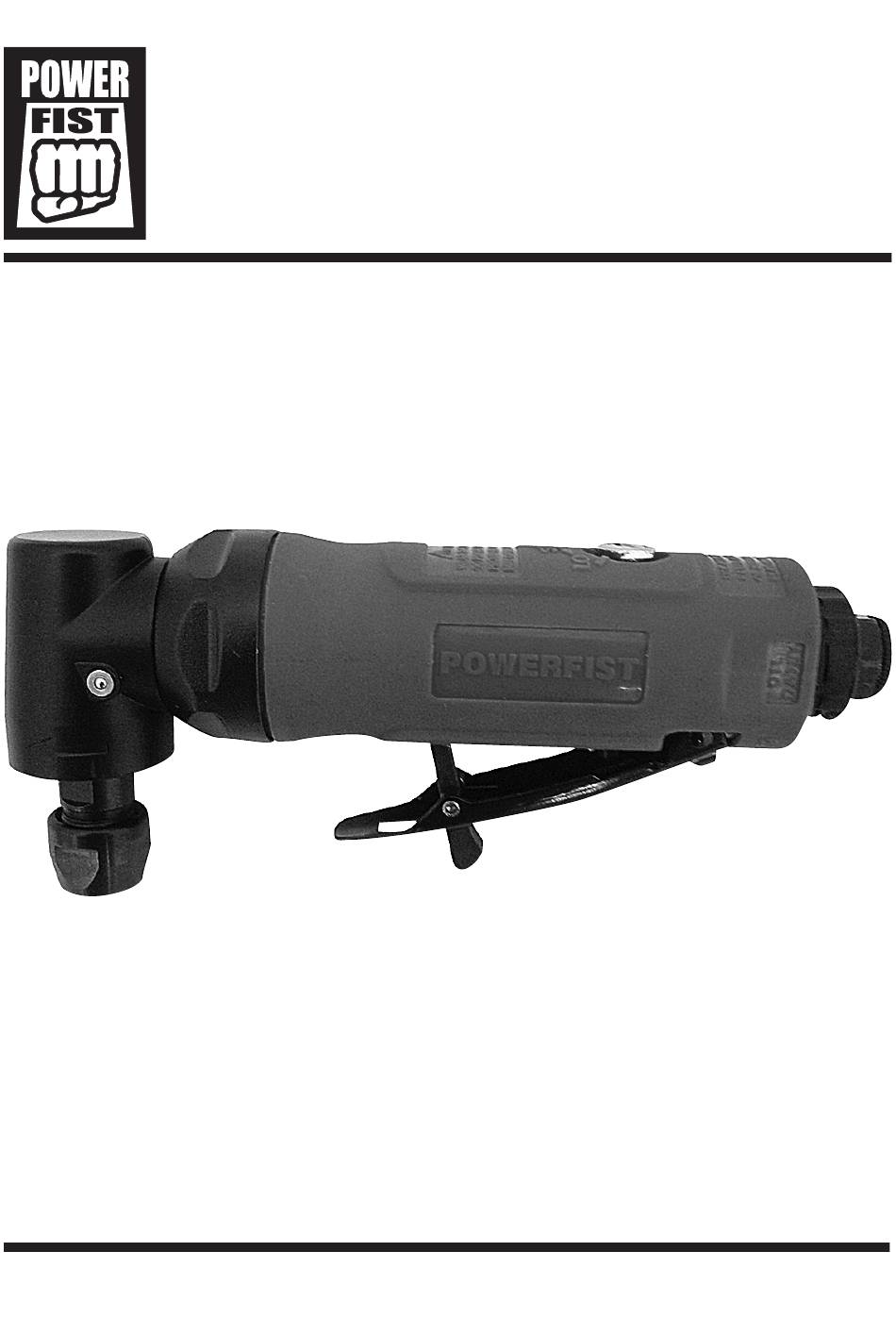

- Page 1 V 3.03 8344095 Composite Angled Air Die Grinder User Manual Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
V 3.03 8344095 Composite Angled Air Die Grinder SPECIFICATIONS Max. Pressure 100 PSI No Load Speed 18,000 RPM Air Inlet 1/4 in. NPT Collet Size 1/4 in. Air Consumption @ 90 PSI 3 CFM Exhaust Style Rear Housing Material Composite... -
Page 3: Personal Safety
8344095 Composite Angled Air Die Grinder V 3.03 PERSONAL SAFETY CAUTION! Wear protective equipment approved by the Canadian Standards Association (CSA) or American National Standards Institute (ANSI) when using the tool. Dress properly, wear protective equipment. Use breathing, ear, eye, face, foot, hand, and head protection. - Page 4 V 3.03 Composite Angled Air Die Grinder 8344095 Wear suitable gloves to reduce the vibration effects on the user. Use tools with the lowest amount of vibration when there is a choice between different processes. Do not use for extended periods. Take frequent breaks when using this tool.
-
Page 5: Operation
8344095 Composite Angled Air Die Grinder V 3.03 Screw the quick coupler into the tool’s air inlet and tighten with a wrench until snug. Run compressor at a low volume and check the connection for air leaks. Do not use the tool until all air leaks are repaired or the faulty component is replaced. -
Page 6: Parts Breakdown
V 3.03 Composite Angled Air Die Grinder 8344095 STORAGE Keep this tool and its accessories in a clean, dry location and out of the reach of children. DISPOSING OF THE TOOL If your tool has become damaged beyond repair, do not throw it out. Bring it to the appropriate recycling facility. -
Page 7: Parts List
8344095 Composite Angled Air Die Grinder V 3.03 PARTS LIST Part No. Description Qty. Part No. Description Qty. 70001 Screw ST70021 Cylinder 70002 O-ring (P12) 70022A Cone Muffler 70003 O-ring (P8) 20022 Bearing Spacer 70004 Air Regulator ST21023 Front Plate... - Page 8 V 3,03 Meule à rectifier les matrices pneumatique en composite à angle Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 9: Spécifications
V 3,02 8344095 Meule à rectifier les matrices pneumatique en composite à angle SPÉCIFICATIONS Maximum pression d’air 100 lb/po carré Vitesse à vide 18 000 tr/min Entrée d’air 1/4 po NPT Taille de pince de serrage 1/4 po Consommation d’air à 90 lb/po carré... -
Page 10: Sécurité Personnelle
8344095 Meule à rectifier les matrices pneumatique en composite à angle V 3,03 peuvent causer une perte de contrôle de l’outil. Gardez toujours les outils dans un endroit verrouillé et hors de la portée des enfants. SÉCURITÉ PERSONNELLE ATTENTION ! Portez de l’équipement de protection homologué par l’Association canadienne de normalisation (CSA) ou l’American National Standards Institute (ANSI) quand vous utilisez l’outil. - Page 11 V 3,03 8344095 Meule à rectifier les matrices pneumatique en composite à angle Ne forcez jamais l’outil. Une pression excessive pourrait recourber ou casser l’outil ou l’accessoire, ce qui causerait des dommages de l’outil ou de la pièce à travailler ainsi que des blessures graves.
-
Page 12: Utilisation Et Entretien De L'outil
8344095 Meule à rectifier les matrices pneumatique en composite à angle V 3,03 percer ou de fissurer la conduite d’air. Enroulez la conduite d’air pour l’entreposage. Une conduite d’air endommagée ou débranchée sous pression peut se comporter à la façon d’un fouet et infliger des blessures corporelles ou endommager l’aire de travail. -
Page 13: Entretien
V 3,03 8344095 Meule à rectifier les matrices pneumatique en composite à angle UTILISATION AVERTISSEMENT ! Avant de changer un accessoire, d’effectuer n’importe quel travail de réparation ou de procéder à l’entretien de l’outil, n’oubliez pas de le débrancher de sa source d’air comprimé. -
Page 14: Liste Des Pièces
8344095 Meule à rectifier les matrices pneumatique en composite à angle V 3,03 RÉPARTITION DES PIÈCES LISTE DES PIÈCES No de pièce Description Qté 70001 70002 Joint torique (P12) 70003 Joint torique (P8) 70004 Régulateur pneumatique 50332 Ressort 70429 Bague de tige de soupape... - Page 15 V 3,03 8344095 Meule à rectifier les matrices pneumatique en composite à angle No de pièce Description Qté ST21015 Boîtier 20312 Roulement (696ZZ) ST70017 Plaque arrière 70018 Tige 20019 Pale de rotor ST288321 Rotor ST70021 Cylindre 70022A Silencieux conique 20022...
