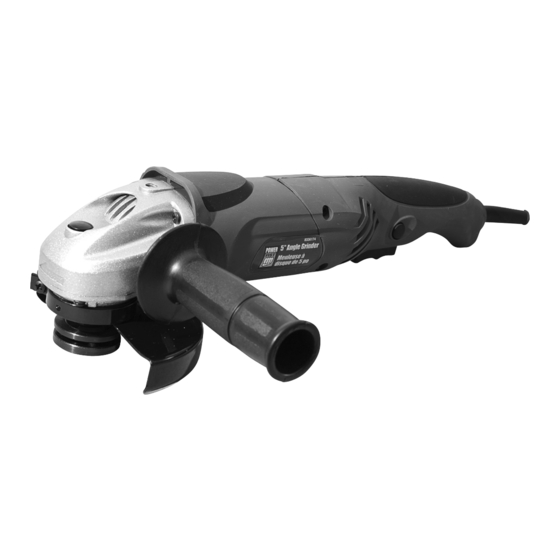

5 in. angle grinder
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

V 2.5
Please read and understand all instructions before use.
Retain this manual for future reference.

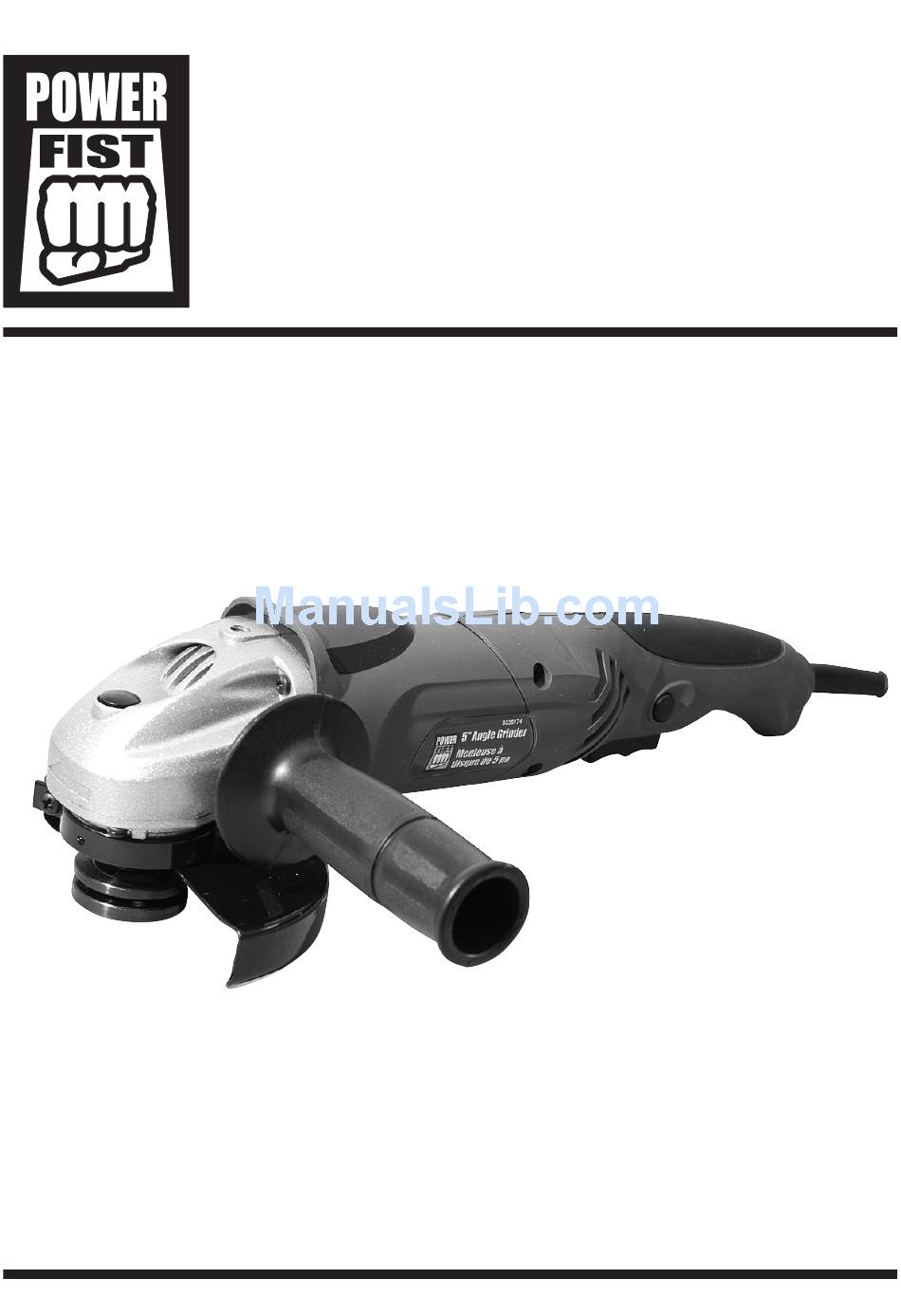

5 in. Angle
Grinder
User Manual
8336174

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8336174 and is the answer not in the manual?

Questions and answers

Related Manuals for Power Fist 8336174

Summary of Contents for Power Fist 8336174

  • Page 1 V 2.5 8336174 5 in. Angle Grinder User Manual Please read and understand all instructions before use. Retain this manual for future reference.

  • Page 3: Specifications

    V 2.5 8336174 5 in. Angle Grinder SPECIFICATIONS Wheel Diameter 5 in. Current Rating 7.5A Voltage Rating 120V/60 Hz No Load Speed 11,000 RPM Spindle Thread 5/8 in.-11 NC Arbor 5/8 in. SAFETY IMPORTANT SAFETY PRECAUTIONS WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment.

  • Page 4: Personal Safety

    V 2.5 5 in. Angle Grinder 8336174 PERSONAL SAFETY CAUTION! Wear protective equipment approved by the Canadian Standards Association (CSA) or American National Standards Institute (ANSI) when using the tool. Head Protection Always wear impact safety goggles that provide front and side protection for the eyes.

  • Page 5: Electrical Safety

    8336174 5 in. Angle Grinder V 2.5 ELECTRICAL SAFETY WARNING! To reduce risk of electric shock, be certain that the tool is connected to a properly grounded receptacle. Disconnect tool from power source before cleaning, servicing, changing parts/accessories or when not in use.

  • Page 6: Power Cord

    V 2.5 5 in. Angle Grinder 8336174 POWER CORD Insert the power cord plug directly to the power supply whenever possible. Use extension cords or surge protectors only when the tool’s power cord cannot reach a power supply from the work area (see below).

  • Page 7: Extension Cord

    8336174 5 in. Angle Grinder V 2.5 EXTENSION CORD Never use an extension cord that doesn’t match or exceed the amperage rating of the tool. Using a cord that is too long or an incorrect gauge could cause the following hazards: Fire from overheating.
  • Page 8 V 2.5 5 in. Angle Grinder 8336174 ELECTRIC POWER TOOL PRECAUTIONS WARNING! Immediately switch off the power tool if any of the following occurs: • Malfunction of the plug, receptacle or damage to the power supply cord. • The switch or trigger is broken.
  • Page 9 8336174 5 in. Angle Grinder V 2.5 KICKBACK PRECAUTIONS Kickback is a sudden reaction to a pinched or snagged rotating wheel, backing pad, brush or other accessory. The edge of the wheel enters the pinch point and digs into the material, causing the wheel to climb out or kick out in the direction opposite of the accessory’s rotation.

  • Page 10: Vibration Precautions

    V 2.5 5 in. Angle Grinder 8336174 VIBRATION PRECAUTIONS This tool vibrates during use. Repeated or long-term exposure to vibration may cause temporary or permanent physical injury, particularly to the hands, arms and shoulders. Anyone using vibrating tools regularly or for an extended period should first be examined by a doctor and then have regular medical check ups to ensure medical problems are not being caused by or worsened from tool use.
  • Page 11 8336174 5 in. Angle Grinder V 2.5 GRINDING TOOL SPECIFIC WARNING Only use grinding wheels that are approved for a speed of 11,000 RPM or greater (see Specifications). Only use grinding wheels with the correct arbor size for the spindle of the cut off wheel (see Specifications).

  • Page 12: Specific Safety Precautions

    V 2.5 5 in. Angle Grinder 8336174 SPECIFIC SAFETY PRECAUTIONS Do not start the tool when the grinding or cutting wheel is touching the work piece. Do not operate the tool without the safety guard attached. Always ensure the safety guard is attached correctly.

  • Page 13: Parts Identification

    8336174 5 in. Angle Grinder V 2.5 TOOL USE AND CARE Use the correct tool for the job. Do not force a tool or attachment to do the work of a larger industrial tool. Maximize tool performance and safety by using the tool for its intended task.
  • Page 14 V 2.5 5 in. Angle Grinder 8336174 ACCESSORIES The accessories or attachments recommended for use with this tool are specified in this manual. WARNING! The tool is supplied with a guard for use with a depressed center grinding wheel, multi-disc, flex wheel, and wire wheel brush. A cut-off wheel can also be used with an optional guard.

  • Page 15: Installation Of Accessories

    8336174 5 in. Angle Grinder V 2.5 INSTALLING OR REMOVING WHEEL GUARD WARNING! When using a depressed center grinding wheel/Multi-disc, flex wheel, wire wheel brush or cut-off wheel, the wheel guard must be fitted on the tool so that the closed side of the guard always points toward the operator.

  • Page 16: Operation

    V 2.5 5 in. Angle Grinder 8336174 OPERATION WARNING! Do not force the tool. The weight of the tool will apply adequate pressure. Force and excessive pressure could cause wheel breakage and serious personal injury. Disconnect the plug from the power source.

  • Page 17: Maintenance

    8336174 5 in. Angle Grinder V 2.5 INSPECTION The stator (motor) is the heart of the power tool. Exercise care to ensure it does not become damaged by oil or water. Do not use the tool until you have discovered and corrected the problem if you hear the stator making unusual noises or if you notice smoke or sparks coming out of the stator.

  • Page 18: Replacing Carbon Brushes

    V 2.5 5 in. Angle Grinder 8336174 REPLACING CARBON BRUSHES NOTE: Always replace all carbon brushes at the same time. Using the included parts list, locate the carbon brushes. Remove the screws from the body. Pry the main body of the tool open using a flat head screwdriver.

  • Page 19: Parts Breakdown

    8336174 5 in. Angle Grinder V 2.5 PARTS BREAKDOWN Visit www.princessauto.com for more information...

  • Page 20: Parts List

    V 2.5 5 in. Angle Grinder 8336174 PARTS LIST DESCRIPTION DESCRIPTION DESCRIPTION Outer Flange Side Handle Label 2 Grinding Wheel Screw Housing Inner Flange Self-lock Button Logo Guard Self-lock Spring Right Handle Screw Washer Screw Gear Box Carbon Brush Output Spindle...
  • Page 21 V 2,5 8336174 Meuleuse d’angle de 5 po Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.

  • Page 23: Spécifications

    V 2,5 8336174 Meuleuse d’angle de 5 po SPÉCIFICATIONS Diamètre de roue 5 po Courant nominal 7,5 A Tension nominale 120 V/60 Hz Vitesse à vide 11 000 tr/min Filetage de broche 5/8 po-11 NC 5/8 po SÉCURITÉ CONSIGNES DE SÉCURITÉ IMPORTANTES AVERTISSEMENT ! Lisez et assurez-vous de comprendre toutes les instructions avant d’utiliser cet...

  • Page 24: Sécurité Personnelle

    V 2,5 Meuleuse d’angle de 5 po 8336174 SÉCURITÉ PERSONNELLE ATTENTION ! Portez de l’équipement de protection homologué par l’Association canadienne de normalisation (CSA) ou l’American National Standards Institute (ANSI) quand vous utilisez l’outil. Protection de la tête Portez toujours des lunettes antiprojections qui offrent une protection frontale et latérale pour les yeux.

  • Page 25: Fiche Polarisée

    8336174 Meuleuse d’angle de 5 po V 2,5 SÉCURITÉ EN ÉLECTRICITÉ AVERTISSEMENT ! Pour réduire les risques de choc électrique, assurez-vous que l’appareil est branché dans une prise de courant correctement mise à la masse. Déconnectez l’outil de la source d’énergie avant le nettoyage, l’entretien, le remplacement de pièces ou d’accessoires ou lorsqu’il n’est pas utilisé.

  • Page 26: Cordon D'alimentation

    V 2,5 Meuleuse d’angle de 5 po 8336174 CORDON D’ALIMENTATION Autant que possible, insérez la fiche du cordon d’alimentation directement dans la prise électrique. N’utilisez des rallonges ou des limiteurs de surtension que lorsque le cordon d’alimentation de l’outil est trop court pour atteindre la source d’alimentation depuis l’aire de travail (voyez ci-dessous).

  • Page 27: Tension Basse

    8336174 Meuleuse d’angle de 5 po V 2,5 RALLONGE N’utilisez jamais de rallonge dont la capacité ne correspond ou ne dépasse pas l’intensité nominale du courant de l’outil. L’utilisation d’un cordon trop long ou d’un calibre incorrect pourrait causer les dangers suivants : Un incendie causé...
  • Page 28 V 2,5 Meuleuse d’angle de 5 po 8336174 PRÉCAUTIONS RELATIVES AUX OUTILS ÉLECTRIQUES AVERTISSEMENT ! Arrêtez l’outil électrique immédiatement si une des conditions suivantes se produit • Dysfonctionnement de la fiche ou de la prise, ou cordon d’alimentation endommagé. •...
  • Page 29 8336174 Meuleuse d’angle de 5 po V 2,5 PRÉCAUTIONS À PRENDRE POUR ÉVITER L’EFFET DE REBOND L’effet de rebond est une réaction subite à une roue tournante, un plateau porte-disque, une brosse ou autre accessoire pincé ou accroché. Le bord de la roue pénètre au point de pincement et s’enfonce dans le matériau, puis en ressort ou rebondit dans le sens de rotation opposé...
  • Page 30 V 2,5 Meuleuse d’angle de 5 po 8336174 PRÉCAUTIONS RELATIVES AUX VIBRATIONS Cet outil vibre pendant son usage. Une exposition répétitive ou prolongée aux vibrations peut causer des blessures temporaires ou permanentes, surtout aux mains, aux bras et aux épaules.
  • Page 31 8336174 Meuleuse d’angle de 5 po V 2,5 AVERTISSEMENT SPÉCIFIQUE À L’OUTIL DE MEULAGE Employez seulement des meules qui sont approuvées pour une vitesse de 11 000 tr/min ou plus (voir Spécifications). Utilisez uniquement des meules ayant la taille d’axe appropriée pour la broche de la meule tronçonneuse (voir Spécifications).

  • Page 32: Consignes De Sécurité Spécifiques

    V 2,5 Meuleuse d’angle de 5 po 8336174 CONSIGNES DE SÉCURITÉ SPÉCIFIQUES Ne mettez jamais l’outil en marche si la meule ou le disque de coupe est en contact avec la pièce de travail. N’utilisez pas l’outil sans que la protection de sécurité ne soit bien en place.

  • Page 33: Utilisation Et Entretien De L'outil

    8336174 Meuleuse d’angle de 5 po V 2,5 22. N’utilisez jamais l’outil avec des lames de sciage de bois ni d’autres lames de scie. Sur une meuleuse, de telles lames rebondissent fréquemment, pouvant causer une perte de contrôle et occasionner des blessures.
  • Page 34 V 2,5 Meuleuse d’angle de 5 po 8336174 ACCESSOIRES Les accessoires ou pièces recommandés pour l’utilisation avec cet outil sont spécifiés dans ce manuel. AVERTISSEMENT ! L’outil est fourni avec une protection pour l’utilisation avec une meule à centre concave, un disque multiple, une meule flexible et une brosse métallique circulaire. Une meule de coupe peut également s’utiliser avec un protecteur en option.
  • Page 35 8336174 Meuleuse d’angle de 5 po V 2,5 Montez la protection de meule avec la saillie de la bande de la protection alignée sur l’encoche du boîtier de roulement. Tournez la protection de meule de 180°. Serrez solidement la vis.
  • Page 36 V 2,5 Meuleuse d’angle de 5 po 8336174 Branchez l’outil dans une prise de courant. Laissez la meuleuse fonctionner au ralenti pendant une minute avant de vous en servir. Ne bouchez pas les ouvertures de ventilation de l’outil pendant son utilisation. Cela pourrait endommager le moteur.

  • Page 37: Entretien

    8336174 Meuleuse d’angle de 5 po V 2,5 Ne modifiez pas l’angle de la meule pendant les opérations de découpage. Cela provoquera des fissures et le bris de la meule, causant des blessures graves. INSPECTION Le stator (moteur) est le coeur de l’outil électrique. Procédez avec soin pour le protéger contre les dommages causés par l’huile et l’eau.

  • Page 38: Remplacement Des Balais De Carbone

    V 2,5 Meuleuse d’angle de 5 po 8336174 REMPLACEMENT DES BALAIS DE CARBONE REMARQUE : Remplacez toujours tous les balais de carbone en même temps. En utilisant la liste de pièces comprise, repérez les balais de carbone. Enlevez les vis du corps.
  • Page 39 8336174 Meuleuse d’angle de 5 po V 2,5 RÉPARTITION DES PIÈCES Visitez www.princessauto.com pour plus d'informations...

  • Page 40: Liste Des Pièces

    V 2,5 Meuleuse d’angle de 5 po 8336174 LISTE DES PIÈCES DESCRIPTION DESCRIPTION DESCRIPTION Collerette extérieure Poignée latérale Étiquette 2 Meule Boîtier Collerette intérieure Bouton autobloquant Logo Protecteur Ressort autobloquant Poignée droite Rondelle Écrou Boîte d’engrenage Balai de carbone Broche de sortie...
