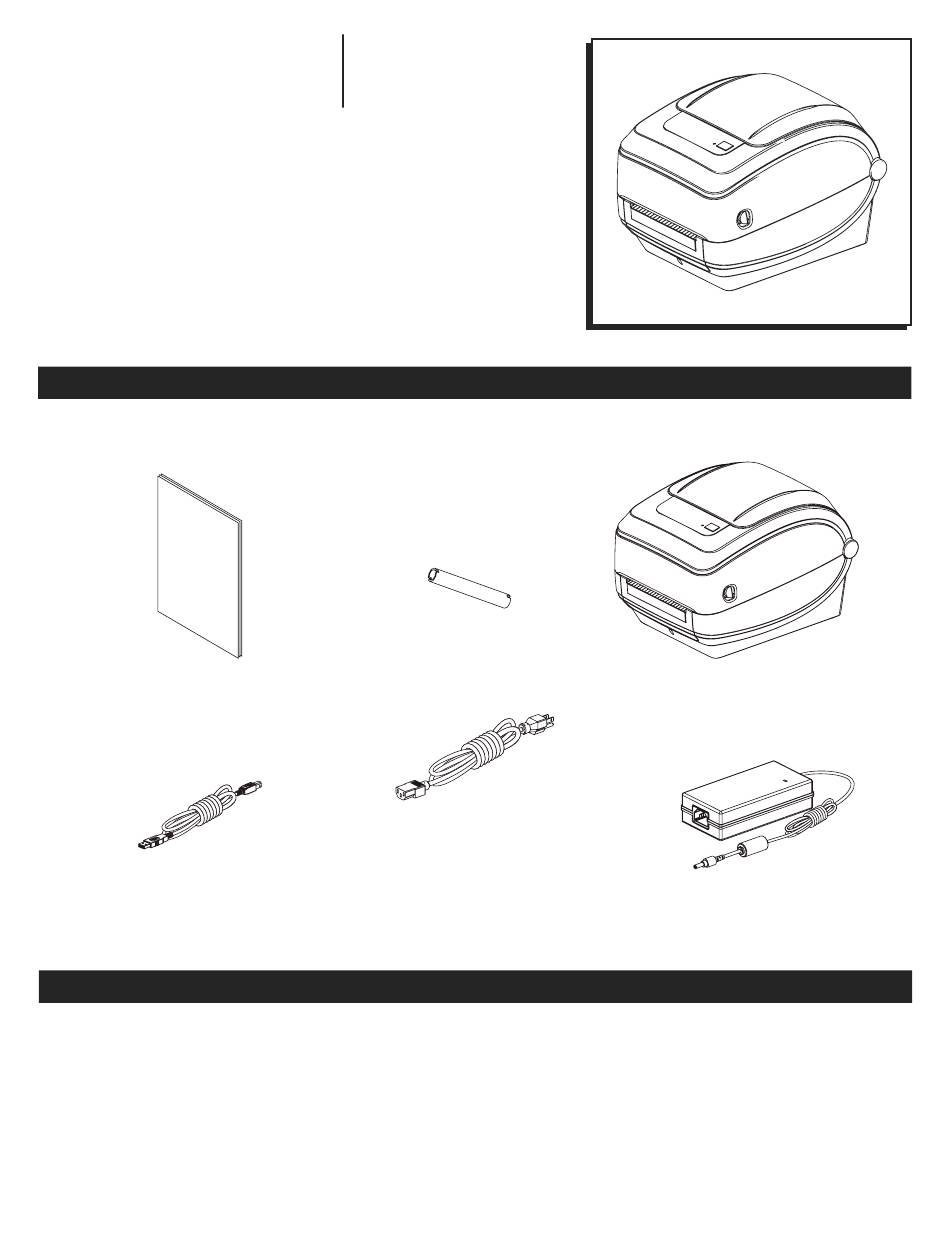

H-2526
ZEBRA DESKTOP DUAL
BARCODE PRINTER
ZEBRA MODEL NO. GK420T
Documentation
USB Cable
UNPACK AND INSPECT THE PRINTER
When you receive the printer, immediately unpack it
and inspect for shipping damage.
PAGE 1 OF 18
1-800-295-5510
uline.com
PARTS
Ribbon Core
Power Cord (Varies by Region)
SET-UP
If you discover shipping damage upon inspection:
• Contact ULINE customer service at 1-800-295-5510.
• Keep all packaging material for possible return.
Para Español, vea páginas 7-12.
Pour le français, consulter la pages 13-18.
Printer
Power Supply
0517 IH-2526
