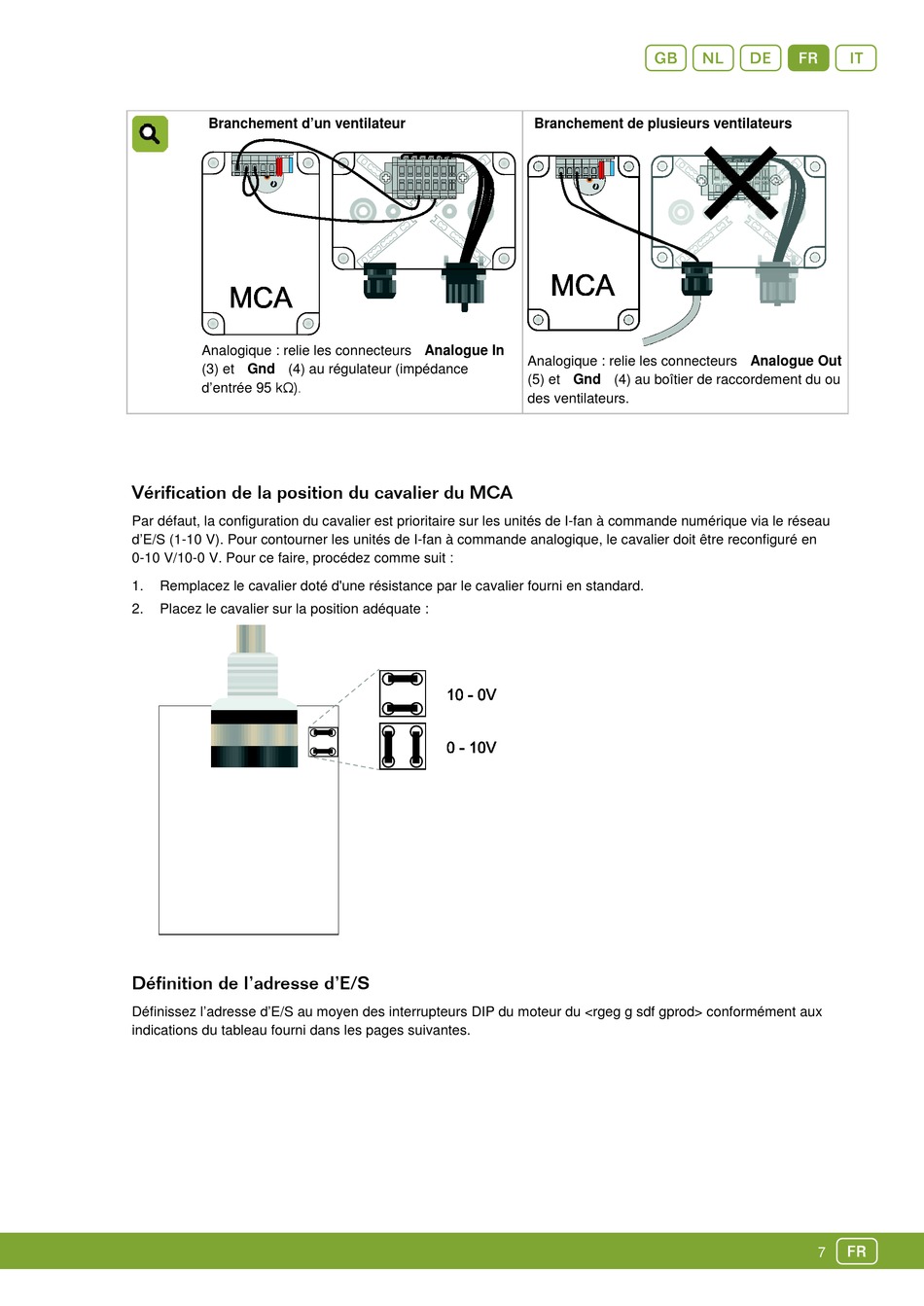

Branchement d'un ventilateur
Analogique : relie les connecteurs Analogue In
(3) et Gnd (4) au régulateur (impédance
d'entrée 95 kΩ).
Vérification de la position du cavalier du MCA
Par défaut, la configuration du cavalier est prioritaire sur les unités de I-fan à commande numérique via le réseau
d'E/S (1-10 V). Pour contourner les unités de I-fan à commande analogique, le cavalier doit être reconfiguré en
0-10 V/10-0 V. Pour ce faire, procédez comme suit :
1. Remplacez le cavalier doté d'une résistance par le cavalier fourni en standard.
2. Placez le cavalier sur la position adéquate :
Définition de l'adresse d'E/S
Définissez l'adresse d'E/S au moyen des interrupteurs DIP du moteur du <rgeg g sdf gprod> conformément aux
indications du tableau fourni dans les pages suivantes.
gndFi
Branchement de plusieurs ventilateurs
Analogique : relie les connecteurs Analogue Out
(5) et Gnd (4) au boîtier de raccordement du ou
des ventilateurs.
