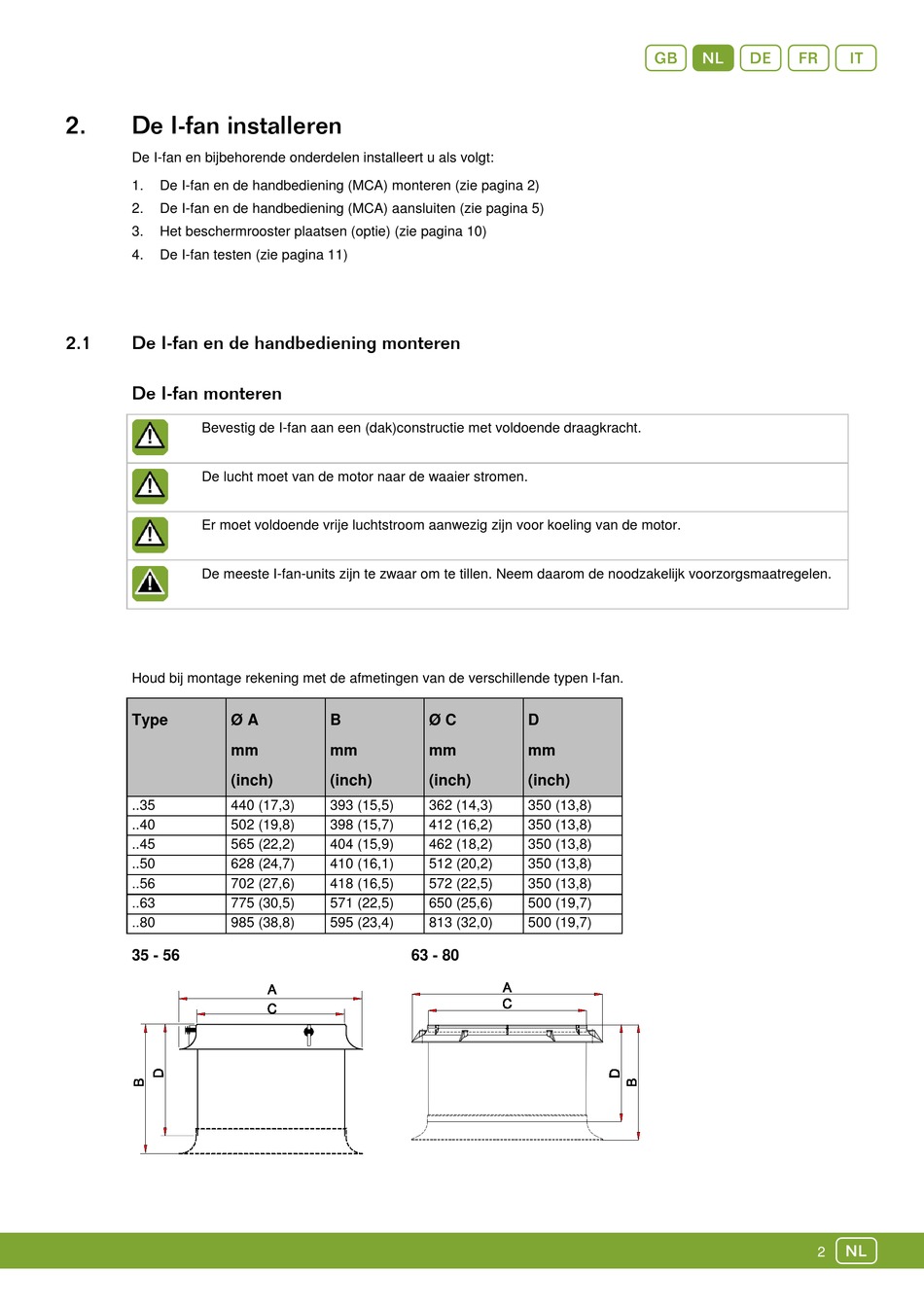

De I-Fan Installeren; De I-Fan En De Handbediening Monteren - Fancom I-FAN MODULAR Manual

2.

De I-fan installeren

De I-fan en bijbehorende onderdelen installeert u als volgt:
1. De I-fan en de handbediening (MCA) monteren (zie pagina 2)
2. De I-fan en de handbediening (MCA) aansluiten (zie pagina 5)
3. Het beschermrooster plaatsen (optie) (zie pagina 10)
4. De I-fan testen (zie pagina 11)
2.1

De I-fan en de handbediening monteren

De I-fan monteren
Bevestig de I-fan aan een (dak)constructie met voldoende draagkracht.
De lucht moet van de motor naar de waaier stromen.
Er moet voldoende vrije luchtstroom aanwezig zijn voor koeling van de motor.
De meeste I-fan-units zijn te zwaar om te tillen. Neem daarom de noodzakelijk voorzorgsmaatregelen.
Houd bij montage rekening met de afmetingen van de verschillende typen I-fan.
Type Ø A
mm
(inch)
..35 440 (17,3)
..40 502 (19,8)
..45 565 (22,2)
..50 628 (24,7)
..56 702 (27,6)
..63 775 (30,5)
..80 985 (38,8)
35 - 56
B Ø C
mm mm
(inch) (inch)
393 (15,5) 362 (14,3)
398 (15,7) 412 (16,2)
404 (15,9) 462 (18,2)
410 (16,1) 512 (20,2)
418 (16,5) 572 (22,5)
571 (22,5) 650 (25,6)
595 (23,4) 813 (32,0)
63 - 80
gNdfi
D
mm
(inch)
350 (13,8)
350 (13,8)
350 (13,8)
350 (13,8)
350 (13,8)
500 (19,7)
500 (19,7)
n
