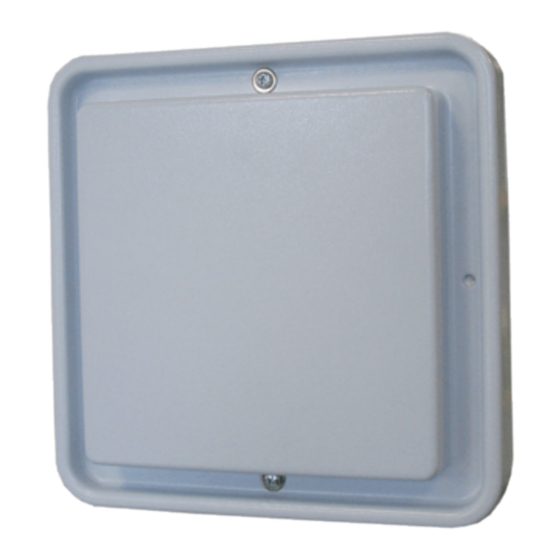

- Page 1 MONTAGE INSTALLATION ID ISC.ANT.U270/270 Type FCC Standard UHF Antenna (deutsch / english) final public (B) 2012-05-16 M20511-0de-ID-B.doc...
- Page 2 ® OBID i-scan Montage ID ISC.ANT.U270/270 deutsche Version ab Seite 3 english version from page 14 FEIG ELECTRONIC GmbH Seite 2 von 24 M20511-0de-ID-B.doc...
- Page 3 Hinweise jederzeit dankbar. Die in diesem Dokument gemachten Installationsempfehlungen gehen von günstigsten Rahmenbedingun- gen aus. FEIG ELECTRONIC GmbH übernimmt weder Gewähr für die einwandfreie Funktion in system- fremden Umgebungen, noch für die Funktion eines Gesamtsystems, welches die in diesem Dokument be- schriebenen Geräte enthält.
-
Page 4: Table Of Contents
ID ISC.ANT.U270/270 Inhalt Sicherheits- und Warnhinweise - vor Inbetriebnahme unbedingt lesen Leistungsmerkmale der Antenne ID ISC.ANT.U270/270 Montage Montage der Antenne mit Halterung (Mounting Set) ..........8 Antennenanschluss ....................9 VSWR Antennendiagramme Technische Daten FEIG ELECTRONIC GmbH Seite 4 von 24 M20511-0de-ID-B.doc... -
Page 5: Sicherheits- Und Warnhinweise - Vor Inbetriebnahme Unbedingt Lesen
Obwohl dieses Gerät die zulässigen Grenzwerte für elektromagnetische Felder nicht über- schreitet, sollten Sie einen Mindestabstand von 25 cm zwischen dem Gerät und Ihrem Herz- schrittmacher einhalten und sich nicht für längere Zeit in unmittelbarer Nähe des Geräts bzw. der Antenne aufhalten. FEIG ELECTRONIC GmbH Seite 5 von 24 M20511-0de-ID-B.doc... -
Page 6: Leistungsmerkmale Der Antenne Id Isc.ant.u270/270
Die Antenne wurde auf das im Geltungsbereich der FCC für RFID-Applikationen freigegebene Frequenzband optimiert und ermöglicht in diesem Bereich bestmögliche Leseergebnisse. Frequenz Bezeichnung 902 MHz – 928 MHz Antenne ID ISC.ANT.U270/270 -FCC FEIG ELECTRONIC GmbH Seite 6 von 24 M20511-0de-ID-B.doc... -
Page 7: Montage
Eine spezielle Halterung zur Montage an Masten oder Stangen kann bei der Firma FEIG ELECTRONIC GmbH bestellt werden. Die bevorzugte Montagerichtung der Antenne ist senkrecht mit der Öffnung für das Antennenkabel nach unten. Abbildung 1: Montagezeichnung 230,5 FEIG ELECTRONIC GmbH Seite 7 von 24 M20511-0de-ID-B.doc... -
Page 8: Montage Der Antenne Mit Halterung (Mounting Set)
Masten oder Stangen möglich. Mit dieser Halterung ist die Antenne in drei Richtungen verän- derbar. Abbildung 2: Montage der Halterung an der Antenne Bezeichnung Bestell-Nummer ID ISC.ANT.U270/270-MS Mounting Set Antenna UHF 3309.000.00.00 FEIG ELECTRONIC GmbH Seite 8 von 24 M20511-0de-ID-B.doc... -
Page 9: Antennenanschluss
OBID i-scan Montage ID ISC.ANT.U270/270 3.2 Antennenanschluss Zur Verbindung der Antenne mit dem Leser stehen Ihnen 2 fertig konfektionierte Antennenkabel zur Verfügung. Diese können in den Längen 2m und 6m bei der Firma FEIG ELECTRONIC GmbH bezogen werden. Länge Bezeichnung Bestell-Nummer 2 Meter ID ISC.ANT.C2-A UHF Antenna Cable 2m... -
Page 10: Vswr
® OBID i-scan Montage ID ISC.ANT.U270/270 VSWR Abbildung 3: Typisches VSWR der Antenne ID ISC.ANT.U270/270-FCC FEIG ELECTRONIC GmbH Seite 10 von 24 M20511-0de-ID-B.doc... -
Page 11: Antennendiagramme
® OBID i-scan Montage ID ISC.ANT.U270/270 Antennendiagramme Abbildung 4: Typisches Antennendiagramm der Antenne ID ISC.ANT.U270/270-FCC horizontal Abbildung 5: Typisches Antennendiagramm der Antenne ID ISC.ANT.U270/270-FCC vertikal 350 355 FEIG ELECTRONIC GmbH Seite 11 von 24 M20511-0de-ID-B.doc... -
Page 12: Technische Daten
– E-Ebene 65° – H-Ebene 65° • Polarisation Zirkular • VSWR < 1.3:1 • SMA Buchse (50 Ω) Antennenanschluss Umgebungsbedingungen • Temperaturbereich – Betrieb -25°C bis +55°C – Lagerung -25°C bis +80°C FEIG ELECTRONIC GmbH Seite 12 von 24 M20511-0de-ID-B.doc... - Page 13 Mechanische Daten Halterung (Mounting Set) • Material Aluminium, Stahl verzinkt • Klemmbereich – für Rundprofile ca. 30 mm - 60 mm • Gewicht ca. 400 g • Ausrichtung der Antenne In 3 Achsen veränderbar FEIG ELECTRONIC GmbH Seite 13 von 24 M20511-0de-ID-B.doc...
- Page 14 FEIG ELECTRONIC call explicit attention that devices which are subject of this document are not designed with components and testing methods for a level of reliability suitable for use in or in connection with surgical implants or as critical components in any life support systems whose failure to perform can reasonably be expected to cause significant injury to a human.
- Page 15 Safety Instructions / Warning - Read before start-up ! Performance Features of the antenna ID ISC.ANT.U270/270 Installation Installation with Mounting Set ................. 19 Antenna cable ......................20 VSWR Antenna pattern Technical Data FEIG ELECTRONIC GmbH Page 15 of 24 M20511-0de-ID-B.doc...
-
Page 16: Safety Instructions / Warning - Read Before Start-Up
Although this device doesn't exceed the valid limits for electromagnetic fields you should keep a minimum distance of 25 cm between the device and your cardiac pacemaker and not stay in an immediate proximity of the device respective the antenna for some time. FEIG ELECTRONIC GmbH Page 16 of 24 M20511-0de-ID-B.doc... -
Page 17: Performance Features Of The Antenna Id Isc.ant.u270/270
The antenna is optimized for RFID applications under FCC within the UHF frequency band. In this frequency band the antenna offers best possible reading performance. Frequency Description Type 902 MHz – 928 MHz Antenna ID ISC.ANT.U270/270 -FCC FEIG ELECTRONIC GmbH Page 17 of 24 M20511-0de-ID-B.doc... -
Page 18: Installation
An optional mounting set is available to simplify the attachment of the antenna to portal structures or poles and can be ordered from FEIG ELECTRONIC GmbH. The preferred mounting direction of the antenna is vertical, with the connection cable opening to- wards ground. -
Page 19: Installation With Mounting Set
A special mounting set provides an easy method of mounting of the antenna at a portal, mast, pole or bar. After mounting, the antenna can be changed and positioned at three orientations. Figure 7: Mounting Set with antenna Description Order number ID ISC.ANT.U270/270-MS Mounting Set Antenna UHF 3309.000.00.00 FEIG ELECTRONIC GmbH Page 19 of 24 M20511-0de-ID-B.doc... -
Page 20: Antenna Cable
3.2 Antenna cable There are two antenna cable assemblies available for the extension of the antenna cable. These cable assembly can be ordered by FEIG ELECTRONIC GmbH in a two meter (2 m) or six meter (6 m) version. Length... -
Page 21: Vswr
® OBID i-scan Installation ID ISC.ANT.U270/270 VSWR Figure 8: Typical VSWR of the antenna ID ISC.ANT.U270/270-FCC FEIG ELECTRONIC GmbH Page 21 of 24 M20511-0de-ID-B.doc... -
Page 22: Antenna Pattern
® OBID i-scan Installation ID ISC.ANT.U270/270 Antenna pattern Figure 9: Typical antenna pattern of the Antenna ID ISC.ANT.U270/270-FCC horizontal Figure 10: Typical antenna pattern of the Antenna ID ISC.ANT.U270/270-FCC vertical 350 355 FEIG ELECTRONIC GmbH Page 22 of 24 M20511-0de-ID-B.doc... -
Page 23: Technical Data
– E-Plane 65° – H-Plane 65° • Polarization Circular • VSWR < 1.3:1 • Antenna connection SMA socket (50Ω) Ambient • Temperature range - Operating -25°C to +55°C - Storage –25°C to +80°C FEIG ELECTRONIC GmbH Page 23 of 24 M20511-0de-ID-B.doc... - Page 24 Mechanical Data Mounting Set • Material Aluminum, steel zinc-plate • clamping zone - circular profile 30 mm - 60 mm • Weight approx. 400 g • alignment of the antenna Adjustable at three orientation FEIG ELECTRONIC GmbH Page 24 of 24 M20511-0de-ID-B.doc...
