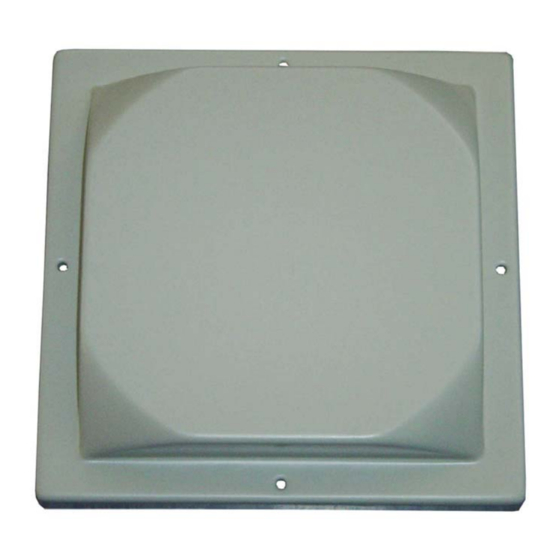

- Page 1 MONTAGE ® OBID i-scan INSTALLATION ID ISC.ANTU250/250 Type EU and FCC UHF Long Range Antenna (deutsch / english) final public (B) 2006-09-14 M40900-3de-ID-B.doc...
- Page 2 ® OBID i-scan Montage ID ISC.ANTU250/250 deutsche Version ab Seite 3 english version from page 16 FEIG ELECTRONIC GmbH Seite 2 von 28 M40900-3de-ID-B.doc...
- Page 3 Hinweise jederzeit dankbar. Die in diesem Dokument gemachten Installationsempfehlungen gehen von günstigsten Rahmenbedingun- gen aus. FEIG ELECTRONIC GmbH übernimmt weder Gewähr für die einwandfreie Funktion in system- fremden Umgebungen, noch für die Funktion eines Gesamtsystems, welches die in diesem Dokument be- schriebenen Geräte enthält.
-
Page 4: Table Of Contents
Montage ID ISC.ANTU250/250 Inhalt Sicherheits- und Warnhinweise - vor Inbetriebnahme unbedingt lesen Leistungsmerkmale der Antenne ID ISC.ANTU250/250 Montage Montage der Antenne mit Halterung (Mounting Set) ..........8 Antennenanschluss ....................10 VSWR Antennendiagramme Technische Daten FEIG ELECTRONIC GmbH Seite 4 von 28 M40900-3de-ID-B.doc... -
Page 5: Sicherheits- Und Warnhinweise - Vor Inbetriebnahme Unbedingt Lesen
Obwohl dieses Gerät die zulässigen Grenzwerte für elektromagnetische Felder nicht über- schreitet, sollten Sie einen Mindestabstand von 25 cm zwischen dem Gerät und Ihrem Herz- schrittmacher einhalten und sich nicht für längere Zeit in unmittelbarer Nähe des Geräts bzw. der Antenne aufhalten. FEIG ELECTRONIC GmbH Seite 5 von 28 M40900-3de-ID-B.doc... -
Page 6: Leistungsmerkmale Der Antenne Id Isc.antu250/250
Damit werden sowohl die in Europa (Typ -EU) als auch die in den USA (-Typ FCC) für RFID Appli- kationen freigegebenen Frequenzbänder abgedeckt. Auch viele andere Länder arbeiten in diesen Frequenzbereichen. Frequenz Bezeichnung 865 MHz – 870 MHz Antenne ID ISC.ANTU250/250 902 MHz – 928 MHz Antenne ID ISC.ANTU250/250 -FCC FEIG ELECTRONIC GmbH Seite 6 von 28 M40900-3de-ID-B.doc... -
Page 7: Montage
Die Antenne ist für die Montage auf Wänden oder an Halterungen innerhalb von Gebäuden konzi- piert. Zur Montage dürfen nur die im Gehäuse vorgesehenen Löcher benutzt werden. Eine spe- zielle Halterung zur Montage an Masten oder Stangen kann bei der Firma FEIG ELECTRONIC GmbH bestellt werden. -
Page 8: Montage Der Antenne Mit Halterung (Mounting Set)
Masten oder Stangen möglich. Mit dieser Halterung ist die Antenne in drei Richtungen ver- änderbar Abbildung 2: Montage der Halterung an der Antenne Bezeichnung Bestell-Nummer ID ISC.ANT.U250/250-MS Mounting Set UHF Antenna 2634.000.00.00 FEIG ELECTRONIC GmbH Seite 8 von 28 M40900-3de-ID-B.doc... - Page 9 ® OBID i-scan Montage ID ISC.ANTU250/250 Die Montage der Halterung erfolgt laut folgender Skizze. Abbildung 3: Montage der Halterung an der Antenne FEIG ELECTRONIC GmbH Seite 9 von 28 M40900-3de-ID-B.doc...
-
Page 10: Antennenanschluss
OBID i-scan Montage ID ISC.ANTU250/250 3.2 Antennenanschluss Zur Verbindung der Antenne mit dem Leser stehen Ihnen 2 fertig konfektionierte Antennenkabel zur Verfügung. Diese können in den Längen 2m und 6m bei Firma Feig Electronic GmbH bezogen werden. Länge Bezeichnung Bestell-Nummer 2 Meter ID ISC.ANT.C2-A UHF Antenna Cable 2m... -
Page 11: Vswr
® OBID i-scan Montage ID ISC.ANTU250/250 VSWR Abbildung 4: Typisches VSWR der Antenne ID ISC.ANTU250/250-EU Abbildung 5: Typisches VSWR der Antenne ID ISC.ANTU250/250-FCC FEIG ELECTRONIC GmbH Seite 11 von 28 M40900-3de-ID-B.doc... -
Page 12: Antennendiagramme
® OBID i-scan Montage ID ISC.ANTU250/250 Antennendiagramme Abbildung 6: Typisches Antennendiagramm der Antenne ID ISC.ANTU250/250-EU horizontal Abbildung 7: Typisches Antennendiagramm der Antenne ID ISC.ANTU250/250-EU vertikal 345 350 FEIG ELECTRONIC GmbH Seite 12 von 28 M40900-3de-ID-B.doc... - Page 13 ® OBID i-scan Montage ID ISC.ANTU250/250 Abbildung 8: Typisches Antennendiagramm der Antenne ID ISC.ANTU250/250-FCC horizontal 345 350 10 15 Abbildung 9: Typisches Antennendiagramm der Antenne ID ISC.ANTU250/250-FCC vertikal 345 350 FEIG ELECTRONIC GmbH Seite 13 von 28 M40900-3de-ID-B.doc...
-
Page 14: Technische Daten
– E-Ebene 65° – H-Ebene 65° • Polarisation Zirkular • VSWR < 1.5:1 • SMA Buchse (50 Ω) Antennenanschluss Umgebungsbedingungen • Temperaturbereich – Betrieb -25°C bis +55°C – Lagerung -25°C bis +85°C FEIG ELECTRONIC GmbH Seite 14 von 28 M40900-3de-ID-B.doc... - Page 15 Mechanische Daten Halterung • Material Aluminium, Stahl verzinkt • Klemmbereich – für Rundprofile ca. 30 mm - 60 mm • ca. 380 g Gewicht • Ausrichtung der Antenne In 3 Achsen veränderbar FEIG ELECTRONIC GmbH Seite 15 von 28 M40900-3de-ID-B.doc...
- Page 16 FEIG ELECTRONIC call explicit attention that devices which are subject of this document are not designed with components and testing methods for a level of reliability suitable for use in or in connection with surgical implants or as critical components in any life support systems whose failure to perform can reasonably be expected to cause significant injury to a human.
- Page 17 ID ISC.ANTU250/250 Contents Safety Instructions / Warning - Read before start-up ! Performance Features of the antenna ID ISC.ANTU250/250 Installation Installation with Mounting Set..................21 Antenna cable ......................23 VSWR Antenna pattern Technical Data FEIG ELECTRONIC GmbH Page 17 of 28 M40900-3de-ID-B.doc...
-
Page 18: Safety Instructions / Warning - Read Before Start-Up
Although this device doesn't exceed the valid limits for electromagnetic fields you should keep a minimum distance of 25 cm between the device and your cardiac pacemaker and not stay in an immediate proximity of the device respective the antenna for some time. FEIG ELECTRONIC GmbH Page 18 of 28 M40900-3de-ID-B.doc... -
Page 19: Performance Features Of The Antenna Id Isc.antu250/250
870MHz) as well in North America (902-928MHz). Many other countries use the same frequency’s Frequency Description Type 865 MHz – 870 MHz Antenna ID ISC.ANTU250/250 902 MHz – 928 MHz Antenna ID ISC.ANTU250/250 -FCC FEIG ELECTRONIC GmbH Page 19 of 28 M40900-3de-ID-B.doc... -
Page 20: Installation
An optional mounting set is available to simplify the attachment of the antenna to portal structures or poles and can be ordered from FEIG ELECTRONIC GmbH The preferred mounting direction of the antenna is vertical, with the hole for the antenna cable referenced to the bottom of the device. -
Page 21: Installation With Mounting Set
A special mounting set provides an easy method of mounting of the antenna at a portal, mast, pole or bar. After mounting, the antenna can be changed and positioned at three orientations. Figure 11: Mounting Set with antenna Description Order number ID ISC.ANT.U250/250-MS Mounting Set UHF Antenna 2634.000.00.00 FEIG ELECTRONIC GmbH Page 21 of 28 M40900-3de-ID-B.doc... - Page 22 ® OBID i-scan Installation ID ISC.ANTU250/250 Mount the set according the following sketch. Figure 12: How to mount the set FEIG ELECTRONIC GmbH Page 22 of 28 M40900-3de-ID-B.doc...
-
Page 23: Antenna Cable
ID ISC.ANTU250/250 3.2 Antenna cable There are two antenna cable assemblies available for the extension of the antenna cable. These cable assembly can be ordered by Feig Electronic GmbH in a two (2M) meter or six (6M) meter version. Length... -
Page 24: Vswr
® OBID i-scan Installation ID ISC.ANTU250/250 VSWR Figure 13: Typical VSWR of the antenna ID ISC.ANT.U250/250-EU Figure 14: Typical VSWR of the Antenna ID ISC.ANTU250/250-FCC FEIG ELECTRONIC GmbH Page 24 of 28 M40900-3de-ID-B.doc... -
Page 25: Antenna Pattern
® OBID i-scan Installation ID ISC.ANTU250/250 Antenna pattern Figure 15: Typical antenna pattern of the Antenna ID ISC.ANTU250/250-EU horizontal Figure 16: Typical antenna pattern of the Antenna ID ISC.ANTU250/250-EU vertical 345 350 FEIG ELECTRONIC GmbH Page 25 of 28 M40900-3de-ID-B.doc... - Page 26 OBID i-scan Installation ID ISC.ANTU250/250 Figure 17: Typical antenna pattern of the Antenna ID ISC.ANTU250/250-FCC horizontal 345 350 10 15 Figure 18: Typical antenna pattern of the Antenna ID ISC.ANTU250/250-FCC vertical 345 350 FEIG ELECTRONIC GmbH Page 26 of 28 M40900-3de-ID-B.doc...
-
Page 27: Technical Data
– E-Plane 65° – H-Plane 65° • Polarization Circular • VSWR < 1.5:1 • Antenna connection SMA socket (50Ω) Ambient • Temperature range - Operating -25°C to +55°C - Storage -25°C to +85°C FEIG ELECTRONIC GmbH Page 27 of 28 M40900-3de-ID-B.doc... - Page 28 Mechanical Data Mounting Set • Material Aluminum, steel zinc-plate • clamping zone - circular profile 30 mm - 60 mm • Weight about 380 g • alignment of the antenna Adjustable at three orientation FEIG ELECTRONIC GmbH Page 28 of 28 M40900-3de-ID-B.doc...
