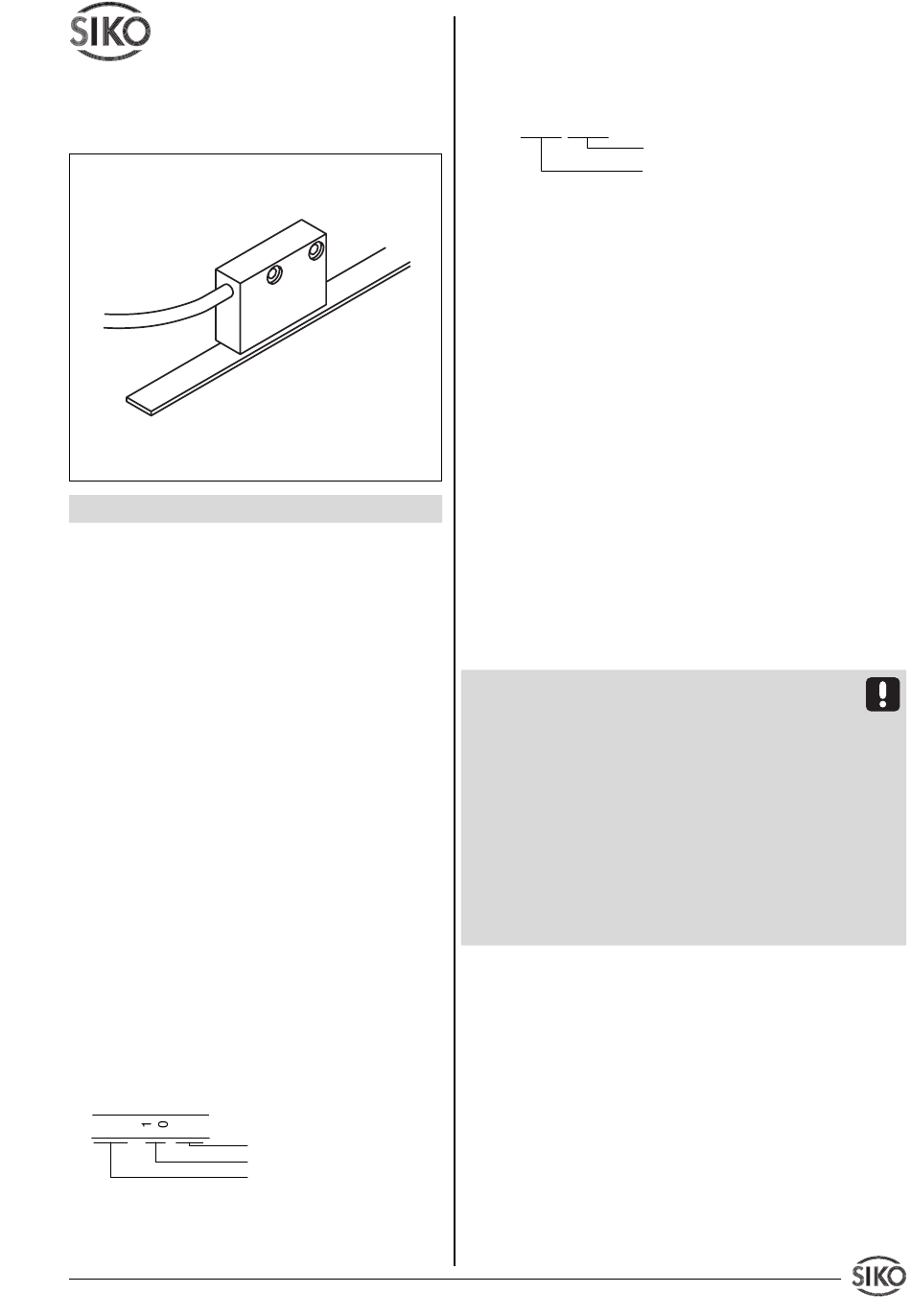

Siko MSK+MB User Information

Benutzerinformation
MSK+
MB,MB5,MB20
Magnetsensor und Magnetband
DEUTSCH
1. Sicherheitshinweise
• Lesen Sie vor der Montage und der Inbetrieb-
nahme dieses Dokument sorgfältig durch. Be-
achten Sie zu Ihrer eigenen Sicherheit und der
Betriebssicherheit alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen
und die Angaben auf dem Typenschild als Be-
dingung.
• Garantieansprüche gelten nur für Produkte
der Firma SIKO GmbH. Bei dem Einsatz in
Verbindung mit Fremdprodukten besteht für das
Gesamtsystem kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenom-
men werden. Für weitere Fragen steht Ihnen die
Firma SIKO GmbH gerne zur Verfügung.
2. Identifikation
Magnetband: Das Magnetband ist durch eine
fortlaufende Bedruckung identifizierbar.
Beispiel: Magnetband "MB"
NNNN 5000
MB
Bandgenauigkeit 0.1/0.05 0.1/0.05 0.1
Polbreite 5
Bandbreite 10
MSK+MB... Datum 22.02.2000
Polbreite: 5mm
Bandgenauigkeit: 0.1mm
Seriennummer
MB5 MB20
5 5
5 20
Art.Nr. 78334

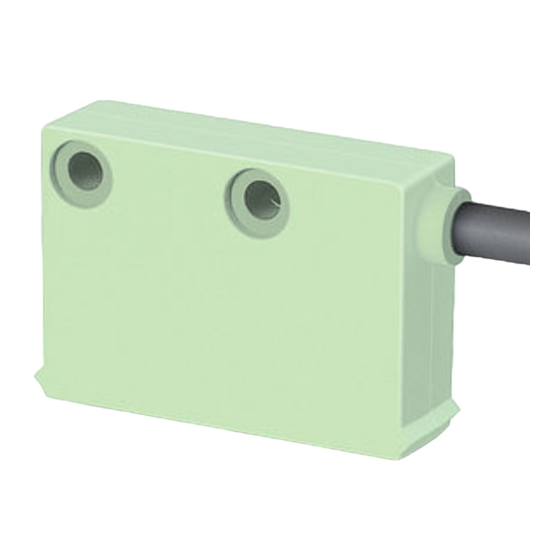

Magnetsensor: Das Typenschild zeigt den Ge-
rätetyp mit Variantennummer. Die Lieferpapiere
ordnen jeder Variantennummer eine detaillierte
Bestellbezeichnung zu.
z.B. MSK-0023
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen
IP-Schutzart vorgenommen werden. Das Sy-
stem muss ggfs. zusätzlich gegen schädliche
Umwelteinflüsse, wie z.B. Spritzwasser, Lö-
sungsmittel, Staub, Schläge, Vibrationen, star-
keTemperaturschwankungen geschützt werden.
3.1 Montage Magnetband
Die Montage muss plan zur Montagefläche bzw.
der zu messenden Strecke erfolgen. Welligkei-
ten verschlechtern immer die Messgenauigkeit.
Überall wo aufgrund unzureichender Befestigungsmöglich-
keiten keine geeignete Montage des Magnetbandes möglich
ist, kann das Magnetband Typ MB in eine als Zubehör
lieferbare Profilschiene (z.B. Typ PS oder PS1) montiert
werden. Dadurch entsteht eine kompakte Magnetbandein-
heit.
Aus technischen Gründen muss bei der Länge,
gegenüber der Messstrecke, ein Zumaß von
25mm berücksichtigt werden.
Achtung ! Um optimale Verklebungen zu
erreichen müssen alle antiadhäsiven Fremdsub-
stanzen (Öl, Fett, Staub usw.) durch möglichst
rückstandslos verdunstende Reinigungsmittel
entfernt werden. Als Reinigungsmittel eignen
sich u.a. Ketone (Aceton) oder Alkohole, die u.a.
von den Firmen Loctite und 3M als Schnellreini-
ger angeboten werden. Die Klebeflächen müs-
sen trocken sein und es ist mit höchstmögli-
chem Anpressdruck zu verkleben. Die Verkle-
bungstemperatur ist optimal zwischen 20 und
30°C in trockenen Räumen.
Tip ! Bei Verklebung langer Bänder sollte die
Schutzfolie des Klebebandes über eine kurze
Teilstrecke abgezogen werden, um das Band zu
fixieren. Daraufhin erfolgt das Ausrichten des
Bandes. Nun kann über die restliche Länge die
Schutzfolie, unter gleichzeitigem Andruck des
Bandes, seitlich herausgezogen werden. (als
Hilfsmittel kann eine Tapetenandrückwalze ver-
wendet werden)
Montageschritte (Abb. 1)
• Befestigungsfläche (1) sorgfältig reinigen.
• Am Magnetband die Schutzfolie (2) des Kle-
bebandes (3) entfernen.
Z.Nr. 8668027
Varianten-Nr.
Geräte-Typ
Änd.Stand 67/00 1
