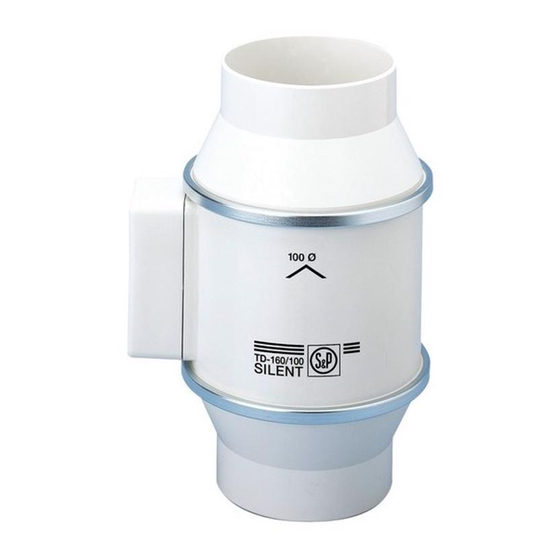

Summary of Contents for S&P TD - ECOWATT TD-160/100

  • Page 1 TD - ECOWATT...
  • Page 2 TD-160/100 1 2 3 4 5 REB-ECOWATT...
  • Page 3 TD-250/100, 350/125 IN GND +10 +24 L 230V~ 1 2 3 4 5 IN GND +10 +24 REB-ECOWATT L 230V~ CONTROL-ECOWATT...
  • Page 4: External Sensor

    TD-250/100, 350/125 IN GND +10 +24 IN GND +10 +24 230V~ 230V~ OUTM OUTM 0..10V 29 28 0..10V CONTROL-ECOWATT AC/DC CONTROL-ECOWATT DC/DC IN GND +10 +24 230V~ GND V+ 0..10V EXTERNAL-SENSOR...
  • Page 5 TD-500/150, TD-500/160, TD-800/200 24V 10V 0V...
  • Page 6 TD-500/150, TD-500/160, TD-800/200 24V 10V 0V 1 2 3 4 5 REB-ECOWATT...
  • Page 7 TD-500/150, TD-500/160, TD-800/200 24V 10V 0V OUTM 0..10V CONTROL-ECOWATT AC/DC...
  • Page 8 TD-500/150, TD-500/160, TD-800/200 24V 10V 0V OUTM +24 0V 0..10V 28 29 CONTROL-ECOWATT DC/DC...
  • Page 9 TD-1300/250, 2000/315 1 2 3 4 5 230V ± 15% 50/60Hz REB-ECOWATT OUTM 0..10V 230V ± 15% 50/60Hz CONTROL-ECOWATT AC/DC...
  • Page 10 Manual de instrucciones ESPAÑOL Le agradecemos la confianza depositada en S&P mediante la compra de este producto, que ha sido fabricado según reglas técnicas de seguridad, conformes a las normas de la CE. Antes de instalar y poner en funcionamiento este producto, lea atentamente el presente libro de instrucciones pues contiene indicaciones importantes para su seguridad y la de los usuarios durante la instalación, uso y mantenimiento de este producto.
  • Page 11 - Compruebe que los valores de tensión y frecuencia de la red de alimentación son iguales a los indicados en la placa de características. - En la instalación eléctrica deberá incorporar un interruptor omnipolar con una abertura entre contactos de al menos 3 mm, adecuado a la carga y que responda a normas vigentes - Para la conexión eléctrica siga las indicaciones del esquema de conexión.
  • Page 12 Instructions Manual ENGLISH Thank you for placing your confidence in S&P by buying this product. It has been manufactured following current technical safety regulations and in compliance with EC standard. Please read this instructions booklet carefully before installing or starting up the product. It contains important information on personal and user safety measures to be followed while installing, using and carrying out maintenance work on the equipment.
  • Page 13 - Check that the mains supply voltage and frequency values coincide with the stipulations on the characteristics plate. - The electrical installation must include a double pole switch with a contact clearance of at least 3 mm, correctly sized and in accordance with the electrical standards of the country of installation - Please follow the connections diagram for the electrical connections.
  • Page 14: Manuel D'instructions

    Manuel d’instructions FRANÇAIS Ce produit a été fabriqué en respectant de rigoureuses règles techniques de sécurité, conformément aux normes de la CE. Avant d’installer et d’utiliser ce produit, lire attentivement ces instructions qui contiennent d’importantes indications pour votre sécurité et celle des utilisateurs, pendant l’installation, l’utilisation et l’entretien de ce produit.
  • Page 15 - Vérifier que les valeurs de tension et de fréquence du réseau d’alimentation sont égales à celles indiquées sur la plaque caractéristique. - Pour le raccordement, la ligne électrique devra prévoir un interrupteur omnipolaire ayant une ouverture entre contacts d’au moins 3 mm, bien dimensionné par rapport à la charge et conforme aux normes en vigueurs.
  • Page 16 Anweisungshandbuch DEUTSCH Wir bedanken uns für das Vertrauen, das Sie uns durch den Kauf dieses S&P Produktes entgegengebracht haben. Dieses Produkt entspricht den sicherheitstechnischen Regelungen und wurde in Übereinstimmung mit den CE-Bestimmungen hergestellt. Vor dem Einbau und der Inbetriebnahme lesen Sie bitte diese Betriebsanleitung aufmerksam durch.
  • Page 17 Wenn Sie das Gerät installieren, stellen Sie sicher, dass alle Befestigungen ordnungsgemäß durchgeführt wurden und dass Aufhängungen sowie sonstige Fixierungen auf einen dauerhaften Betrieb des Gerätes bei dessen maximaler Leistung ausgelegt sind. Bevor Sie am Gerät arbeiten, stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist, selbst dann, wenn das Laufrad nicht dreht.
  • Page 18 Gebruiksaanwijzing NEDERLANDS Wij willen u graag bedanken voor het vertrouwen dat u in S&P stelt door de aankoop van dit product, dat is geproduceerd in overeenstemming met de CE-normen. Wij verzoeken u voordat u over gaat tot de installatie en de inbedrijfstelling van dit product deze handleiding aandachtig te lezen.
  • Page 19 - Controleer of de spannings- en frequentiewaarden van het elektriciteitsnet dezelfde zijn als deze vermeld op het kenplaatje. - De elektrische installatie moet voorzien zijn van een dubbelpolige schakelaar met een contactafstand van ten minste 3mm, verdere aansluiting conform de in het land van installatie geldende normen - Volg voor de elektrische aansluiting de aanwijzingen op het elektrisch schema.
  • Page 20: Manual De Instruções

    Manual de instruções PORTUGUÊS Agradecemos a confiança depositada na S&P ao comprar este produto, o qual foi fabricado segundo as regras técnicas de segurança conformes as normas da CE. Antes de instalar e pôr em funcionamento este produto, leia com atenção o presente manual de instruções pois contém indicações importantes para a sua segurança e para a dos utilizadores durante a instalação, uso e manutenção deste produto.
  • Page 21 - Antes de manipular este aparelho, certifique-se que está desligado da rede, mesmo se já estiver parado. - Verifique que os valores de tensão e frequência da rede de alimentação são iguais aos indicados na placa de características . - Na instalação eléctrica do aparelho deverá ser incorporado um interruptor omnipolar com uma abertura entre contactos de pelo menos 3 mm, adequado à...
  • Page 22 Manuale di istruzioni Italiano La ringraziamo per la fiducia che ha riposto in S&P mediante l’acquisto di questo prodotto, che è stato fabbricato seguendo regole tecniche di sicurezza, secondo le norme della CE. Prima di installare o mettere in funzione questo prodotto, legga attentamente il presente libro di istruzioni poiché...
  • Page 23 - Verifichi che i valori di tensione e frequenza della rete di alimentazione sono uguali a quelli indicati nella targhetta delle caratteristiche. - L'installazione elettrica dovrà icludere un interruttore omnipolare con una apertura trai contatti di 3 mm. di adeguata potenza e che risponda agli standard delle normative vigenti nel paese.
  • Page 24: Návod K Obsluze

    Návod k obsluze ÈESKY D kujeme Vám za d v ru, kterou jste vložili do S&P tím, že jste si koupili tento výrobek, ì ù ì zhotovený v souladu s technickými na ízeními o bezpe nosti dle norem EC. ø è...
  • Page 25 - P i elektrickém zapojení postupujte dle p íslušného zapojovacího schématu. ø ø - Má-li instalace uzemn ní, zkontrolujte, zda bylo provedeno správn . Dále se ì ì p esv d te, zda jsou zapnuty tepelné ochrany, p ípadn , ochrany proti p ep tí, a ø...
  • Page 26 Bruksanvisning SVENSKA Vi är tacksamma för det förtroende ni har visat S&P genom att köpa denna produkt, som har tillverkats i enlighet med gällande CE-normer. Innan denna produkt installeras och sätts igång, läs uppmärksamt denna bruksanvisning, då den innehåller viktiga anvisningar vad gäller säkerhet för produkten i sig men också...
  • Page 27 - Kontrollera att värdena på spänning och frekvens som är att tillgå är de samma som de som anges på märkskylten. - Den elektriska installationen måste inkludera en 2-polig brytare med minst 3mm kontaktgap samt vara korrekt dimensionerad enligt gällande lokala bestämmelser i det landet där den installeras - För den elektriska kopplingen, följ anvisningarna i kopplingsschemat.
  • Page 28 Instruktions håndbog DANSK S&P takker for den ved køb af dette produkt udviste tillid. Produktet er fremstillet i henhold til de gældende tekniske sikkerhedsregler og EF normer. Før installation og start af dette produkt, bør De gennemlæse denne instruktions bog, som indeholder vigtige sikkerheds instruktioner som skal observeres såvel af installatøren som af brugeren under installation, brug og vedligeholdelse.
  • Page 29 - Den elektriske installation skal inkludere en korrekt afbryder, dobbelt pol afbryder med en afstand på mindst 3 mm, ogi fuld overensstemmelse med de lovmæssige krav. - Kontroller at en eventuel jordforbindelse er korrekt udført og at termorelæerne for overspænding er forbundet og justeret til de tilsvarende værdier. - Hvis ventilatoren forbindes til en kanal, skal denne være udelukkende til brug for ventilations systemet.
  • Page 30 Instrukcja obs ugi ù POLSKI Dzi kujemy za zaufanie, jakim obdarzyli Pa stwo firm S&P dokonuj c zakupu tego produktu, æ ñ æ à wytworzonego zgodnie z zasadami technicznymi spe niaj cymi wymagania norm UE. ù à Przed zainstalowaniem i uruchomieniem nale y dok adnie przeczyta niniejsz instrukcj ý...
  • Page 31 Przed manipulowaniem urz dzeniem, upewnij si czy jest ono fizycznie od czone od sieci à æ ùà zasilaj cej nawet, je eli jest wy czone. à ý ùà Sprawd czy warto ci napi cia i cz stotliwo ci sieci zasilaj cej s identyczne jak ê...
  • Page 32 Instrukcij gidas ø LIETUVI KALBA Ø D kojame jums už pasitik jim parodyt S&P perkant š produkt , kuris buvo ë ë à à á à gaminamas pagal technines saugos taisykles, atitinkan ias ES normas. è Prieš instaliuojant ir pradedant naudoti š produkt , atidžiai perskaitykite ši instrukcij á...
  • Page 33 - Elektrinis renginys turi tur ti 2 poli išjung j su kontaktais, kur tarp tarpeli á ë ø ë à ø atstumas b t ne mažesnis nei 3, o taip pat atitikti šalies elektros renginio û ø á standartus. - Elektros pajungimui sekite pajungimo schemos nurodymus. - Patikrinkite, kad žem s pajungimas, jei toks b t , buvo vykdytas teisingai ir ë...
  • Page 34 Åã÷åéñßäéï ×ñÞóçò ÅËËÇÍÉÊÁ Óáò åõ÷áñéóôïýìå ãéá ôçí åìðéóôïóýíç ðïõ äåß÷íåôå óôçí S&P áãïñÜæïíôáò áõôü ôï ðñïúüí ôï ïðïßï êáôáóêåõÜóôçêå âÜóåé ôùí ôå÷íéêþí êáíüíùí áóöáëåßáò ðïõ óõììïñöþíïíôáé ìå ôéò ðñïäéáãñáöÝò CE. Ðñïôïý åãêáôáóôÞóåôå êáé èÝóåôå óå ëåéôïõñãßá áõôü ôï ðñïúüí äéáâÜóôå ðñïóåêôéêÜ áõôü ôï Ýíôõðïï...
  • Page 35 ÅëÝãîôå üôé ïé ôéìÝò ôÜóçò êáé óõ÷íüôçôáò ôïõ ñåýìáôïò ôñïöïäïóßáò óõìöùíïýí ìå ôéò áíôßóôïé÷åò ôéìÝò ðïõ áíáãñÜöïíôáé óôçí ðëáêÝôá ìå ôá ÷áñáêôçñéóôéêÜ ôçò óõóêåõÞò. Ç çëåêôñéêÞ åãêáôÜóôáóç ôçò óõóêåõÞò ðñÝðåé íá ðåñéëáìâÜíåé Ýíá äéáêüðôç ðüëùí ìå áðüóôáóç åðáöþí ôïõëÜ÷éóôïí óýìöùíá ìå ôá çëåêôñéêÜ ðñüôõðá ôçò ÷þñáò åãêáôÜóôáóçò.
  • Page 36 Ðóêîâîäñòâî ïî ýêñïëóàòàöèè ÐÓÑÑÊÈÉ Áëàãîäàðèì çà äîâåðèå, ïðîÿâëåííîå ê ïðîäóêöèè êîìïàíèè "S&P", è ïîêóïêó äàííîãî èçäåëèÿ. Èçäåëèå èçãîòîâëåíî â ñîîòâåòñòâèè ñ òåõíè÷åñêèìè íîðìàìè áåçîïàñíîñòè, îòâå÷àþùèìè ñòàíäàðòàì Åâðîïåéñêîãî Ñîîáùåñòâà. Ïðåæäå ÷åì ïðèñòóïèòü ê óñòàíîâêå è çàïóñêó äàííîãî àïïàðàòà, âíèìàòåëüíî îçíàêîìüòåñü ñ äàííûì ðóêîâîäñòâîì ïî ýêñïëóàòàöèè.  íåì ñîäåðæàòñÿ óêàçàíèÿ, âàæíûå...
  • Page 37 Ïðåæäå ÷åì íà÷àòü êàêèå-ëèáî ðàáîòû ñ àïïàðàòîì, óáåäèòåñü â òîì, ÷òî îí îòêëþ÷åí îò ñåòè, äàæå åñëè àïïàðàò îñòàíîâëåí. Óáåäèòåñü â òîì, ÷òî çíà÷åíèÿ íàïðÿæåíèÿ è ÷àñòîòû ýëåêòðîñåòè ñîâïàäàþò ñ àíàëîãè÷íûìè çíà÷åíèÿìè, óêàçàííûìè íà íàêëåéêå ñ òåõíè÷åñêèìè õàðàêòåðèñòèêàìè. Äëÿ îñóùåñòâëåíèÿ çàùèòû ýëåêòðîóñòàíîâîê íåîáõîäèìî ïðåäóñìîòðåòü àâòîìàòè÷åñêèé...
  • Page 38 ²íñòðóêö³ÿ ç åêñïëóàòàö³¿ Äÿêóºìî çà äîâ³ð âèÿâëåíèé äî ïðîäóêö³¿ êîìïàí³¿ "S&P", òà ïîêóïêó öüîãî âèðîáó ÿêèé âèðîáëåíèé â³äïîâ³äíî äî òåõí³÷íèõ íîðì áåçïåêè ùî â³äïîâ³äàþòü ñòàíäàðòàì ªâðîïåéñüêîãî Ñîþçó. Ïåðø ÷èì ïðèñòóïèòè äî ³íñòàëþâàííÿ ³ çàïóñêó äàíîãî àïàðàòà óâàæíî îçíàéîìòåñü ç äàíîþ ³íñòðóêö³ºþ ç åêñïëóàòàö³¿ îñê³ëüêè â í³é óòðèìóºòüñÿ ³íôîðìàö³ÿ...
  • Page 39 Ïðè óñòàíîâö³ àïàðàòà ïåðåêîíàéòåñü â òîìó ùî âè ïðèçâåëè âñ³ çàêð³ïëåííÿ à òàêîæ â òîìó ùî ìàòåð³àë êîíñòðóêö³¿ íà êîòð³é ïðèçâåäåíà óñòàíîâêà º äîñòàòíüî òðèâàëèì ùîá âèòðèìàòè ä³þ àïàðàòà ùî ïðàöþº íà ìàêñèìàëüí³é ìîãóòíîñò³ Ïåðø ÷èì ðîçïî÷àòè áóäü ÿê³ ðîáîòè ç àïàðàòîì ïåðåêîíàéòåñü â òîìó ùî â³í â³ä³ìêíåíèé...
  • Page 40 Óïóòñòâî çà óïîòðåáó Çàõâàšó¼åìî Âàì øòî ñòå êóïîâèíîì îâîã ïðîèçâîäà êî¼è ¼å èçðà åí ïðåìà òåõíè÷êèì ïðàâèëèìà ñèãóðíîñòè ñàãëàñíèì ñà íîðìàòèâîì Åâðîïñêå çà¼åäíèöå ÅÇ óêàçàëè ïîâåðåœå S&P- . ó Ïðå íåãî øòî ïðîèçâîä ïîñòàâèòå è ïóñòèòå ó ðàä ïàæšèâî ïðî÷èòà¼òå ïðèðó÷íèê...
  • Page 41 - Ïðîâåðèòå äà ëè ñó âðåäíîñòè íàïîíà è ôðåêâåíöè¼å ó ìðåæè çà íàïà¼àœå èñòå êàî îíå êî¼å ñó íàçíà÷åíå íà ïëî÷è ñà ñâî¼ñòâèìà. - Åëåêòðè÷íî ïîâåçèâàœå ïîäðàçóìåâà äâîïîëíè ïðåêèäà÷ ñà ðàçìàêîì ïðè êîíòàêòó îä íà¼ìàœå ìì ó àäåêâàòíî¼ âåëè÷èíè è ïî ñòàíäàðäèìà ó Âàøî¼ çåìšè.
  • Page 43 www.solerpalau.com...
  • Page 44 KULLANMA KILA VUZU TÜRKÇE S&P ‘yi tercih etti iniz ve bu ürünü ald ð ýðý ý n z için te ekkür ederiz.Bu ürün CE þ standartlar na ve teknik güvenlik talimatlar na uyularak üretilmi tir. ý ý þ Lütfen cihaz monte edip çal t rmadan önce,ekipman n montaj s ras nda ve bak m ý...
  • Page 45 - Elektrik montaj nda; yeterli kapasitede, kontak aral ý ýðý en az 3mm olan ve montaj n ý yap ld ý ýðý ülkenin elektrik standartlar na uygun çift kutuplu anahtar kullan lmal d r. ý ý ý ý - Elektrik ba lant s için lütfen ba lant diyagram na bak n z. ð...
  • Page 46: Instructiuni De Utilizare

    Instructiuni de Utilizare ROMANA Va multumim pentru increderea acordata S&P prin cumpararea acestui produs. Acesta a fost fabricat respectand reglementarile tehnice in vigoare privind siguranta in exploatare si in conformitatea cu standardele EC. Va rugam sa cititi cu atentie acest prospect inainte de instalarea si punerea in functiune ale acestui produs.
  • Page 47 - Verificati daca sursa electrica de alimentare corespunde valorilor mentionate pe eticheta echipamentului. - Instalatia electrica trebuie sa includa un intrerupator/comutator dublu pol cu o distanta de contact de minim 3 mm, dimensionata corect in concordanta cu standardele electrice ale tarii unde se face instalarea. - Va rugam sa urmati diagrama conexiunilor pentru conectarea electrica.
  • Page 48 Lietošanas instrukcija Latviešu Pateicamies, ka izvç ç â l j ties S&P produktu, kas ražots, ievçrojot Eiropas Savienîbas standartam atbilstošas drošîbas tehnikas normas. Pirms ierîces lietošanas vai montâžas, l dzu, iepaz û îstieties ar lietošanas instrukciju. T aj â ir svarîga informâcija, kas attiecas uz J su droš û...
  • Page 49 - Veicot elektrîbas savienojumus, vadieties pçc shçmas. - Ja nepieciešams sazemçjums, pârbaudiet, ka tas ir pareizi pieslçgts, un arî to, ka termiskâ un pârslodzes aizsardzîba ir pievienota un atbilstoši pielâgota. - Ja ventilators tiek instalçts gaisvadâ, tam jâb t paredz û...
  • Page 50 ÐÚÊÎÂÎÄÑÒÂÎ ÇÀ ÈÇÏÎËÇÂÀÍÅ Áëàãîäàðÿ Âè çà îêàçàíîòî äîâåðèå â „S&P“, êóïóâàéêè òîçè ïðîäóêò Òîé å ïðîèçâåäåí ñëåäâàéêè óñòàíîâåíèòå òåõíè÷åñêè ïðàâèëà çà áåçîïàñíîñò è â ñúîòâåòñòâèå ñ ÅÑ ñòàíäàðòè. Ìîëÿ ïðî÷åòåòå òîâà ðúêîâîäñòâî âíèìàòåëíî ïðåäè ìîíòàæà èëè ïóñêàíåòî â åêñïëîàòàöèÿ íà ïðîäóêòà Òî ñúäúðæà âàæíà èíôîðìàöèÿ çà ëè÷íè è ïîòðåáèòåëñêè ìåðêè...
  • Page 51 - Ïðîâåðåòå äàëè ñòîéíîñòèòå íà íàïðåæåíèåòî ñúîòâåòñòâàò ñ îáîçíà÷åíèòå õàðàêòåðèñòèêè íà òàáåëàòà íà êîðïóñà. - Åëåêòðè÷åñêàòà èíñòàëàöèÿ òðÿáâà äà âêëþ÷âà äâóïîëþñåí êëþ÷ ñ êîíòàêòíî ðàçñòîÿíèå ïîíå ìì ïðàâèëíî èçìåðåíî è â ñúîòâåòñòâèå ñúñ ñòàíäàðòèòå çà åëåêòðè÷åñêè èíñòàëàöèè íà ñúîòâåòíàòà äúðæàâà. - Ìîëÿ...
  • Page 52: Eesti Keeles

    Kasutusjuhend EESTI KEELES Aitäh, et näitasite selle toote ostmise kaudu üles usaldust S&P vastu. See on toodetud, järgides kehtivaid tehnilise ohutuse reegleid ning vastavalt EÜ standarditele. Palun lugege seda kasutusjuhendit hoolikalt, enne kui toodet paigaldama või käivitama hakkate. See sisaldab olulist teavet isiklike ja kasutajate ohutusmeetmete kohta, mida tuleb järgida seadmete paigaldamise, kasutamise ja hooldustööde tegemisel.
  • Page 53 - Kontrollige, et toitepinge ja sagedus ühtiksid andmeplaadil näidatud sätetega. - Elektripaigaldus peab sisaldama ka kahepooluselist lülitit kontakti liikumisruumiga vähemalt 3 mm, see peab olema sobivate mõõtmetega ja vastama asukohariigi elektristandarditele. - Palun järgige elektriühenduste tegemisel ühendusskeemi. - Kui on tarvis maandust, siis kontrollige, et ühendataks piisav termiline- ja ülekoormuskaitse ning seda reguleeritaks vastavalt piirangutele.
  • Page 55 www.solerpalau.com...
