identiques. Établissez une connexion du convertisseur 1 TX au
convertisseur 2 RX et du convertisseur 1 RX au convertisseur 2
TX. Les longueurs maximales et spécifications de câble de fibre
dépendent au modèle (cf. Modèles).
ALIMENTATION
Branchez l'adaptateur secteur 5 V DC à la prise d'entrée du con-
vertisseur et puis à une prise d'alimentation régulière (90 – 265 V,
50/60 Hz). Utilisez uniquement l'adaptateur secteur inclus ou un
correspondant aux spécifications (puissance de sortie 5 Vcc, au
moins 1 A).

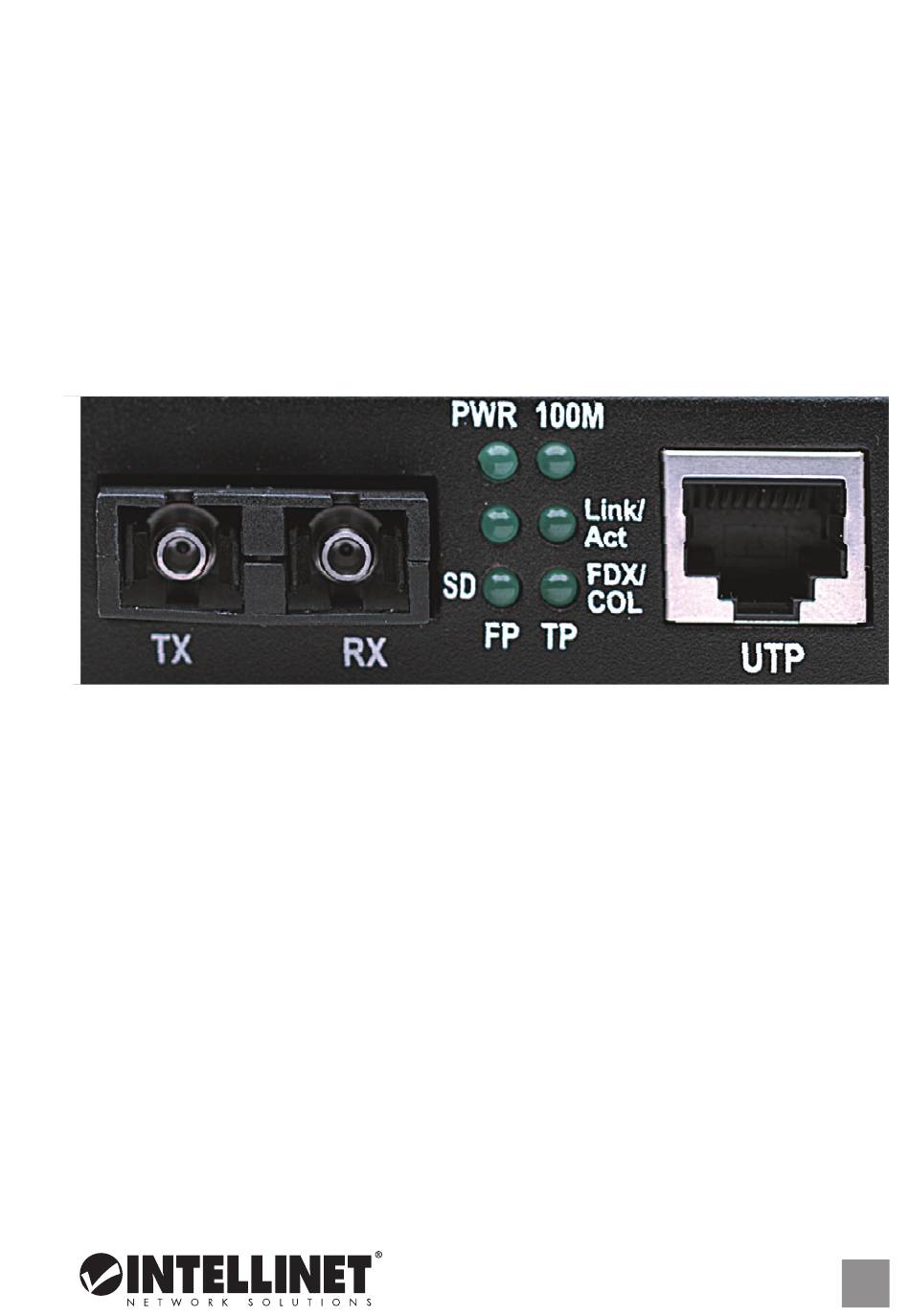

DELS
PWR – Allumée si l'adaptateur secteur est connecté.
100M – Allumée en cas de liaison 100 Mbit/s à la connexion
paires torsadées; pas allumée en cas de liaison 10 Mbit/s ou
d'aucune liaison.
Link/Act (TP = RJ45; FP = Fibre) – Allumée en cas de liaison
active; clignotant en cas de transmission de données; pas
allumée s'il n'y a pas de liason de réseau active.
FDX/COL (for TP/RJ45) – Allumée en cas de connexion Full duplex;
clignotant en cas de collisions de données; pas allumée en cas
de half duplex.
SD (pour FP/Fibre) – Allumée si signal optique est détecté;
autrement pas allumée.
Vous trouvez les spécifications sur intellinetnetwork.com.
