Convertidor de Medios Fast Ethernet
Gracias por comprar el Convertidor de Medios Fast Ethernet de
Intellinet. Conecte dos convertidores de medios ethernet para
una mayor distancia usando cable de fibra optica.
MODELOS
• 506502:
Convertidor de Medios Fast Ethernet
10/ 100Base-TX a 100Base-FX (SC) Multi-Modo, 2 km
• 506519:
Convertidor de Medios Fast Ethernet
10/100Base-TX a 100Base-FX (ST) Multi-Modo, 2 km
• 507332:
Fast Ethernet Single Mode Medienkonverter
10/100Base-TX a 100Base-FX (SC) Mono-Modo, 20 km

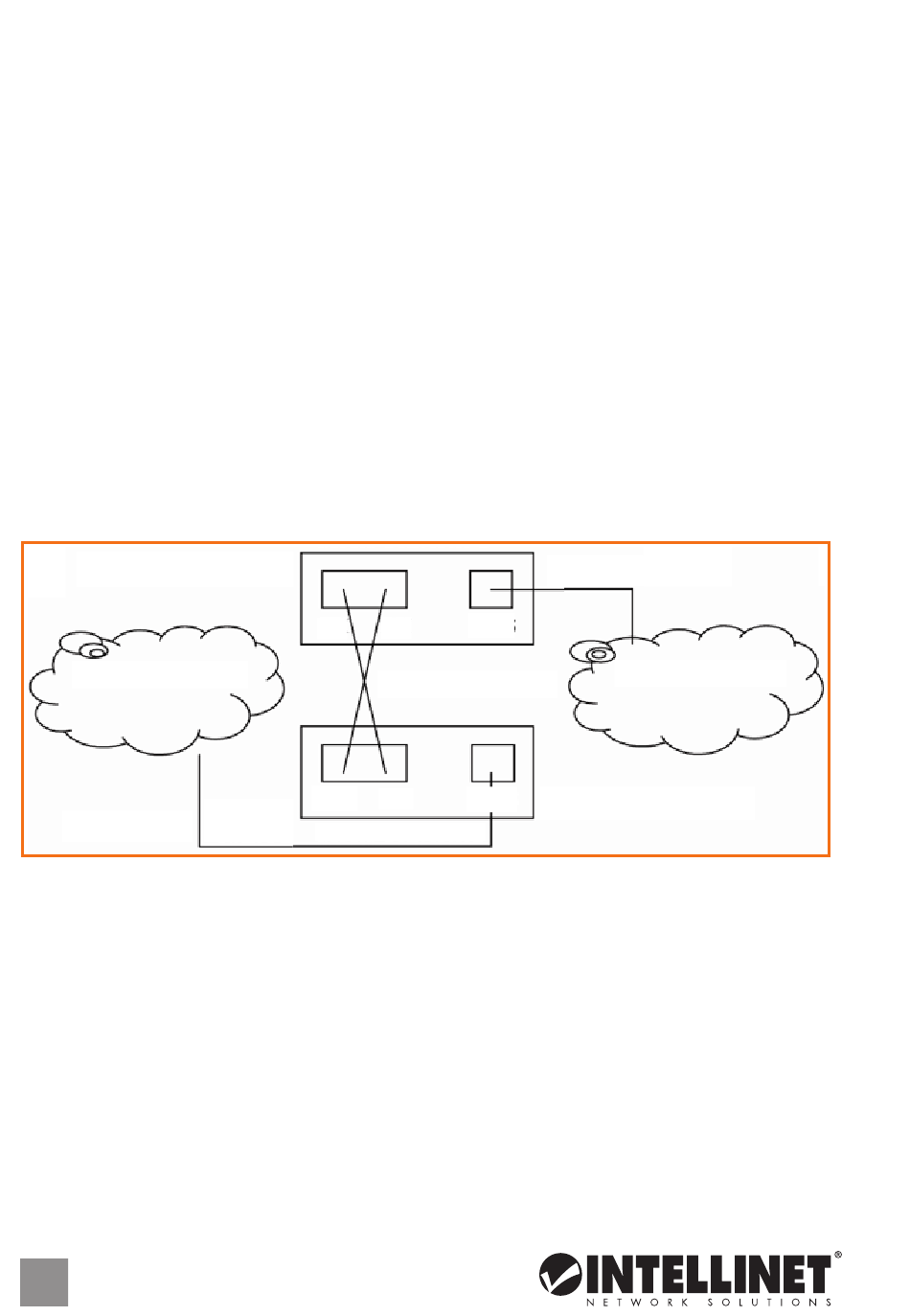

Media Converter 1
ETHERNET 1
Twisted Pair
CONEXIONES
Par Trenzado – RJ45
Conecte el puerto UTP del Convertidor de Medios al puerto RJ45
de la red LAN; Ej., un switch. Recomendamos usar cableado
Cat5e o superior.
Fibra Optica
Como se ha indicado, dos cables de fibra deben estar conectados
convertidores de medios identicos. Establezca la conexion del
6
ESPAÑOL
RJ45
RX
TX
OPTICAL FIBER
TX RX
RJ45
Twisted Pair
ETHERNET 2
Media Converter 2
