Fast Ethernet Media Converter
Grazie per aver scelto Fast Ethernet Media Converter Intellinet. I
Media converter collegano due reti Ethernet su una distanza più
lunga usando un cavo in fibra ottica.
MODELLI
• 506502:
Fast Ethernet Media Converter
10/100Base-TX a 100Base-FX (SC) Multimodale, 2 km
• 506519:
Fast Ethernet Media Converter
10/100Base-TX a 100Base-FX (ST) Multimodale, 2 km
• 507332:
Media Converter Fast Ethernet Single Mode
10/100Base-TX a 100Base-FX (SC) Single-Mode, 20 km

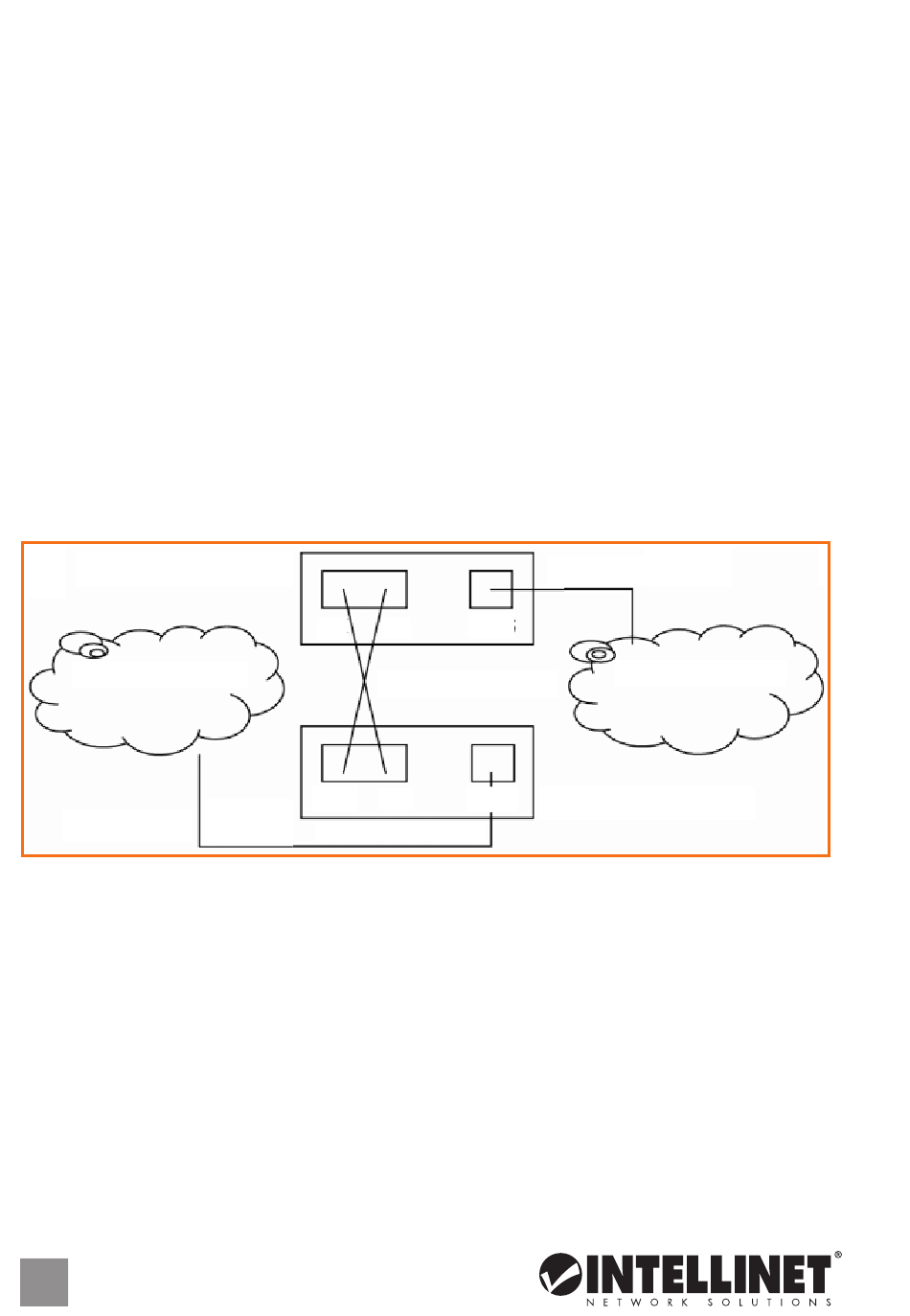

Media Converter 1
ETHERNET 1
Twisted Pair
CONNESSIONI
Twisted Pair – RJ45
Collega una porta UTP del media converter a una porta RJ45 sulla
rete; per esempio, a un Ethernet switch. Cat5e o cablaggi superiori
sono consigliati.
Fibra Ottica
Come indicato sopra, i due cavi in fibra ottica devono essere
collegati idealmente tra due media converter identici. Creare un
12
ITALIANO
RJ45
RX
TX
OPTICAL FIBER
TX RX
RJ45
Twisted Pair
ETHERNET 2
Media Converter 2
