Media Konwerter Fast Ethernet
Dziękujemy za zakup Media Konwertera Fast Ethernet Intellinet.
Za pomocą kabli optycznych Media Konwertery łączą na duże
odległości dwie sieci Ethernet.
MODELE
• 506502: Media Konwerter Fast Ethernet
10/100Base-TX RJ-45 na 100Base-FX SC wielomodowy, 2 km
• 506519: Media Konwerter Fast Ethernet
10/100Base-TX RJ-45 na 100Base-FX ST wielomodowy, 2 km
• 507332: Media Konwerter Fast Ethernet Jednomodowy
10/100Base-TX na 100Base-FX (SC) Jednomodowy, 20 km
Media Converter 1
ETHERNET 1
Twisted Pair
CONNECTIONS
Skrętka – RJ45
Za pomocą kabla Ethernet połącz port UTP media konwertera z
portem RJ45 urządzenia sieciowego, np. przełącznika. Zaleca się
stosowanie kabli Cat5e lub lepszych.
Światłowód

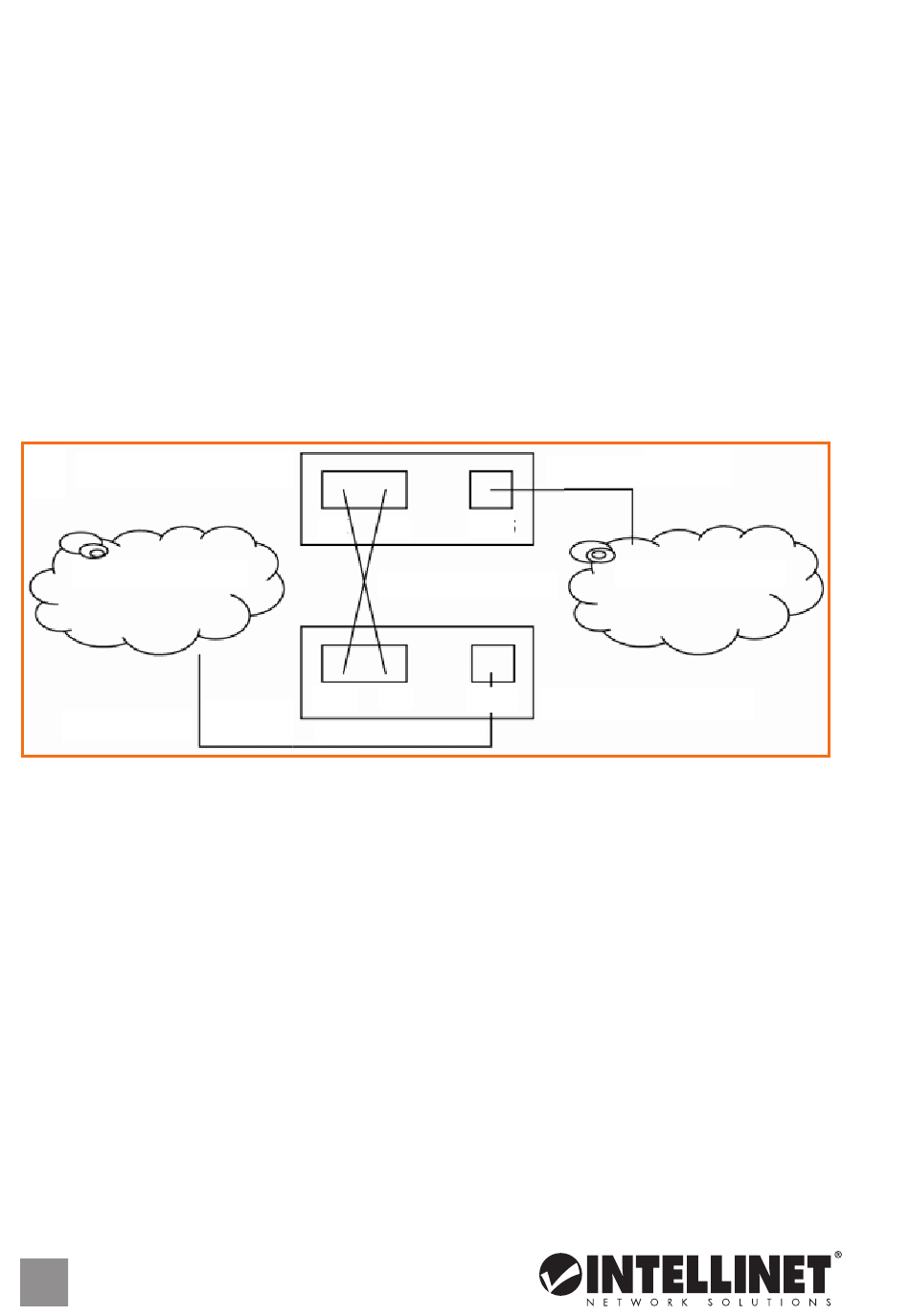

Jak pokazano na obrazku powyżej, końcówki światłowodów muszą
być podłączone do dwóch identycznych media konwerterów.
Połącz urządzenia ze sobą tak, aby jedna końcówka pierwszego
światłowodu była podłączona do portu TX pierwszego media
konwertera oraz druga końcówka pierwszego światłowodu była
10
POLSKI
RJ45
RX
TX
OPTICAL FIBER
TX RX
RJ45
Twisted Pair
ETHERNET 2
Media Converter 2
