Betriebsanleitung

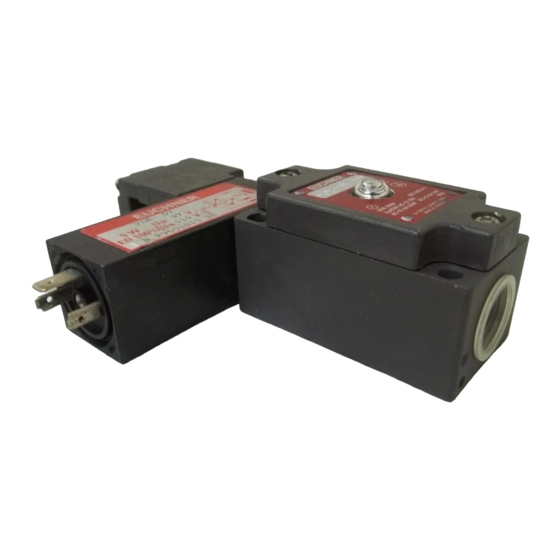

Sicherheitsschalter NZ.VZ...AS
Bestimmungsgemäßer Gebrauch
Sicherheitsschalter der Baureihe NZ.VZ...AS werden
als Slave am Sicherheitsbus AS-Interface Safety at
Work betrieben und arbeiten als Verriegelungseinrich-
tungen ohne Zuhaltung (Bauart 2). Der Betätiger be-
sitzt eine geringe Codierungsstufe. In Verbindung mit
einer beweglichen trennenden Schutzeinrichtung und
der Maschinensteuerung verhindert dieses Sicher-
heitsbauteil, dass gefährliche Maschinenfunktionen
ausgeführt werden, solange die Schutzeinrichtung
geöffnet ist. Wenn die Schutzeinrichtung während
der gefährlichen Maschinenfunktion geöffnet wird,
wird ein Stoppbefehl ausgelöst.
Das bedeutet:
Einschaltbefehle, die eine gefährliche Maschinen-
f
funktion hervorrufen, dürfen erst dann wirksam wer-
den, wenn die Schutzeinrichtung geschlossen ist.
Das Öffnen der Schutzeinrichtung löst einen Stopp-
f
befehl aus.
Das Schließen einer Schutzeinrichtung darf kein
f
selbstständiges Anlaufen einer gefährlichen Maschi-
nenfunktion hervorrufen. Hierzu muss ein separater
Startbefehl erfolgen. Ausnahmen hierzu siehe
EN ISO 12100 oder relevante C-Normen
Vor dem Einsatz des Geräts ist eine Risikobeurteilung
an der Maschine durchzuführen z. B. nach folgenden
Normen:
EN ISO 13849-1, Sicherheitsbezogene Teile von
f
Steuerungen
EN ISO 12100, Sicherheit von Maschinen - Allge-
f
meine Gestaltungsleitsätze - Risikobeurteilung und
Risikominderung
IEC 62061, Sicherheit von Maschinen – Funktionale
f
Sicherheit sicherheitsbezogener elektrischer, elek-
tronischer und programmierbarer elektronischer
Steuerungssysteme.
Zum bestimmungsgemäßen Gebrauch gehört das
Einhalten der einschlägigen Anforderungen für den
Einbau und Betrieb, insbesondere nach folgenden
Normen:
EN ISO 13849-1, Sicherheitsbezogene Teile von
f
Steuerungen
EN ISO 14119 (ersetzt EN 1088), Verriege-
f
lungseinrichtungen in Verbindung mit trennenden
Schutzeinrichtungen
EN 60204-1, Elektrische Ausrüstung von Maschi-
f
nen.
Wichtig!
Der Anwender trägt die Verantwortung für die
f
korrekte Einbindung des Geräts in ein sicheres
Gesamtsystem. Dazu muss das Gesamtsystem
z. B. nach EN ISO 13849-2 validiert werden.
Wird zur Bestimmung des Perfomance Le-
f
vels (PL) das vereinfachte Verfahren nach
EN ISO 13849-1:2008, Abschnitt 6.3 benutzt,
reduziert sich möglicherweise der PL, wenn
mehrere Geräte hintereinander geschaltet werden.
Eine logische Reihenschaltung sicherer Kontakte
f
ist unter Umständen bis zu PL d möglich. Nähere
Informationen hierzu gibt ISO TR 24119.
Liegt dem Produkt ein Datenblatt bei, gelten die
f
Angaben des Datenblatts, falls diese von der
Betriebsanleitung abweichen.
Sicherheitshinweise
WARNUNG
Lebensgefahr durch unsachgemäßen Einbau oder
Umgehen (Manipulation). Sicherheitsbauteile erfüllen
eine Personenschutz-Funktion.
Sicherheitsbauteile dürfen nicht überbrückt,
f
weggedreht, entfernt oder auf andere Weise
unwirksam gemacht werden. Beachten Sie
hierzu insbesondere die Maßnahmen zur Ver-
ringerung der Umgehungsmöglichkeiten nach
EN ISO 14119:2013, Abschn. 7.
Der Schaltvorgang darf nur durch speziell dafür
f
vorgesehene Betätiger ausgelöst werden.
Stellen Sie sicher, dass kein Umgehen durch Er-
f
satzbetätiger stattfindet. Beschränken Sie hierzu
den Zugang zu Betätigern und z. B. Schlüsseln
für Entriegelungen.
Montage, elektrischer Anschluss und Inbetriebnah-
f
me ausschließlich durch autorisiertes Fachperso-
nal, welches über spezielle Kenntnisse im Umgang
mit Sicherheitsbauteilen verfügt.
Funktion
Der Sicherheitsschalter überwacht die Stellung von
beweglichen trennenden Schutzeinrichtungen. Beim
Einführen/Herausziehen des Betätigers werden die
Schaltkontakte betätigt.
Bei geschlossener Schutzeinrichtung sendet jeder
NZ.VZ...AS über den AS-Interface Bus eine schalter-
spezifische unverwechselbare Sicherheits-Codefolge
mit 8 x 4 bit. Diese Codefolge wird von einem AS-
Interface Sicherheitsmonitor ausgewertet.
Der erste Zwangsöffner wird über die AS-Interface
Eingangsbits D0 und D1, der zweite Zwangsöffner
wird über D2 und D3 abgebildet.
Der Sicherheitsschalter muss im AS-Interface Sicher-
heitsmonitor entsprechend konfiguriert werden (siehe
Betriebsanleitung des verwendeten AS-Interface
Sicherheitsmonitors und Zustandstabelle).
Auswahl des Betätigers
HINWEIS
Schäden am Gerät durch ungeeigneten Betätiger.
Achten Sie darauf den richtigen Betätiger auszu-
wählen.
Achten Sie dabei auch auf den Türradius und die
Befestigungsmöglichkeiten (siehe Bild 4).
Montage
HINWEIS
Geräteschäden durch falschen Anbau und ungeeig-
nete Umgebungsbedingungen
Sicherheitsschalter und Betätiger dürfen nicht als
f
Anschlag verwendet werden.
Beachten Sie EN ISO 14119:2013, Abschnitte 5.2
f
und 5.3, zur Befestigung des Sicherheitsschalters
und des Betätigers.
Beachten Sie EN ISO 14119:2013, Abschnitt 7,
f
zur Verringerung von Umgehungsmöglichkeiten
einer Verriegelungseinrichtung
Schützen Sie den Schalterkopf vor Beschädigung
f
sowie vor eindringenden Fremdkörpern wie Spä-
nen, Sand, Strahlmitteln usw.

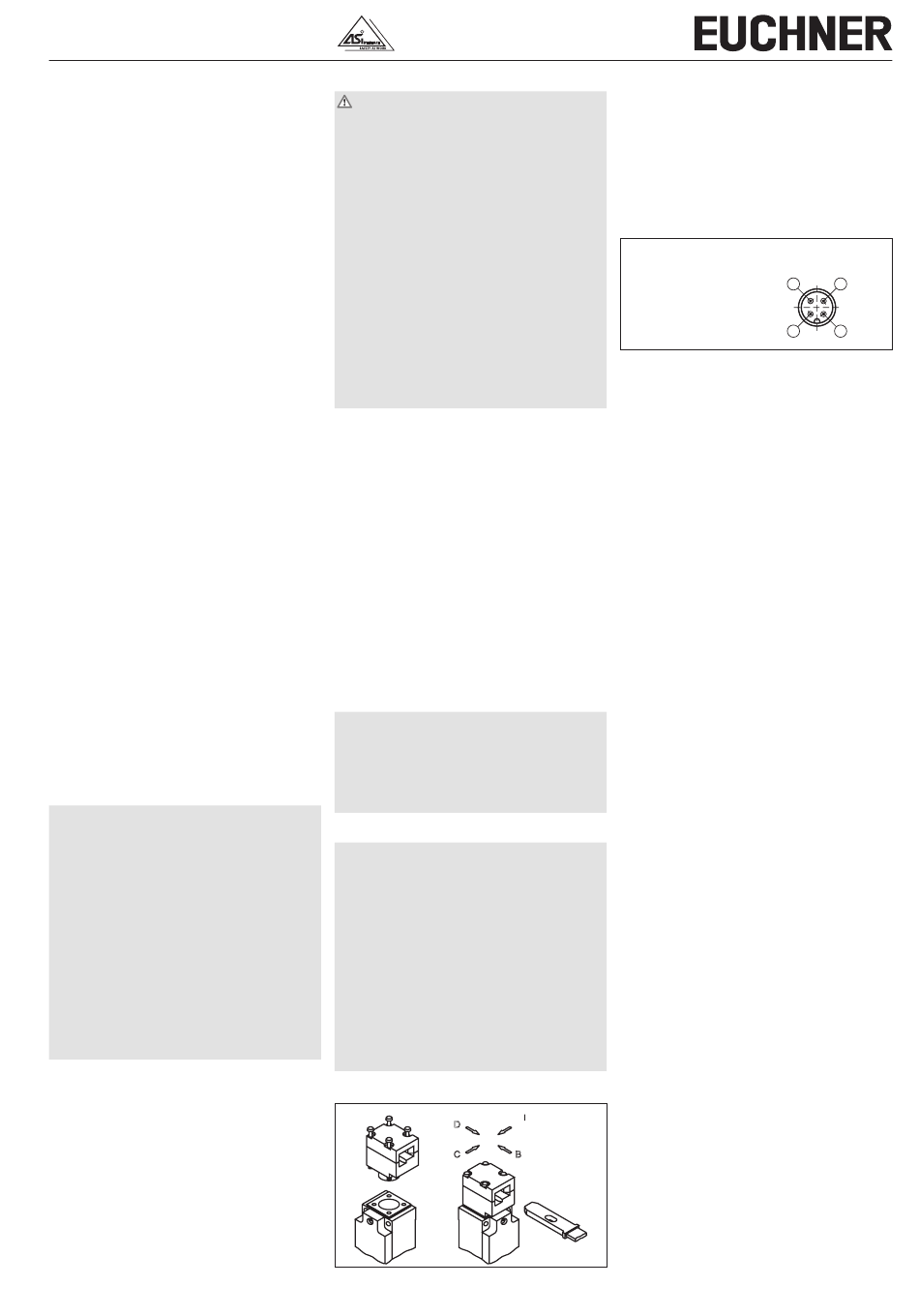

Umstellen der Betätigungsrichtung
Anfahrrichtung im Auslieferungszustand
D
C
Bild 1: Umstellen der Betätigungsrichtung
1
1. Schrauben am Betätigungskopf lösen.
2. Gewünschte Richtung einstellen.
3. Schrauben mit 1,2 Nm anziehen.
Elektrischer Anschluss
Der Anschluss des Sicherheitsschalters an das
Bussystem erfolgt mit einem 4-poligen Anschluss-
kabel mit M12-Steckverbinder über eine passive
AS-Interface Verteilerbox mit gelbem und schwarzem
AS-Interface Kabel.
1 AS-Interface +
2 Hilfsspannung
3 AS-Interface -
4 Hilfsspannung 24 V
Bild 2: Anschlussbelegung M12-Steckverbinder
Für Geräte mit Steckverbinder gilt:
Auf Dichtheit des Steckverbinders achten.
f
Inbetriebnahme
Einstellen der AS‑Interface Adresse
Das Einstellen der Adresse ist vor oder nach der
Montage möglich.
Die AS-Interface Adresse des Sicherheitsschalters
wird mit einem AS-Interface Programmiergerät ein-
gestellt. Adresse 1 bis 31 ist gültig.
Dazu wird das Programmiergerät mit einem Pro-
grammierkabel an den M12-Steckverbinder des
Sicherheitsschalters angeschlossen.
Auslieferungszustand ist die Adresse 0 (im Betrieb
leuchtet die AS-Interface LED Fault !).
Konfiguration im AS‑Interface
Sicherheitsmonitor
(siehe Betriebsanleitung AS-Interface Sicherheitsmo-
nitor und Zustandstabelle)
Der Sicherheitsschalter wird im AS-Interface Si-
cherheitsmonitor mit der eingestellten AS-Interface
Adresse z. B. wie folgt konfiguriert:
Zweikanalig abhängig
f
Synchronisationszeit: typ. 3 s
f
Die Synchronisationszeit muss eventuell auf höhere
Werte eingestellt werden. Dies hängt jeweils von
der Applikation und der Anfahrgeschwindigkeit des
Betätigers ab.
mit Anlauftestung (entsprechend Risikoanalyse)
f
In dieser Betriebsart ist zur Durchführung der An-
lauftestung vor jedem Wiederanlauf das Öffnen der
Schutzeinrichtung erforderlich.
LED‑Anzeigen
Der AS-Interface Buszustand wird über zwei LEDs
(Power, Fault) angezeigt.
E (A)
Betätigungskopf
B
Ansicht Steckverbinder
Sicherheitsschalter
4 3
0 V
1 2
