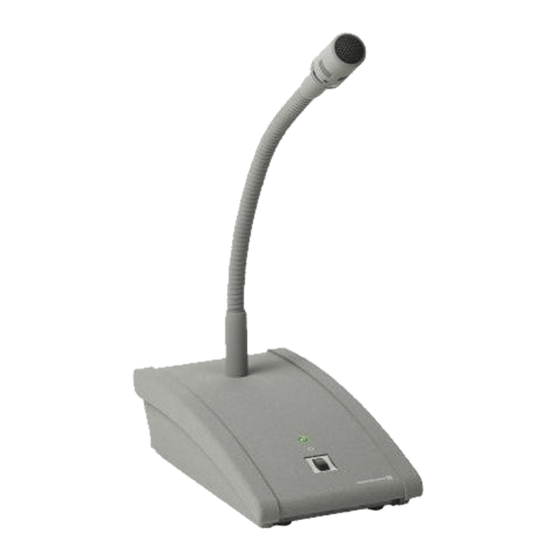

- Page 1 PRODUKTINFORMATION PRODUCT INFORMATION INFORMATIONS DE PRODUIT MTS 67 Tischsprechstelle Desktop Microphone Unit Poste d’appel...
-
Page 2: Table Of Contents
INHALT / CONTENTS / SOMMAIRE BEDIENUNGSANLEITUNG MTS 67 Produktbeschreibung ....Seite Anwendung ......Seite Anschluss und Belegung. -
Page 3: Bedienungsanleitung Mts 67
BEDIENUNGSANLEITUNG MTS 67 Die Anschlussbelegung des eingebauten 5-pol. XLR-Steckers ist: Pin 1: Masse Pin 2: Audio + Sie haben sich für die Tischsprechstelle MTS 67 entschieden. Wir Pin 3: Audio - danken für Ihr Vertrauen. Um die besten Ergebnisse zu erzielen, Pin 4: Steuerausgang Open Collector 50 mA / 55 V bitten wir die folgenden Hinweise zu beachten. -
Page 4: Zusatzfunktionen Mts 67/5
Zusatzfunktionen MTS 67/5 Technische Daten Steuerausgang - Ansteuerung externer Geräte Wandlerprinzip ... . . Kondensator (Back-Elektret) Pin 4 ist ein Open Collector Steuerausgang zur Ansteu erung externer Übertragungsbereich Geräte. Bei aktiviertem Mikrofon wird der Aus gang niederohmig (Stellung linear) . -
Page 5: Operating Instructions Mts 67
OPERATING INSTRUCTIONS MTS 67 This is the pin assignment of the 5-pin XLR connector: Pin 1: Ground Pin 2: Audio+ Thank you for selecting the MTS 67 desktop microphone unit. Please Pin 3: Audio- take some time to read carefully through this operating instructions Pin 4: Control output Open Collector 50 mA / 55 V before setting up the equipment. -
Page 6: Additional Functions Of Mts 67/5
Additional Functions of MTS 67/5 Technical Specifications Control output - Control of external devices Transducer type ... . . Condenser (back electret) Pin 4 is an open collector control output to control external devices. Frequency response (linear) . -
Page 7: Notice D'utilisation Mts 67
NOTICE D’UTILISATION MTS 67 L’affectation des 5 broches de la fiche XLR: Broche 1: masse, Broche 2: audio+, Nous vous félicitons pour l’achat de la poste d’appel MTS 67 et vous Broche 3: audio-, remercions de votre confiance. Veuillez lire atten tive ment ces notices Broche 4: sortie de contrôle «Open Collector»... -
Page 8: Fonctions Supplémentaires Mts 67/5
• 90 ou 150 Spécifications techniques Deux niveaux d’atténuation des graves pour la suppression Type de transducteur ..Condensateur («back-électret») d’interférences à basse fréquence, comme par exemple des bruits de Bande passante frottement ou des effets de la prise de son à... -
Page 9: Courbe De Fréquence
Frequenzgang / Frequency Response Curve / Schaltbilder / Wiring Diagrams / Courbe de fréquence Diagrammes de câblage... - Page 10 MTS 67/7 Richtdiagramm / Polar Pattern / Directivité...
- Page 11 Theresienstr. 8 | 74072 Heilbronn – Germany Tel. +49 (0) 7131 / 617 - 0 | Fax +49 (0) 7131 / 617 - 224 info@beyerdynamic.de | www.beyerdynamic.de Weitere Vertriebspartner weltweit finden Sie unter www.beyerdynamic.de For further distributors worldwide, please go to www.beyerdynamic.com...
