Cómo realizar la instalación eléctrica del ventilador de techo (control de pared CW40)
Si siente que no posee la experiencia o los conocimientos eléctricos necesarios, contrate a un electricista
autorizado para instalar el ventilador.
ADVERTENCIA
Para evitar posibles descargas eléctricas, asegúrese de
que la electricidad esté desconectada en la caja de fusibles
principal antes de realizar la instalación eléctrica.
NOTA: Si no está seguro si la caja de distribución
eléctrica tiene conexión a tierra, pida asesoramiento a
un electricista autorizado, ya que la conexión a tierra es
importante para un funcionamiento seguro.

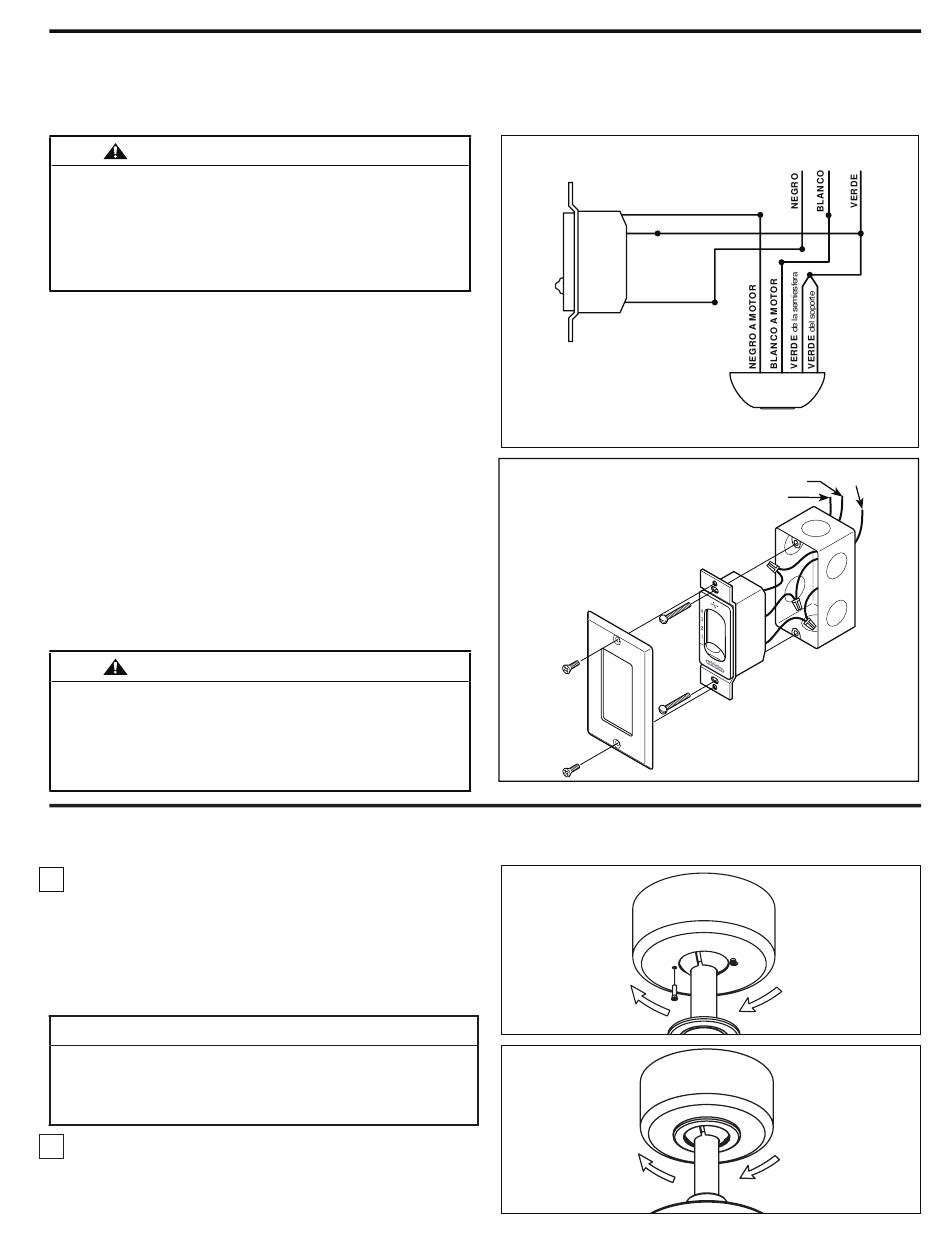

1. Instalación del control de pared (Figuras 1 y 2):
• Con la electricidad todavía desconectada, retire la
placa para pared y el interruptor existentes.
• Realice las conexiones eléctricas con tuercas para
terminales como se muestra en la Figura 1.
– Un cable negro de la unidad de control de pared a
cable negro (suministro con carga).
– Un cable negro de la unidad de control de pared a
cable negro que conecta con la caja de distribución
eléctrica del techo.
– Un cable verde de la unidad de control de pared a
cable de conexión a tierra que conecta con la caja
de distribución eléctrica del techo.
• Fije la unidad de control de pared a la caja de distribución
eléctrica con los dos tornillos de 6-32 suministrados.
• Fije la placa de pared al frente del control de interruptor
con los dos tornillos pequeños suministrados.
NOTA: El cable azul DEBE estar cubierto si no instala el kit de
iluminación opcional.
ADVERTENCIA
Verifique que todas las conexiones estén bien ajustadas,
incluida la conexión a tierra, y que no haya ningún cable
desnudo visible en los conectores de cables, a excepción
del cable de conexión a tierra. No haga funcionar el
ventilador hasta que las aspas estén colocadas. Podrían
producirse ruidos y daños en el ventilador.
1 . Retire uno de los dos tornillos de reborde de la
abrazadera para colgar. Afloje el segundo tornillo de
reborde sin retirarlo del todo. Ensamble la base girando
el chavetero de la base sobre el tornillo de reborde de
la abrazadera para colgar. Ajuste el tornillo de reborde.
Ensamble por completo el segundo tornillo de reborde
que antes había retirado y ajústelo. (Figura 1a)
▲ADVERTENCIA
Para evitar una posible descarga eléctrica o incendio,
asegúrese de colocar los cables eléctricos completamente
dentro de la carcasa de la base, y de no apretarlos entre la
carcasa y el techo.
2. Coloque y ajuste firmemente la cubierta para el tornillo
de la base sobre los tornillos de reborde de la abrazadera
para colgar mediante el mecanismo de seguro por giro del
chavetero. (Figura. 1b)
Instalación de la cubierta del capuchón
NEGRO A VENTILADOR
VERDE A CABLE DE
CONEXIÓN A
TIERRA
NEGRO
A CABLE
CON CARGA
Suministro a ventilador
21
SUMINISTRO DE 120 V de CA
(suministrado por el usuario)
Figura 1 Figura 1
Suministro
con carga
Tierra
Figura 2
Figura 1a
Figura 1b
