Instrucciones Para El Desempaque - Fanimation FP4630SN The Zonix Owner's Manual

Este manual está diseñado para facilitar lo más posible el ensamblaje, la
instalación, el funcionamiento y el mantenimiento de su ventilador de techo.
Herramientas necesarias
para el ensamblaje
• Destornillador Phillips
• Escalera de tijera
• Destornillador de ¼˝
ADVERTENCIA
Antes de ensamblar el ventilador de techo, consulte la
sección sobre el método correcto de instalación eléctrica del
ventilador (página 18). Si siente que no posee la experiencia
o los conocimientos eléctricos necesarios, contrate a un
electricista autorizado para instalar el ventilador.
Para su comodidad, marque cada uno de los pasos. A medida que completa cada paso, coloque una marca de verificación.
Con esto se asegurará de completar todos los pasos y podrá saber desde dónde retomar si fuera interrumpido.
ADVERTENCIA
No instale ni utilice el ventilador si falta alguna pieza
o si hay piezas dañadas. Este producto está diseñado
para ser usado sólo con las piezas suministradas o los
accesorios indicados por Fanimation específicamente
para el mismo. La sustitución de piezas o accesorios
que Fanimation no designó para usar con este producto
podría ocasionar lesiones personales o daños en el
ventilador. Póngase en contacto con su tienda si faltan
piezas o hay piezas dañadas.

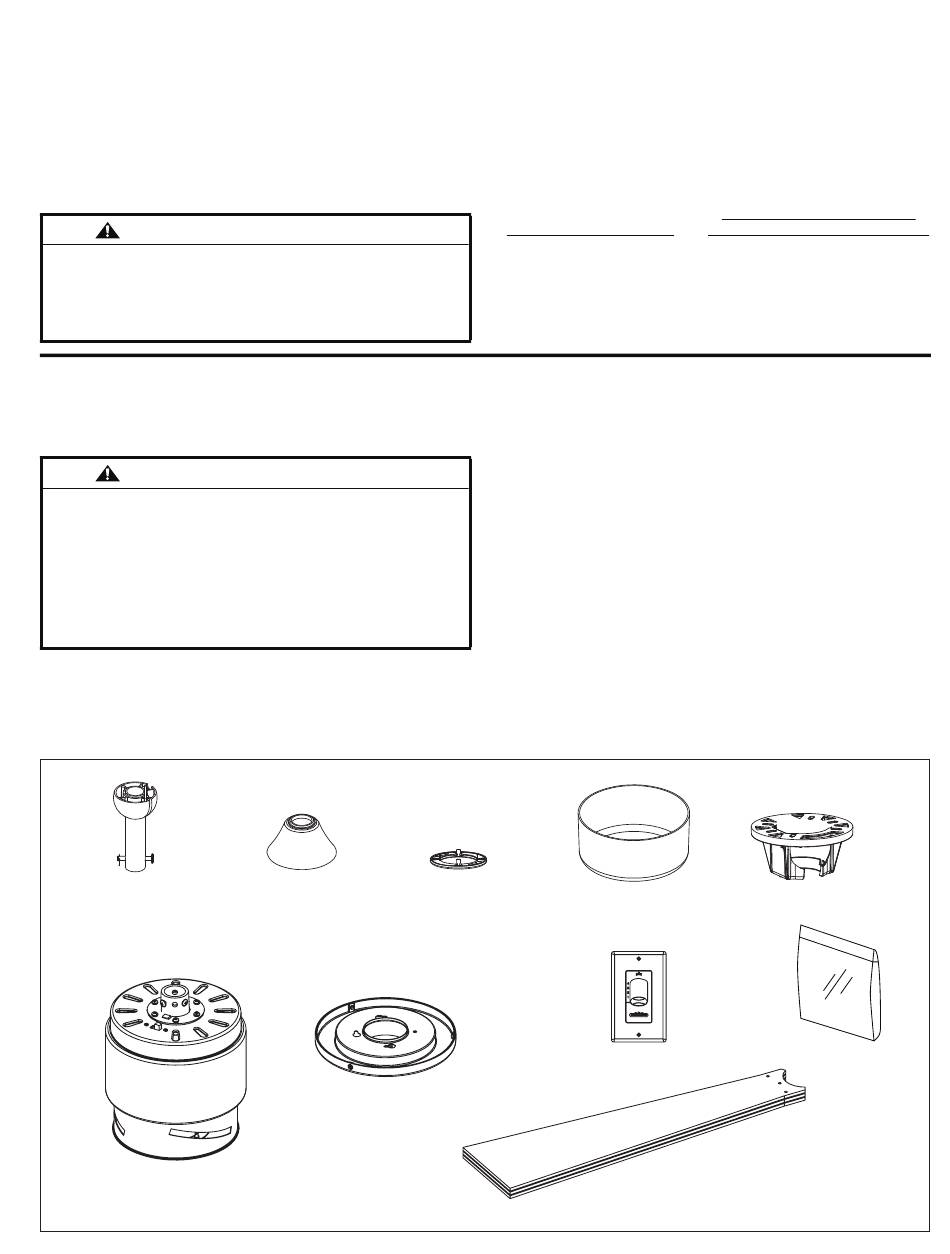

1. Verifique que haya recibido las siguientes piezas:
NOTA: Si no está seguro de la descripción de una pieza,
consulte la ilustración del despiece. (Figura 1, página 27)
Unidad del
barral/de la
semiesfera
Unidad del motor del ventilador
• Pelacables
• Tres conectores de
cables (incluidos)

Instrucciones para el desempaque

Cubierta de unión
Cubierta para
el tornillo del
del motor
capuchón
Cubierta de la caja del interruptor
Materiales
La caja de distribución eléctrica y los conectores de la caja
deben ser del tipo requerido por el código local. El cable más
pequeño debe ser un cable de tres conductores (de dos
conductores con conexión a tierra) del siguiente tamaño:
Longitud del cable instalado
Hasta 15,2 m (50 pies)
de 15,2 a 30,5 m (50 a 100 pies)
NOTA: Coloque las piezas de las bolsas de piezas individuales
en un contenedor pequeño para evitar que se extravíen. Si faltan
piezas, póngase en contacto con su proveedor local.
•
Unidad del motor del ventilador
•
Unidad del barral/de la
semiesfera
• Soporte de suspensión
• Capuchón
•
Cubierta para el tornillo del
capuchón
• Cubierta de unión del motor
•
Cubierta de la caja del interruptor
•
Aspas de madera (3)
•
Control de pared CW40
Capuchón
Control de pared CW40
Juego de aspas
17
Tamaño del cable según el A.W.G.
(Calibre de alambres estadounidenses)
14
12
•
Bolsas de accesorios:
3
– Tornillos de / -24 x 15 mm con
16
cabeza de arandela y arandelas
de fibra (aspa a buje del motor)
– Destornillador Phillips de 4˝
– Cuatro conectores de cables
– Kit de balanceo de aspas
Soporte de suspensión
Bolsas de
accesorios
