ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG
Fettschichtdickenmessgerät SonicControl

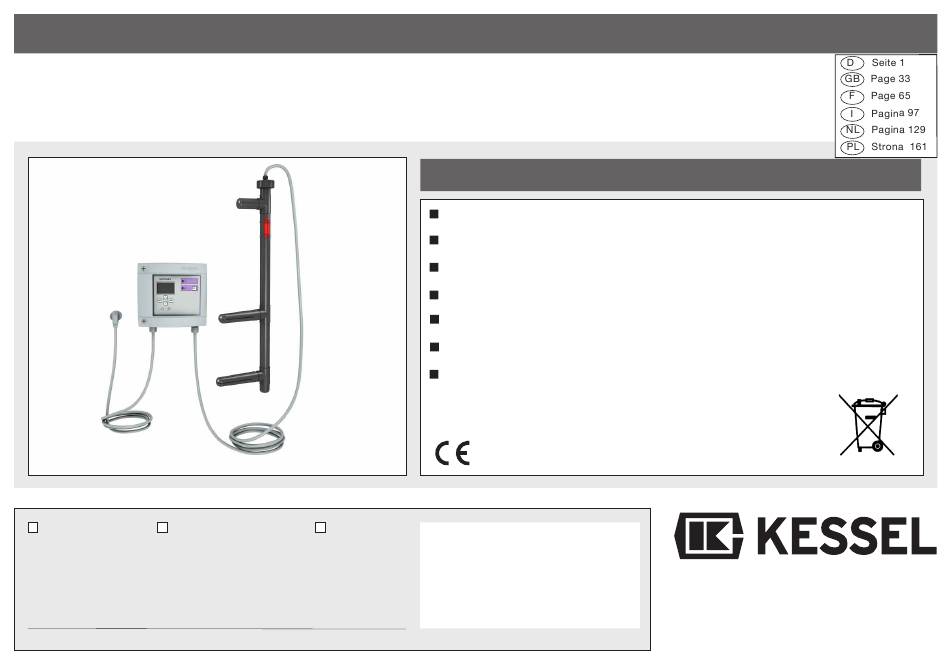

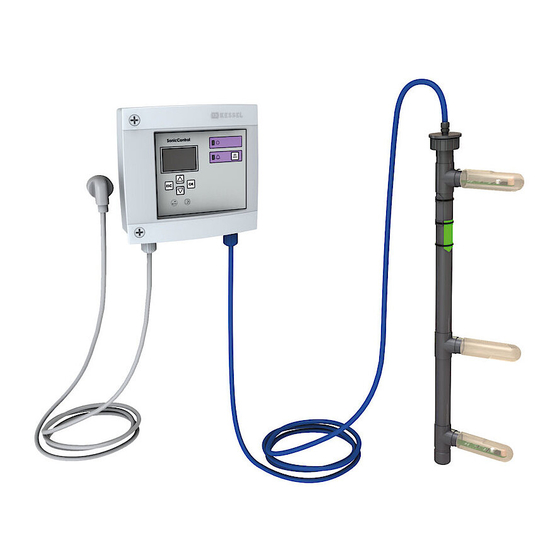

Abbildung zeigt Art.Nr. 917821
Inbetriebnahme
Installation
der Anlage wurde durchgeführt von Ihrem Fachbetrieb:
Name/ Unterschrift
Datum
Produktvorteile
Messung, Anzeige und Kontrolle der Fettschichtdicke
Kostenlose Auslese-Software auf www.kessel.de zum download
Ultraschallsensor für zentimetergenaue Messung
Überwachung der Abwassertemperatur im Abscheider
Batteriegepufferter Alarm bei Stromausfall
Einfache Montage (inkl. Montageset)
Schutzart Ultraschallsonde IP 68
Einweisung
Ort
Stempel Fachbetrieb
Änderungsstand: 10/2016
Sachnummer:
395-016
Techn. Änderungen vorbehalten
