ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG
Fettschichtdickenmessgerät Sonic ontrol

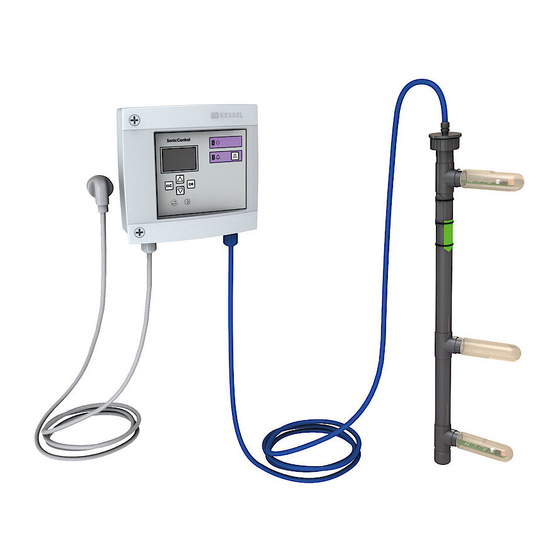

Abbildung zeigt Art.Nr. 917821
Installation
Inbetriebnahme
der Anlage wurde durchgeführt von Ihrem Fachbetrieb:
Name/Unterschrift
Datum
Produktvorteile
Messung, Anzeige und Kontrolle der Fettschichthöhe
Kostenlose Auslese-Software auf www.kessel.de downloadbar
Ultraschallsensor für zentimetergenaue Messung
Überwachung der Abwassertemperatur im Abscheider
Schutzart Ultraschallsonde IP 68
Batteriegepufferter Alarm bei Stromausfall
Kombinierbar mit allen KESSEL-Fettabscheidern
Einfache Montage (inkl. Montageset)
Einweisung
Ort
Stempel Fachbetrieb
Seite 1-36
Page 37-72
Page 73-108
Pagina 109-144
Pagina 145-180
Änderungsstand: 09/2012
Sachnummer:
395-016
Techn. Änderungen vorbehalten
Advertisement
Chapters
Table of Contents
Related Manuals for Kessel SonicControl
Summary of Contents for Kessel SonicControl
- Page 1 Page 37-72 Page 73-108 Pagina 109-144 Pagina 145-180 Produktvorteile Messung, Anzeige und Kontrolle der Fettschichthöhe Kostenlose Auslese-Software auf www.kessel.de downloadbar Ultraschallsensor für zentimetergenaue Messung Überwachung der Abwassertemperatur im Abscheider Schutzart Ultraschallsonde IP 68 Batteriegepufferter Alarm bei Stromausfall Kombinierbar mit allen KESSEL-Fettabscheidern Einfache Montage (inkl.
-
Page 2: Table Of Contents
Inhaltsverzeichnis 1. Sicherheitshinweise ......................Seite 2. Allgemeines ......................Seite 3. Einbau und Montage Montage Schaltgerät ............Seite Montage Sensor und Sensor-Halter ........Seite Einbaumasse Sensor ............Seite Einbauvorschlag ..............Seite 4. Elektroanschluss Externer Signalgeber ............Seite Kürzen der Sensorleitung ............ Seite Potentialfreier Kontakt ............ - Page 3 Inhaltsverzeichnis 8.3.3 ...Steuerungstyp ..............Seite 8.3.4 ..Wartungstermin ..............Seite 8.3.5 ...Aktuelle Messwerte.............. Seite 8.3.6 ...Parameter ................Seite 8.3.7 ..Messdatenspeicher ............. Seite 8.3.8 ...Entsorgung................Seite 8.4 ..Wartungsmenü..............Seite 8.4.1 ..Handbetrieb ................. Seite 8.4.2 ...Testbetrieb ................Seite 8.4.3 ...Wartungstermin ..............Seite 8.4.4 ..Entsorgungstermin............... Seite 8.5 ..Einstellungsmenü..............
-
Page 4: Sicherheitshinweise
Es ist sicherzustellen, daß sich die Elektro- sche Prüfung sicher zu stellen, daß die not- kabel sowie alle elektrischen Einrichtungen bevor Sie KESSEL Sonic ontrol in Be- wendigen Schutzmaßnahmen vorhanden der Anlage in einem einwandfreiem Zustand trieb nehmen, bitten wir Sie, die Bedie- sind. -
Page 5: Allgemeines
2. Allgemeines Sehr geehrter Kunde, wir freuen uns, daß Sie sich für ein Produkt von KESSEL entschieden haben. Die gesamte Anlage wurde vor Verlassen des Werkes einer strengen Qualitätskontrolle unterzogen. Prüfen Sie bitte dennoch so fort, ob die Anlage vollständig und unbeschädigt bei Ihnen angeliefert wurde. Im Falle eines Transportschadens beachten Sie bitte die Anwei- sung in Kapitel „Gewährleistung“... -
Page 6: Einbau Und Montage
3. Einbau und Montage 3.1 Montage Schaltgerät Das Schaltgerät muss trocken und frost- sicher installiert werden, vorzugsweise im Haus, wo etwaige Alarmmeldungen auch wahr- genommen werden können. Vor direkter Son- neneinstrahlung schützen! VORSICHT!!! (Schaltgerät darf nicht im Abscheider montiert werden!) Zur Montage muss das Schaltgerät nicht geöff- net werden. -
Page 7: Montage Sensor Und Sensor-Halter
Bohrschablone auf der Innenseite des Auslaufbauwerks ansetzen Schraubenabdeckung ⑥ Auslaufbauwerk Trennwand und von der Aussenseite fixieren (siehe ⑦ Sensor SonicControl ⑧ Markierung roter Pfeil Sensor mithilfe der Rohrklemmen auf Sensor-Halter befestigen. Sensor-Halter am Auslaufbauwerk mit 1 Nm festschrauben und Sensor einklipsen (siehe Seite 10). - Page 8 3. Einbau und Montage 3.3 Einbaumasse Sensor max. Schlammschicht- Abstand Oberkannte Alarmniveau = empfohlenes Vor- unterer "Finger" zu max. alarmniveau in cm dicke in cm = 50% des Unterkannte Auslauf Bohrlöcher in Fettschicht- (= 2/3 des max. Schlammfangvolumen) Freie Aufstellung Artikel (Wasserlinie) Bohrschablone...
-
Page 9: Einbaumasse Sensor
98201 / 00 / 80 / 120 B und D 1 58 cm untere beiden Bohrlöcher weitere Artikel kontaktieren Sie bitte den KESSEL-Werkskundendienst (Telefon +49 (0) 8456 / 27462) 98202 / 00 / 80 / 120 B und D 2 58 cm untere beiden Bohrlöcher... -
Page 10: Einbauvorschlag
3. Einbau und Montage 3.4 Einbauvorschlag Kabel- durchführung für SonicControl Fettabscheider < NS 15 Behälterwand < = 10 mm Bohrung ø 19 mm Kabelverschraubung* Fettabscheider > NS 15 Sensorkabel Behälterwand > = 10 mm Kabelverschraubung* Gewinde PG 11 Abb. zeigt Fettabscheider freie Aufstellung Euro NS 2 * um Geruchsbelästigungen zu vermeiden... - Page 11 3. Einbau und Montage Das Kabel darf nicht im Bereich Der Sensor ist so anzubringen (ca. 60°-Winkel), über dem Sensor dass keine Verstrebung zwischen den beiden liegen! ”Fingern” vorliegt!
- Page 12 3. Einbau und Montage Abb. zeigt Fettabscheider Erdeinbau NS 7-20 Abb. zeigt Fettabscheider Erdeinbau NS 1-4 Im Zuge der Erdarbeiten ist ein PE-HD-Leerrohr DN 40 (DA 50 mm) zu verlegen. Hierzu ist der Behälter mit einer Sägeglocke mit 60 mm anzubohren. Die Verbindungsstrecke zwi- schen Abscheider und Schaltgerät ist möglichst kurz zu halten.
- Page 13 3. Einbau und Montage Der beigefügte Aufkleber dient dem Entsorger als Hinweis, um Beschädigungen des Sensors bei der Entsorgung zu vermeiden. Der Aufkleber ist wie folgt anzubringen: Fettabscheider freie Aufstellung In Sichthöhe an der Außenwand des Behälters Fettabscheider Erdeinbau Auf der Innenseite des Aufsatzstücks Hinweis: Jeweiligen Entsorger auf den Sensor aufmerksam machen!
-
Page 14: Elektroanschluss
4. Elektroanschluss 4.1 Externer Signalgeber 4.3 Potentialfreier Kontakt Der externe Signalgeber (Best.Nr. 20162) zur Übertragung des Warntons in andere Räume kann nach Bedarf angeschlossen wer- den. 4.2 Kürzen der Sensorleitungen Die Sensorleitungen können bei Bedarf auch ge kürzt werden. Wir empfehlen, an den Ader enden dann nur noch die Spitzen zu ver - zinnen. -
Page 15: Installation / Kabelanschluss
4. Elektroanschluss 4.4 Installation / Kabelanschluss WICHTIG: Sensorkabel dürfen nicht in Kabel- oder Lei- terbündeln gemeinsam mit anderen Strom- Alle an dem elektrischen Schaltgerät angeschlos- kreisen verlegt werden. Vermeiden Sie, das senen Kabel sind bei beendeter In stallation durch Sensorkabel parallel mit anderen Kabeln zu geeignete Massnahmen (z.B. - Page 16 Möglichkeiten der fachgerechten Abb.1 bau seitigen Kabel ver längerung (IP 68) Hinweis: Die Kabellänge beträgt bei SonicControl Die Vorschriften der VDE 0100 sind zu zehn Meter. Bau seits kann dieses Kabel beachten. Das Schaltgerät darf nicht vom Fach in stal la teur unverändert im Lei- in explosionsgefährdeten Räumen in-...
- Page 17 4. Elektroanschluss Display/Anzeigenfeld Bewegungstasten/Richtungstasten für die Führung durch das Programm-Menü Bestätigungstaste/OK-Taste Zurücktaste/ESC-Taste Kontrolllampe für Betriebsbereitschaft Kontrolllampe für Störungsmeldung Netzabschlusskabel Anschluss Sensor SonicControl Modemanschluss Anschlussmöglichkeiten für externen Signalgeber Anschlussbuchse für potentialfreien Kontakt USB-Slot...
-
Page 18: Anschlussplan
4. Elektroanschluss 4.5 Anschlussplan... -
Page 19: Inbetriebnahme
Steuergerät nach vier Grundeinstellun- - aller elektrischen und mechanischen Kom- Die Inbetriebnahme wird von einem Fach- gen. ponenten auf Sitz und Funktion betrieb oder einem KESSEL-Beauftragten 1. Sprache - der Leitungsverbindungen durchgeführt (gegen Aufpreis). Folgende 2. Datum/Uhrzeit Korrekte Eingabe Personen sollten bei der Übergabe anwe-... -
Page 20: Inspektion Und Wartung
Reparaturen dürfen nur durch den Hersteller vor- genommen werden. Das Schaltgerät bedarf keiner Wartung. * Bei KESSEL M- und PV-Fettabscheider-Anlagen kann auf die Die Anschlußleitungen sind auf Beschädigungen zu überprüfen. Reinigung des Sensors bis zur nächsten Wartung verzichtet wer- Sind solche erkennbar, ist die Anlage sofort außer Betrieb zu neh-... -
Page 21: Ereignisse, Fehler Und Abstellmaßnahmen
Art der Anlage wurde geändert Wartung Wartungstermin wurde eingetragen Handbetrieb Handbetrieb wurde eingetragen Logbuch auslesen Logbuch wurde ausgelesen Schaltgerät runterfahren Schaltgerät wurde runter gefahren Akustischer Alarm quittieren Akustischer Alarm wurde quittiert Fehler quittieren Fehler wurde quittiert Werkseinstellungen Zurückgesetzt auf Werkseinstellungen KESSEL-Werkskundendienst Tel. +49 (0)8456/27462... -
Page 22: Fehleranzeige
7. Ereignisse, Fehler und Abstellmaßnahmen 7.2 Fehleranzeige: Fehleranzeige im Display Fehlermeldung Ursache Abstellmaßnahme VORALARM-Schichtdicke Blinken (Alarm) Fettschichthöhe für Fettschichthöhe beachten und Niveau Voralarm wurde ggf. Entsorger verständigen erreicht (siehe auch 3.3) Keine Ruhephase erkannt Blinken (Alarm) Messung erfolgt während Messbereich unter Menüpunkt der Betriebsphasen Parameter überprüfen und ggf. - Page 23 Abstellmaßnahme Kommunikationsfehler Warnton und Blinken (Alarm) - Mangelhafter - Schritt 1: grundsätzliche Modemempfang Empfangsmöglichkeit prüfen; - Schritt 2: wenn grundsätz lich kein Empfang möglich, dann kein Modem-Einsatz möglich; wenn Empfang be steht, dann Austausch des Modems KESSEL-Werkskundendienst Tel. +49 (0)8456/27462...
-
Page 24: Allgemeine Fehler
7. Ereignisse, Fehler und Abstellmaßnahmen 7.3 Allgemeine Fehler: Erkannter Fehler Fehler Ursache Abstellmaßnahme Abweichung zwischen Fehlfunktion durch - mangelhafte Montage - Kabel locker anziehen und Fettschichthöhe im Schau- Fehlmessung des Sensors anschließend Verschraubung glas und gemessener handfest anziehen Fettschichthöhe - Positionierung beim Einbau - Art des Abscheiders berücksichtigen - mangelh. -
Page 25: Anlagenfehler
7. Ereignisse, Fehler und Abstellmaßnahmen 7.4 Anlagenfehler Erkannter Fehler Ursache Abstellmaßnahme Geruchsbelästigung Undichtheit der Kabeldurchführung durch Kabelverschraubung in der Behälter- Fehlverbau wand geruchsdicht anziehen (siehe auch Bedienungsanleitung Ihres Fettabscheiders) Wasser im Betriebsraum Undichtheit der Kabeldurchführung Kabelverschraubung in der Behälter- durch Fehlverbau wand geruchsdicht anziehen Falls eine Fehlermeldung auftritt, die sich nicht bestätigen lässt, können Sie 5 sec. -
Page 26: Schaltgerät
Bedientaste Anlage nicht betriebsbereit. Das Schalt- Bei Rückfragen wenden Sie sich bitte an wird die Hintergrundbeleuchtung akti- gerät geht in Stand-by-Modus (Batterie- den KESSEL-Werkskundendinest (Tele- viert. Betrieb). Dies macht sich durch einen fon +49 (0)8456/27462 akus-tischen und optischen Alarm be- OK-Taste: Sprung in nächst höhere... -
Page 27: Informationsmenü
8. Schaltgerät 8.3 Informationsmenü 8.3.1 Betriebsstunden Anzeige aller Laufzeiten der Anlage. 8.3.2 Logbuch Systeminfo Informationen Chronologische Ereignis- und Fehleranzeige (siehe auch Kapitel 7 „Ereignisse und Fehler / Abhilfemaßnahmen“) Logbuch Wartung Alle vorgenommenen Änderungen der Einstellungen werden hier gespeichert. Steuerungstyp Einstellungen 8.3.3 Steuerungstyp Anzeige der Anlagenart, des Fettabscheidertyps, der Sprache und des Soft- Wartungstermin... -
Page 28: Wartungsmenü
8. Schaltgerät 8.4 Wartungsmenü 8.4.1 Handbetrieb Durch den Handbetrieb wird der Automatikbetrieb außer Kraft gesetzt. Systeminfo Informationen Falls während der Betriebszeiten des Abscheiders eine Messung über die Opti- on “Handbetrieb” vorgenommen wird, sind die Messergebnisse verfälscht. Wartung Handbetrieb Im Abscheider sind zu viele Schwebstoffe, welche die Messung beeinflussen. 8.4.2 Testbetrieb Automatischer Test. -
Page 29: Einstellungsmenü
8. Schaltgerät 8.5 Einstellungsmenü 8.5.1 Parameter Änderung werkseitig hinterlegter Parameter (siehe auch 3.3). Systeminfo Informationen Hinweis: Jede Änderung wird mit Bestätigung der OK-Taste sofort übernom- men. Zusätzlich gibt es beim Verlassen des Menüs die Möglichkeit, diese Werte Wartung in dem Profilspeicher unter einem eigenen Namen zu speichern. Einstellungen Parameter 8.5.2 Profilspeicher... - Page 30 Allgemeine technische Daten Eingänge Gehäuseabmessungen (L x B x H) 180 x 200 x 70 mm Gewicht Schaltgerät ca. 1 kg Sensoreingang Sensoreingang SonicControl zulässiger Temperaturbereich 0 bis 50 °C Netzstromstandby (Betriebsbereit) 14 mA Netzstrom in Betrieb 35 mA Schutzklasse...
- Page 31 10. Ersatzteile und Zubehör ➀ ➂ ➁ innen aussen Best.-Nr. 11. Schaltgerät 395-105 12. Ultraschallsensor 395-104 3. Durchführungsset für Erdeinbau 9178221...
- Page 33 12. Gewährleistung 1. Ist eine Lieferung oder Leistung mangelhaft, so hat KESSEL nach Ihrer Schächte, Kleinkläranlagen und Regenwasserzisternen auf 20 Jahre be- Wahl den Mangel durch Nachbesserung zu beseitigen oder eine man- züglich Behälter. Dies bezieht sich auf die Dichtheit, Gebrauchstaug- gelfreie Sache zu liefern.
- Page 34 13. Übergabeprotokoll für den Einbauer Typenbezeichnung * KESSEL-Bestellnummer * Fertigungsdatum * (* gemäß Typenschild/Rechnung) Objektbezeichung / Anlagenbetreiber Adresse / Telefon / Telefax Planer Adresse / Telefon / Telefax Ausführende Baufirma / Sanitärfirma / Elektrofirma Adresse / Telefon / Telefax Abnahmeberechtigter Adresse / Telefon / Telefax Übergabeperson...
- Page 35 13. Übergabeprotokoll Dem Auftraggeber/Inbetriebnehmer wurden folgende Bauteile und/oder Produktkomponenten übergeben**:...
- Page 36 Rückstauverschlüsse Hebeanlagen Abläufe / Duschrinnen Abscheider -Fettabscheider -Öl-/ Benzin-/Koaleszenzabscheider -Stärkeabscheider -Sinkstoffabscheider Kleinkläranlagen Schächte Regenwassernutzung...
- Page 37 Grease layer thickness measuring device Sonic ontrol Product Advantages Measurement, display and control of the depth of the grease layer Free of charge download software available at www.kessel.de Ultrasonic sensor for precision measurement accurate to centimetres Monitoring of wastewater temperature in the separator...
- Page 38 Contents 1. Safety Instructions ......................Page 2. General ......................Page 3. Installation and Assembly Installation of the switch unit ..........Page Installation of sensor and sensor bracket ......Page Installation dimensions of sensor ........Page Installation suggestion ............Page 4. Electrical connection External signal generator .............
- Page 39 Contents 8.3.3 ...Control unit type ..............Page 8.3.4 ..Servicing date ..............Page 8.3.5 ...Current measured values............. Page 8.3.6 ...Parametersr ................. Page 8.3.7 ..Measured data memory............Page 8.3.8 ...Disposal ................Page 8.4 ..Servicing menu ..............Page 8.4.1 ..Manual mode ............... Page 8.4.2 ...Test mode ................
- Page 40 The regulations set out by the directive VDE are available. Grounding, neutral, residual 0100 must be Before you put your KESSEL SonicCon- current-operated protective circuit etc. heeded. The switch unit must not be instal- trol into operation, please read through...
- Page 41 Prior to carrying out any work on the system, the operator and the responsible technical personnel must carefully read and heed these installation and operating instructions. Areas of application for the switch unit: The switch unit monitors the depth of the grease layer in KESSEL grease separators accurate to centimetres.
- Page 42 3. Screw in two screws to proper depth 4. Hang control unit on two screws 5. Affix the control unit on the screws by pus- hing the control unit down until it seat firmly on both screws. Illustration of SonicControl control unit...
-
Page 43: Installation Of Sensor And Sensor Bracket
Outlet structure partition Place the drilling template on the inside of the outlet structure and fix in place from the outside (see ). SonicControl sensor Red arrow marking Put the sensor and the pipe clamps together to the sensor bracket. - Page 44 3. Installation and Assembly 3.3 Installation dimensions of sensor Distance between the max. sludge layer Recommended prelimi- Abstand Oberkannte Alarm level Alarmniveau = empfohlenes Vor- upper edge of the nary alarm level in cm = max. grease unterer "Finger" zu max.
-
Page 45: Installation Dimensions Of Sensor
Completely filled separator must perform the "manual mode" (2.1.) SonicControl "0 cm" show. Should be no mechanical correction possible change in "Parameters -> level adjustment"(3.1.7) to perform. The parameters are password protected - please contact the KESSEL customer service at +49 (0) 8456/27462. -
Page 46: Installation Suggestion
3. Installation and Assembly 3.4 Installation suggestion Cable entry for SonicControl ® Grease separator < NS 15 Tank wall < = 10 mm Drill hole ø 19 mm Cable screw connection* Grease separator > NS 15 Sensor cable Tank wall > = 10 mm... - Page 47 3. Installation and Assembly Do not lay the cable under The sensor must be attached (approx. 60° angle) in such a way that there is no strutting between tension. the two “fingers”.
- Page 48 3. Installation and Assembly Illustration shows grease separator for Illustration shows grease separator for underground installation underground installation NS 7-20 NS 1-4 During ground-moving work, a PE-HD cable conduit DN 40 (outer dia. 50 mm) must be laid. For this purpose, the tank must be scored using a 60 mm saw cap. The connection distance between separator and switch unit must be kept as short as possible.
- Page 49 3. Installation and Assembly The enclosed sticker serves as a reminder for the disposer, in order to avoid da- mage to the sensor during disposal. The sticker must be attached as follows: Free-standing grease separator At eye level on the outside of the tank Grease separator for underground installation On the inside of the attachment piece Note: Draw the respective disposers’...
-
Page 50: External Signal Generator
4. Electrical connection 4.1 1 External signal generator 4.3 Potential-free switch contact The external signal generator (order no. 20162) for transmitting the acoustic warning to other rooms can be connected if required. 4.2 Shortening the sensor cables The sensor cables can be shortened if required. We only recom- mend subsequently tin-plating the wire ends. -
Page 51: Installation / Cable Connection
4. Electrical connection 4.4 Installation / Cable Connections The SonicControl cable may not be laid with IMPORTANT: together with any other electrical systems / All cables entering the control unit should be se- cured properly secured with a tie-wrap or cable circuits. - Page 52 Note: extension on site (IP 68) The regulations set out by the directive The SonicControl cable is ten metres long. VDE 0100 must be heeded. The switch On site, this cable can be extended by a unit must not be installed in potentially qualified electrician up to max.
- Page 53 4. Electrical connection Display Movement keys / direction keys for moving through the program menu Enter key/OK key Back key/ESC key Pilot lamp indicating readiness for operation Pilot lamp for malfunction message Mains power supply cable Modem connection Connection for ultrasonic sensor Connection options for external signal generator Connecting socket for potential-free...
-
Page 54: Connection Diagram
4. Electrical connection 4.5 Connection diagram... -
Page 55: Instruction / Handover
Commissioning is carried out by a speciali- system, the control unit requests four basic function sed firm or by an authorised KESSEL agent settings. - the cable connections (at an additional charge). The following per- 1. - Page 56 The switch unit does not require any maintenance. The connection cables must be checked for damage. If any da- * In the case of KESSEL M and PV grease separator systems, clea- mage can be detected, the system must be put out of operation ning can wait until the next servicing date since the separator is immediately.
- Page 57 7. Errors and Malfunction Please heed the safety instructions in chapter 1. 7.1 Incident display (only in the log book): KESSEL Customer Services Tel. +49 (0)8456/27462...
-
Page 58: Incident Display
7. Errors and Malfunction 7.2 Fehleranzeige: Incident display Fault Cause Remedy PRE-ALARM layer thickness Flashing (alarm) Depth of grease layer for Heed depth of grease height Pre-alarm level and inform the disposer has been reached (see 3.3) if appropriate No rest phase detected Flashing (alarm) Measurement takes place Check measuring range in the... - Page 59 Acoustic signal and flashing Faulty modem reception Step 1: Check basic reception possibility; Step 2: If no reception is possible then a modem cannot be used; if reception is basically possible, replace the modem KESSEL Customer Services Tel. +49 (0)8456/27462...
-
Page 60: General Faults
7. Errors and Malfunction 7.3 General faults:: Recognised fault Fault Cause Remedy Deviation between the Faulty function caused by - Faulty sensor installation - Tighten the cable a little and grease layer depth in the faulty measurement then tighten the screw inspection window and the connection by hand measured depth of grease... -
Page 61: System Faults
7. Errors and Malfunction 7.4 System faults Recognised fault Cause Remedy Odour pollution Leak in the cable duct through Tighten the cable screw connection in faulty installation the tank wall so that it is odour-proof (see the operating instructions of your grease separator as well) Water in the service room Leak in the cable duct through... -
Page 62: System Menu
If you have any questions, please contact one of the control keys is pressed once. The acoustic alarm can be acknowledged KESSEL Customer Services (Phone +49 by pressing the alarm key. Stand-by (0) 8456 / 27462) OK key Skip to the next higher level mode is maintained for at least 72 hours. -
Page 63: Information Menu
8. Switch unit 8.3 Information menu 8.3.1 Operating hours Display of all system operating times. Systeminfo Operating hours Information 8.3.2 Log book Chronological display of incidents and faults (see also chapter 7 “Incidents and Log book Servicing faults / remedial measures”) All changes made to the settings are saved at this point. -
Page 64: Servicing Menu
8. Switch unit 8.4.1 Manual mode 8.4 Servicing menu Manual operation overrides automatic operation. Systeminfo Information In the case that a grease layer thickness reading is taken while the grease sepa- rator is in operation (which can occur by pressing the button on the control unit), Servicing Manual mode the reading will be inaccurate. -
Page 65: Settings Menu
8. Switch unit 8.5 Settings menu 8.5.1 Parameters Changes to default parameter settings (refer also to 3.3) Systeminfo Information Note: Every change is immediately accepted when the OK key is pressed. In ad- dition, on quitting this menu it is possible to save these values in the profile me- Servicing mory under a separate name. - Page 66 Housing dimensions (L x W x H) 180 x 200 x 70 mm Weight of switch unit approx 1 kg Sensor input SonicControl sensor input Permissible temperature range 0 bis 50 °C Mains standby (ready for operation) 14 mA Mains current in operation...
- Page 67 10. Accessories ➀ ➂ ➁ inside outside Order-Nr. 11. Control unit 395-105 12. Ultrasonic sensor 395-104 3. Duct set for installation in the ground 9178221...
- Page 68 Managing Board Managing Board...
- Page 69 12. Guarantee 1. In the case that a KESSEL product is defective, KESSEL has the op- In addition to the standard warranty, KESSEL offers an additional 20 tion of repairing or replacing the product. If the product remains de- year warranty on the polymer bodies of class I / II fuel separators,...
- Page 70 13. Handover certificate Type description * KESSEL order number * Date of manufacture * (* according to type plate/invoice) Object description / system operator Planner Adress / Telephone Planner Adress / Telephone Installation company involved Adress / Telephone Person authorised to perform the acceptance...
- Page 71 13. Handover Certificate Dem Auftraggeber/Inbetriebnehmer wurden folgende Bauteile und/oder Produktkomponenten übergeben**:...
- Page 72 Backwater protection Lifting Stations and pumps Drains and shower channels Separators -Grease Separators -Oil-/ Fuel-/Coalescence Separators -Starch Separators -Sediment Separators Septic Systems Inspection Chambers Rainwater Management Systems...
- Page 73 Surveillance de la température des eaux usées dans le séparateur Capteur ultrasonique de catégorie de protection IP 68 Alarme sauvegardé par pile en cas de panne de courant Combinable avec tous les séparateurs à graisses KESSEL Montage simple (set de montage fourni) La figure montre la référence n° 917821...
- Page 74 Sommaire 1. Consignes de sécurité ......................Page 2. En général ......................Page 3. Pose et montage Montage du boîtier de commande ........Page Montage du capteur et du support de capteur....Page Cotes de pose du capteur ........... Page Suggestion de pose............. Page 4.
