ITEM #1518745
BRUSHLESS
IMPACT WRENCH
MODEL #KXIW 124B-03
Español p. 15
ATTACH YOUR RECEIPT HERE
Serial Number
Purchase Date
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-888-3KOBALT (1-888-356-2258), 8 a.m. - 8 p.m., EST,
Monday - Sunday.
PH19458
Advertisement
Chapters
Table of Contents
Related Manuals for Kobalt KXIW 124B-03
Summary of Contents for Kobalt KXIW 124B-03
- Page 1 ITEM #1518745 BRUSHLESS IMPACT WRENCH MODEL #KXIW 124B-03 Español p. 15 ATTACH YOUR RECEIPT HERE Serial Number Purchase Date Questions, problems, missing parts? Before returning to your retailer, call our customer service department at 1-888-3KOBALT (1-888-356-2258), 8 a.m. - 8 p.m., EST, Monday - Sunday.
-
Page 2: Table Of Contents
TABLE OF CONTENTS Product Specifications ..................2 Packaging Contents ..................3 Safety Information .................... 4 Preparation ....................... 8 Operating Instructions ..................9 Care and Maintenance ................... 12 Troubleshooting....................12 Warranty ......................13 PRODUCT SPECIFICATIONS COMPONENT SPECIFICATION Rated voltage 24V d.c. No-load speed 0-900/0-1350/0-1900 /min Collet size... -
Page 3: Packaging Contents
PACKAGE CONTENTS PART DESCRIPTION PART DESCRIPTION Sleeve Speed button Direction-of-rotation selector LED indicator Variable-speed trigger switch LED work light WARNING • Remove the tool from the package and examine it carefully. Do not discard the carton or any packaging material until all parts have been examined. •... -
Page 4: Safety Information
SAFETY INFORMATION Please read and understand this entire manual before attempting to assemble or operate this product. If you have any questions regarding the product, please call customer service at 1-888-3KOBALT, 8 a.m. - 8 p.m., EST, Monday - Sunday. WARNING •... - Page 5 SAFETY INFORMATION Read All Instructions Thoroughly Some of the following symbols may be used on this tool. Please study them and their meaning. Proper interpretation of these symbols will allow you to operate the tool better and more safely. SYMBOL DEFINITION SYMBOL DEFINITION...
- Page 6 SAFETY INFORMATION • Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of electric shock. •...
- Page 7 SAFETY INFORMATION • Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control. • Use the power tool, accessories and tool bits etc. in accordance with these instructions, taking into account the working conditions and the work to be performed.
-
Page 8: Preparation

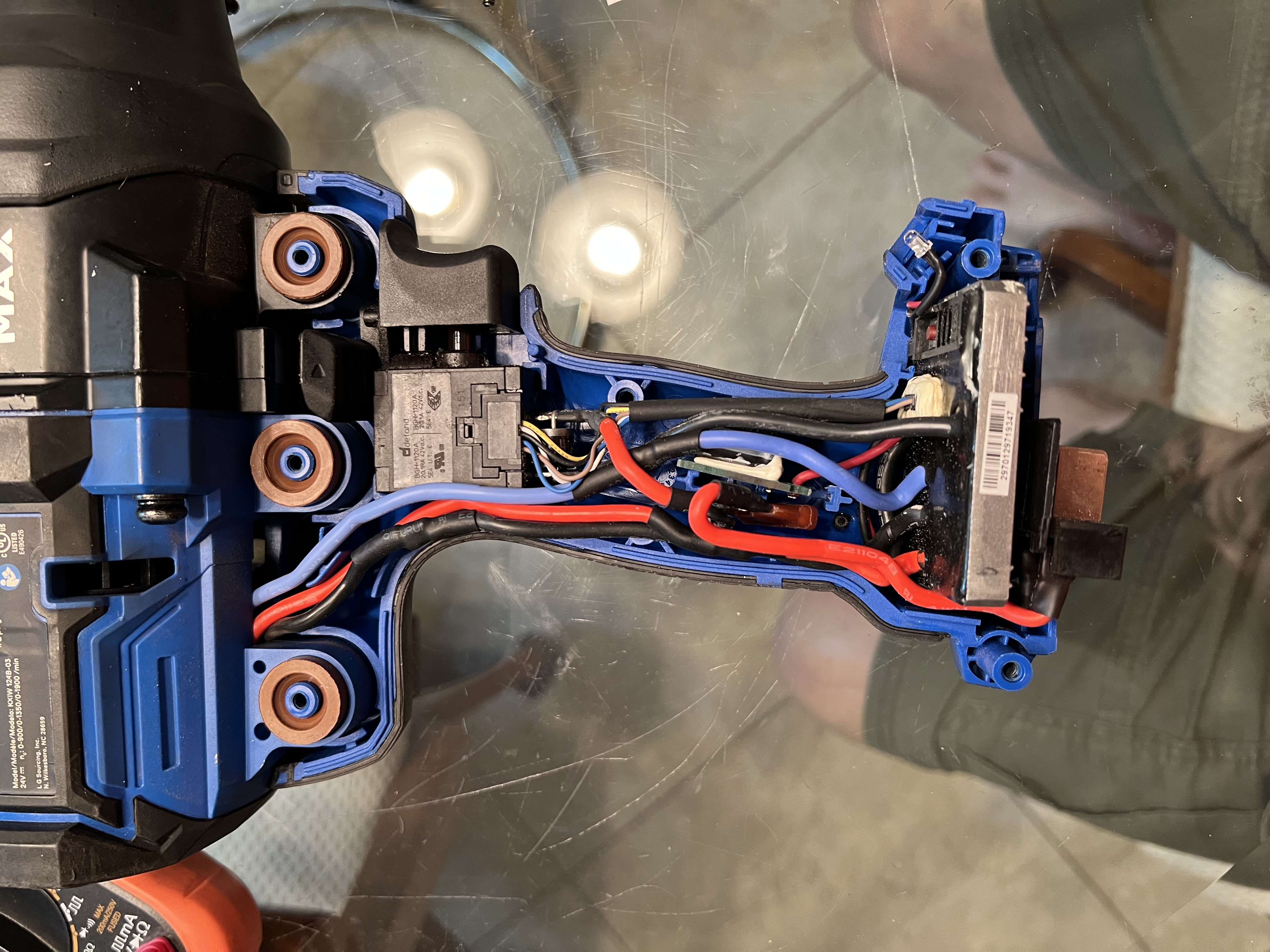

SAFETY INFORMATION • Always wait until the power tool has come to a complete stop before placing it down. The tool insert can jam and lead to loss of control over the power tool. PREPARATION Know Your Impact Wrench Before attempting to use the impact wrench, familiarize yourself with all of its operating features and safety requirements. -
Page 9: Operating Instructions
OPERATING INSTRUCTIONS 1. To Attach Battery Pack Battery-release a. Align the raised portion on the battery pack button with the grooves on the bottom of the tool, then slide the battery pack onto the tool, as shown. b. Make sure that the latches on the battery pack snap into place and the battery pack is secured to the tool before beginning operation. - Page 10 OPERATING INSTRUCTIONS 3. Variable-speed Trigger Switch a. To turn the impact wrench ON, depress the variable-speed trigger switch (C). b. To turn it OFF, release the variable-speed trigger switch. c. The variable-speed trigger switch delivers higher speed with increased trigger pressure and lower speed with decreased trigger pressure.
- Page 11 OPERATING INSTRUCTIONS 5. LED Worklight The LED work light (F), located on the base of the impact wrench, will illuminate when the variable- speed trigger switch is depressed. This provides additional light on the surface of the workpiece for operation in lower-light conditions. The LED work light will turn off after approximately 10 seconds when the variable-speed trigger switch is released.
-
Page 12: Care And Maintenance
OPERATING INSTRUCTIONS NOTICE: Excessive fastening torque may damage the bolt/nut or socket. Practice with various fasteners, noting the length of time required to reach the desired torque. Check the tightness with a torque wrench. If the fasteners are too tight, reduce the impacting time. -
Page 13: Warranty
WARRANTY For 5 years from the date of purchase, the tool is warranted for the original purchaser to be free from defects in material and workmanship. This guarantee does not cover damage due to abuse, normal wear, improper maintenance, neglect, unauthorized repair/alteration, or expendable parts and accessories expected to become unusable after a reasonable period of use. - Page 15 ARTÍCULO #1518745 LLAVE DE PERCUSIÓN SIN ESCOBILLAS MODELO #KXIW 124B-03 ADJUNTE SU RECIBO AQUÍ Fecha de compra Número de serie ¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento de Servicio al Cliente al 1-888-3KOBALT (1-888-356-2258), de lunes a domingo de 8 a.
-
Page 16: Especificaciones Del Producto
ÍNDICE Especificaciones del producto ................ 16 Contenido del paquete ................... 17 Información de seguridad ................18 Preparación ....................22 Instrucciones de funcionamiento ..............23 Cuidado y mantenimiento ................26 Solución de problemas ................... 27 Garantía ......................27 ESPECIFICACIONES DEL PRODUCTO COMPONENTE ESPECIFICACIONES Rango de voltaje... -
Page 17: Contenido Del Paquete
CONTENIDO DEL PAQUETE PIEZA DESCRIPCIÓN PIEZA DESCRIPCIÓN Manguito Botón de velocidad Selector de dirección de rotación Indicador LED Interruptor tipo gatillo de Luz de trabajo LED velocidad variable ADVERTENCIA • Retire la herramienta del paquete y examínela con cuidado. No deseche la caja ni ningún material de embalaje hasta después de examinar todas las piezas. -
Page 18: Información De Seguridad
INFORMACIÓN DE SEGURIDAD Lea y comprenda completamente este manual antes de intentar ensamblar u operar este producto. Si tiene preguntas relacionadas con el producto, llame al Departamento de Servicio al Cliente al 1-888-3KOBALT, de lunes a domingo de 8 a. m. a 8 p. m., hora estándar del Este. ADVERTENCIA •... - Page 19 INFORMACIÓN DE SEGURIDAD Lea todas las instrucciones con atención Es posible que algunos de los símbolos siguientes se usen en esta herramienta. Obsérvelos y comprenda su significado. La interpretación correcta de estos símbolos le permitirá utilizar la herramienta de manera más eficaz y segura. SÍMBOLO DEFINICIÓN SÍMBOLO...
- Page 20 INFORMACIÓN DE SEGURIDAD • No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Si ingresa agua en una herramienta eléctrica, aumentará el riesgo de descarga eléctrica. • No maltrate el cable. Nunca lo use para transportar, jalar ni desenchufar la herramienta eléctrica.
- Page 21 INFORMACIÓN DE SEGURIDAD • Desconecte el enchufe de la fuente de alimentación o retire el paquete de baterías de la herramienta eléctrica, si es posible, antes de realizar cualquier ajuste, cambiar accesorios o almacenarla. Este tipo de medidas de seguridad preventivas reduce el riesgo de que la herramienta eléctrica arranque accidentalmente.
-
Page 22: Preparación
INFORMACIÓN DE SEGURIDAD • Siga todas las instrucciones de carga y no cargue el paquete de baterías ni las herramientas fuera del rango de temperatura especificado en las instrucciones. Si se realiza una carga inadecuada o a temperaturas fuera del rango especificado, se podría dañar la batería y aumentar el riesgo de incendio. -
Page 23: Instrucciones De Funcionamiento
INSTRUCCIONES DE FUNCIONAMIENTO 1. Cómo colocar el paquete de baterías a. Alinee la parte elevada del paquete de Botón de liberación baterías con las ranuras de la parte inferior de de la batería la herramienta y luego deslice el paquete de baterías en la herramienta, como se muestra. - Page 24 INSTRUCCIONES DE FUNCIONAMIENTO 3. Interruptor tipo gatillo de velocidad variable a. Para ENCENDER la llave de percusión, presione el interruptor tipo gatillo de velocidad variable (C). b. Para APAGAR la llave de percusión, suelte el interruptor tipo gatillo de velocidad variable. c.
- Page 25 INSTRUCCIONES DE FUNCIONAMIENTO 5. Luz de trabajo LED La luz de trabajo LED (F), ubicada en la base de la llave de percusión, se iluminará cuando se presione el interruptor tipo gatillo de velocidad variable. Esto brindará más iluminación en la superficie de la pieza de trabajo cuando se use la herramienta en condiciones de poca iluminación.
-
Page 26: Cuidado Y Mantenimiento
INSTRUCCIONES DE FUNCIONAMIENTO b. Sostenga firmemente la herramienta y coloque el dado sobre el perno o la tuerca. c. Presione el interruptor tipo gatillo de velocidad variable (C) para encender la llave de percusión. El interruptor tipo gatillo de velocidad variable proporciona mayor velocidad cuando se ejerce más presión en el gatillo y menor velocidad cuando se ejerce menos presión. -
Page 27: Solución De Problemas
SOLUCIÓN DE PROBLEMAS ADVERTENCIA Coloque el selector de dirección de rotación (B) en la posición de bloqueo central y retire la batería antes de realizar los procedimientos para solucionar los problemas. PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA La herramienta no La capacidad de la Cargue el paquete de baterías.
