SE-362
Optional
S68-068
Cabinet
Inlet Connections: 3/4" NPT
Outlet Connection: 1" NPT
Temperature Range: 65˚—95˚ F
Maximum Pressure: 125 PSI
Inlet Temperature Hot: 120˚—180˚ F
Inlet Temperature Cold: 33˚—80˚ F
Minimum Temperature Differential
(from valve set point): 20˚ F
215-1726 Rev. A; EN 11-09-005
© 2011 Speakman Company
Page 1 of 22
9-6-2011
Installation
Speakman/SE-362

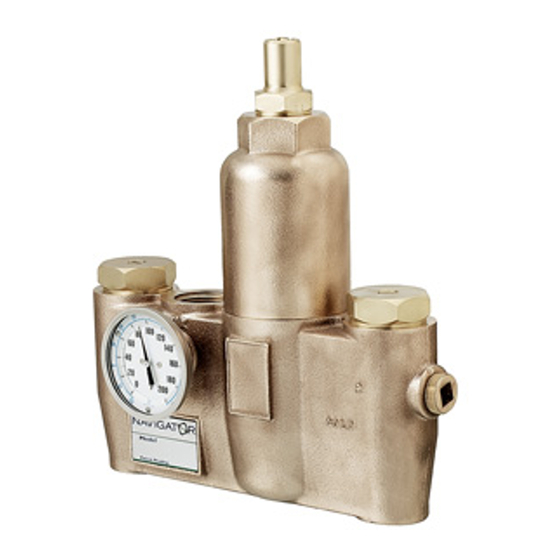

Thermostatic Mixing Valve
with Optional Cabinet
Robinet
thermostatique
mélangeur
avec cabinet facultatif
Válvula mezcladora termostática
con armario opcional
Table of Contents
Supplies Required ..................................................... 2
Optional Equipment Installation ................................ 2
Dimensions ............................................................... 3
Installation Instructions ............................................. 4
Troubleshooting ......................................................... 7
Sommaire
Fournitures requises ................................................. 9
Installation de l'équipement optionnel ....................... 9
Dimensions ............................................................. 10
Instructions relatives à l'installation ......................... 11
Dépannage ............................................................. 13
Tabla de contenidos
Materiales necesarios ............................................. 16
Instalaciones de equipos opcionales ...................... 16
Dimensiones ........................................................... 17
Instrucciones de instalación .................................... 18
Solución de problemas ........................................... 20
French
Inlet Connections: 3/4» NPT
Outlet Connection: 1» NPT
Temperature Range: 65˚—95˚ F
Maximum Pressure: 125 PSI
Inlet Temperature Hot: 120˚—180˚ F
Inlet Temperature Cold: 33˚—80˚ F
Minimum Temperature Differential
(from valve set point): 20˚ F
Spanish
Inlet Connections: 3/4» NPT
Outlet Connection: 1» NPT
Temperature Range: 65˚—95˚ F
Maximum Pressure: 125 PSI
Inlet Temperature Hot: 120˚—180˚ F
Inlet Temperature Cold: 33˚—80˚ F
Minimum Temperature Differential
(from valve set point): 20˚ F
