(Cabinet Only)
ASSE 1071 & cUPC Certified
Inlet Connections: 1/2" NPT
Outlet Connection: 1/2" NPT
Temperature Range: 65° - 90° F
Maximum Pressure: 125 PSI
Inlet Temperature Hot: 120° - 180° F
Inlet Temperature Cold: 33° - 80° F
Minimum Temperature Differential
(from valve set point): 20° F
Flow at 30 psi: 7.3 gpm
Minimum Cold Water Bypass at 30 psid: 5.6 gpm
Minimum Flow: 1.5 gpm
Maximum Flow with Cold Water Shut-Off: 0.5 gpm
215-1725 Rev. D; ECN 14-09-026
© 2014 Speakman Company
Page 1 of 22
7/23/2014
S86-066
Raccords d'arrivée : 1/2 po NPT
Raccord de sortie : 1/2 po NPT
Plage de température : 65 - 90 °F
Pression maximum : 125 lb/po
Température d'arrivée, eau chaude : 120 - 180 °F
Température d'arrivée, eau froide : 33 - 80 °F
Différence de température minimum
(à partir de valeur de consigne de robinet) : 20 °F
Débit à 30 psi : 7.3 gpm
Dérivation d'eau froide minimum à 30 psid : 5.6 gpm
Débit minimum : 1.5 gpm
Débit maximum avec arrêt d'eau froide : 0.5 gpm

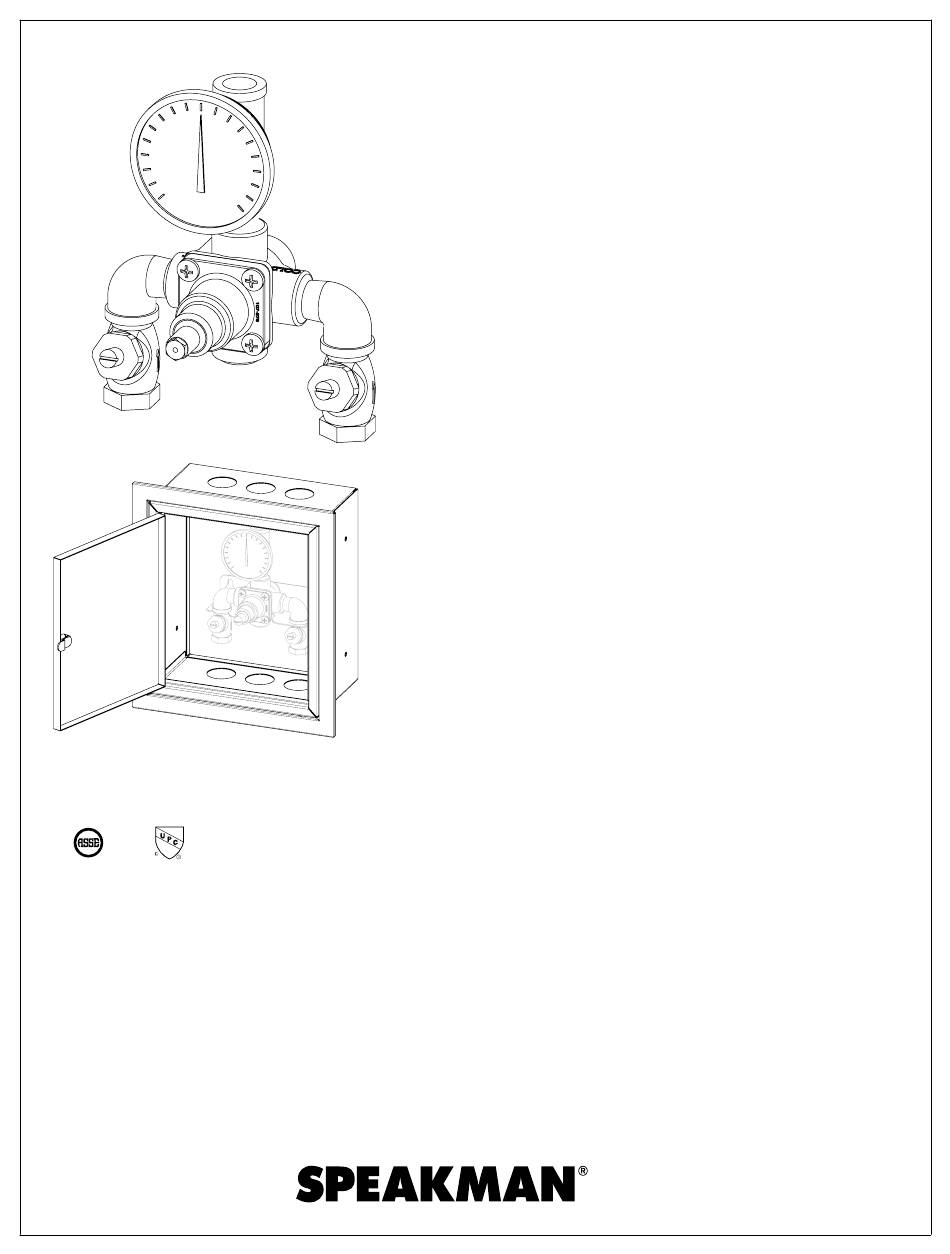

Installation
Speakman/SE-370
Thermostatic Mixing Valve
with Optional Cabinet
Robinet thermostatique
mélangeur avec cabinet facultatif
Válvula mezcladora termostática
con armario opcional
Table of Contents
Supplies Required ..................................................... 2
Optional Equipment Installation ................................ 2
Dimensions ............................................................... 3
Installation Instructions ............................................. 4
Troubleshooting ......................................................... 6
Sommaire
Fournitures requises ................................................. 9
Installation de l'équipement optionnel ....................... 9
Dimensions ............................................................. 10
Instructions relatives à l'installation ......................... 11
Dépannage ............................................................. 13
Tabla de contenidos
Materiales necesarios ............................................. 16
Instalaciones de equipos opcionales ...................... 16
Dimensiones ........................................................... 17
Instrucciones de instalación .................................... 18
Solución de problemas ........................................... 20
Conexiones de entrada: NPT de 1/2 pulg.
Conexión de salida: NPT de 1/2 pulg.
Rango de temperaturas: 65 - 90 °F
Presión máxima: 125 PSI
2
Temperatura de entrada, caliente: 120 - 180 °F
Temperatura de entrada, fría: 33 - 80 °F
Diferencial de temperatura mínima
(desde el punto de ajuste de la válvula): 20 °F
Flujo a 2,1 bar: 7.3 gpm
Derivación mínima de agua fría a 2,1 bar: 5.6 gpm
Flujo mínimo: 1.5 gpm
Flujo máximo con retención de agua fría: 0.5 gpm
P.O. Box 191, Wilmington, DE 19899-0191 USA
Phone: 1.800.537.2107
www.speakmancompany.com
Fax: 1.800.977.2747
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Speakman SE-370
Summary of Contents for Speakman SE-370
-
Page 1: Table Of Contents
Débit maximum avec arrêt d’eau froide : 0.5 gpm Flujo máximo con retención de agua fría: 0.5 gpm 215-1725 Rev. D; ECN 14-09-026 P.O. Box 191, Wilmington, DE 19899-0191 USA © 2014 Speakman Company Phone: 1.800.537.2107 Fax: 1.800.977.2747 Page 1 of 22 7/23/2014 www.speakmancompany.com... -
Page 2: Supplies Required
Continue with the valve installation procedure. (right side of the valve goes in first). Continue with the valve installation procedure. 6. Position the wall flange tight to the wall and caulk in place. Speakman Company • 215-1725 Rev. D; ECN 14-09-026 7/23/2014... -
Page 3: Dimensions
(6) Total 6-1/2" 2-1/4" 3" 5" 1/2" NPT (165) (57) (76) (127) Inlets 11" (279) 8-1/2" (216) 3-1/4" (83) 3/4" 2" (19) 5-1/2" (51) 11" (140) (279) 7" 2" (178) (51) Speakman Company • 215-1725 Rev. D; ECN 14-09-026 7/23/2014... -
Page 4: Installation Instructions
0.5 gpm. If hot water is shut down, fully reopen cold water supply. Test the system weekly (turn on the water supply and check for constant control of the desired set temperature). Speakman Company • 215-1725 Rev. D; ECN 14-09-026 7/23/2014... - Page 5 7. Let the system run for 30 minutes or longer without water. If, after thirty minutes, the water temperature increases, you may readjust the temperature by slowly closing the balancing valve until the appropriate temperature is reached. Speakman Company • 215-1725 Rev. D; ECN 14-09-026 7/23/2014...
-
Page 6: Troubleshooting
Recirculation is not balanced. Review recirculation set up on page 5. Piston does not move freely and must be cleaned. See next page for piston disassembly and cleaning directions. Speakman Company • 215-1725 Rev. D; ECN 14-09-026 7/23/2014... - Page 7 If it is not consistent, repeat Procedure D until it moves freely, or replace. Contact your representative and ask for Piston/Liner Kit (part number S65-172). Speakman Company • 215-1725 Rev. D; ECN 14-09-026 7/23/2014...
- Page 8 Push Rod Spring Thermostat Piston O-Ring Spring O-Ring Overheat Screw Control Cap Upper Seat Set Screw O-Ring Kit S65-170 Label Set Screw Item Qty. Description 1/4 Screw O-Ring O-Ring O-Ring O-Ring Speakman Company • 215-1725 Rev. D; ECN 14-09-026 7/23/2014...
-
Page 9: Fournitures Requises
5. Insérer le robinet dans le support dans l’armoire (le côté droit entre en procédure d’installation du robinet. premier). Continuer avec la procédure d’installation du robinet. 6. Positionner la rosace murale tout contre le mur et colmater en place. Speakman Company • 215-1725 Rév. D; ECN 14-09-026 7/23/2014... -
Page 10: Dimensions
(6) au total 6-1/2" 2-1/4" 3" 5" (165) (57) Arrivées (76) (127) 1/2" NPT 11" (279) Boîtier 8-1/2" (216) 3-1/4" (83) 3/4" 2" (19) 5-1/2" (51) 11" (140) 7" 2" (279) (178) (51) Speakman Company • 215-1725 Rév. D; ECN 14-09-026 7/23/2014... -
Page 11: Instructions Relatives À L'installation
été réduit jusqu'à moins de 0,5 gal/min (1,9 l/min). Si l’eau chaude est coupée, rouvrir complètement l’arrivée d’eau froide. Effectuer un essai du système chaque semaine (ouvrir l’arrivée d’eau et vérifier la bonne régulation à la température de consigne souhaitée). Speakman Company • 215-1725 Rév. D; ECN 14-09-026 7/23/2014... - Page 12 7. Laisser le système fonctionner pendant 30 minutes ou plus sans eau. Si, au bout de trente minutes, la température de l’eau augmente, elle peut être réajustée en fermant lentement le robinet d’équilibrage jusqu’à atteindre la température qui convient. Speakman Company • 215-1725 Rév. D; ECN 14-09-026 7/23/2014...
-
Page 13: Dépannage
Examiner la configuration de recirculation à la page 12. Le piston ne bouge pas librement et doit Voir les instructions de démontage et de nettoyage du piston à la page suivante. être nettoyé. Speakman Company • 215-1725 Rév. D; ECN 14-09-026 7/23/2014... - Page 14 Si le mouvement n’est pas régulier, répéter la procédure D jusqu’à ce qu’il bouge librement ou le changer. Contacter le représentant et lui demander un Kit de piston/chemise (réf. S65-172). Speakman Company • 215-1725 Rév. D; ECN 14-09-026 7/23/2014...
- Page 15 Vis de Capuchon de surchauffe commande Siège supérieur Vis calante Étiquette Kit Joint torique S65-170 Vis calante Repère Qté Désignation Vis ¼ Joint torique Capuchon Joint torique Joint torique Joint torique Speakman Company • 215-1725 Rév. D; ECN 14-09-026 7/23/2014...
-
Page 16: Materiales Necesarios
(primero el lado derecho de la válvula). Continúe 6. Ponga firmemente la brida de pared en la pared y aplique masilla con el procedimiento de instalación de la válvula. para fijarla en su lugar. Speakman Company • 215-1725 Mod. D; ECN 14-09-026 7/23/2014... -
Page 17: Dimensiones
2-1/4" 3" 5" Entradas de (165) (57) (76) (127) NPT de 1/2" 11" (279) Caja 8-1/2" (216) 3-1/4" (83) 3/4" 2" (19) (51) 5-1/2" 11" 7" (140) 2" (279) (178) (51) Speakman Company • 215-1725 Mod. D; ECN 14-09-026 7/23/2014... -
Page 18: Instrucciones De Instalación
Pruebe el sistema semanalmente (abra el suministro de agua y verifique que el control de la temperatura establecida que se desea sea constante). Speakman Company • 215-1725 Mod. D; ECN 14-09-026 7/23/2014... - Page 19 7. Deje que el sistema funcione sin agua durante 30 minutos o más. Si, después de treinta minutos, aumenta la temperatura del agua, puede volver a ajustar la temperatura cerrando lentamente la válvula de equilibrio hasta que se alcance la temperatura adecuada. Speakman Company • 215-1725 Mod. D; ECN 14-09-026 7/23/2014...
-
Page 20: Solución De Problemas
Revise la instalación de la recirculación en la página 19. El pistón no se mueve libremente y se debe limpiar. Consulte la página siguiente para ver las instrucciones de desensamble y limpieza. Speakman Company • 215-1725 Mod. D; ECN 14-09-026 7/23/2014... - Page 21 Si es constante, repita el Procedimiento D hasta que se mueva libremente o cámbielo. Comuníquese con el representante y consulte por el Kit del pistón y revestimientos (número de pieza S65-172). Speakman Company • 215-1725 Mod. D; ECN 14-09-026 7/23/2014...
- Page 22 Tapa de control Asiento superior Tornillo de ajuste Etiqueta Kit S65-170 de juntas tóricas Tornillo de ajuste Tornillo de 1/4 Artículo Cantidad Descripción Tapa Junta tórica Junta tórica Junta tórica Junta tórica Speakman Company • 215-1725 Mod. D; ECN 14-09-026 7/23/2014...
