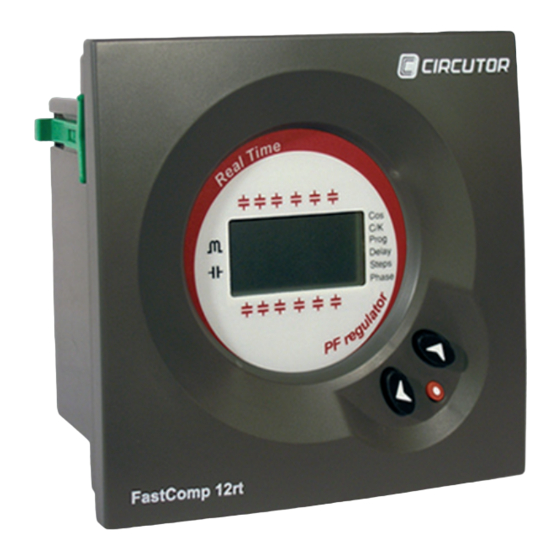

Circutor FastComp 12rt Quick Start Manual

REGULADOR DE ENERGIA REACTIVA
Los reguladores de energía reactiva FastComp 12rt (12 pasos), miden el cos ϕ
de la red, y regulan la conexión y desconexión automática de condensadores
en función del cos ϕ deseado. El tipo FastComp está especialmente diseñado
para regular equipos con interruptores estáticos basados en tiristores, actuando
a través de un controlador de paso por cero (CPC).
Este manual pretende ser una guía rapida del uso y funcionamiento del
FastComp-12rt. Para más información, se puede descargar el manual
completo en la página web de Circutor: www.circutor.es

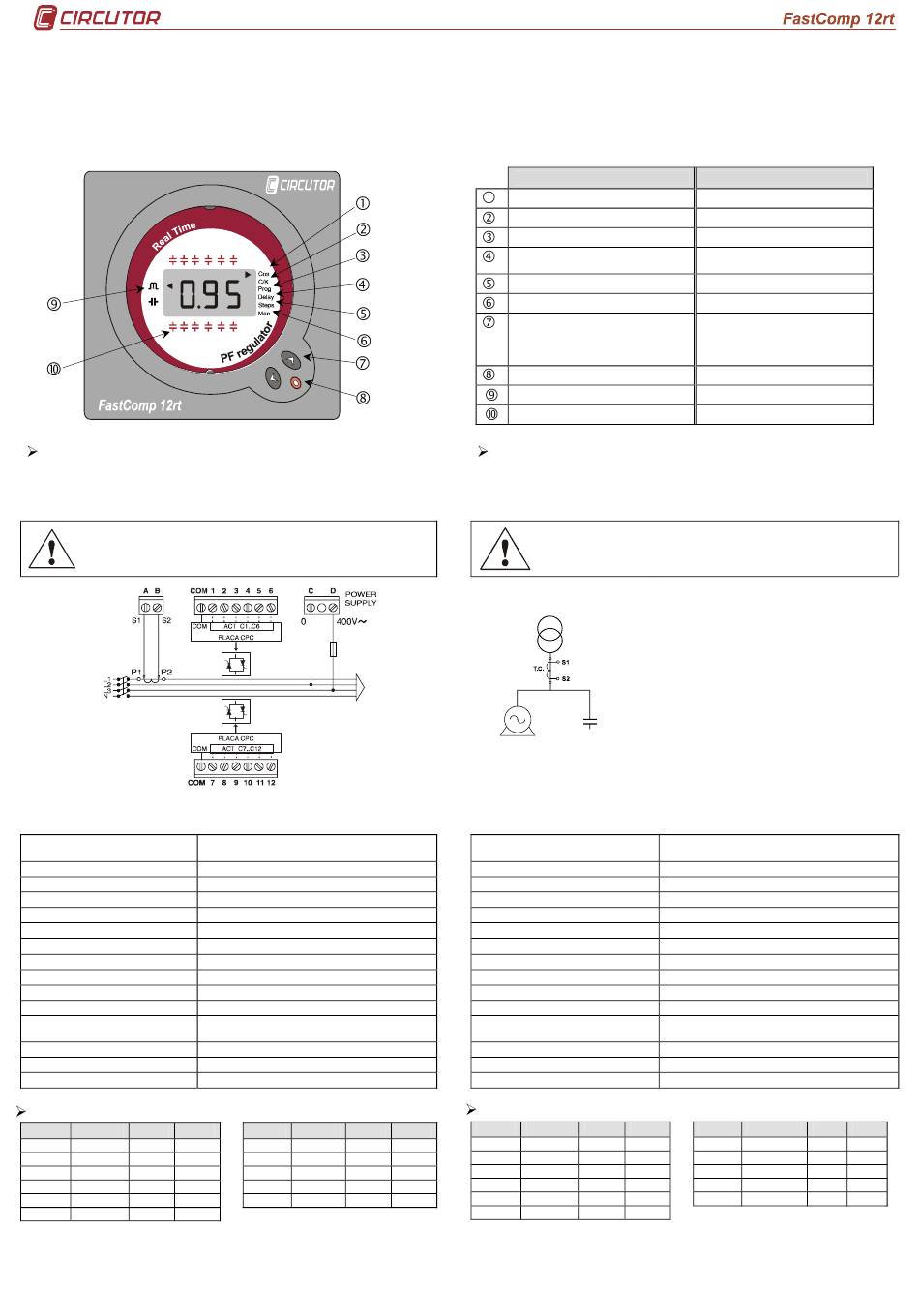

1.- Conexionado
Antes de efectuar cualquier operación de mantenimiento, modificación de
conexiones, reparación, etc. , debe desconectarse el aparato de toda fuente de
alimentación. Cuando se sospeche de un fallo de funcionamiento del equipo ó en
la protección del mismo debe dejarse el equipo fuera de servicio.
2.- Características Técnicas
Alimentación principal y medida de
tensión, Bornes C-D
Precisión de la medida de tensión
Circuito de medida de corriente
Conexión del TC
Rango de medida de corriente ( IL1 )
Precisión de la medida de corriente
Precisión de la medida cosϕ
Margen de frecuencia , V(C-D)
Consumo
Display
Salida
Normas
Seguridad /Aislamiento
Grado de protección
Estrategia de control
Programas de conexión
Display Maniobra Tipo Modo
P0 None - 0
P1 1111 FCP 1
P2 1222 FCP 2
P3 1244 FCP 3
P4 1248 FCP 4
P5 1122 FCP 5
En los programas P0 a P5 la conexión es secuencial, sin FCP
400 VAC +15% -10% ; 45-65 Hz ,
Conectar a fases L2-L3
1%
Transformador de corriente (TC) , In /5
Fase 1 , IL1
0,1 a 5 A (máx. +20%)
1%
2% ± 1 dígito
45 - 65Hz
3VA/2W (sin carga) ; 4VA/3,8W (con salidas activadas)
1 línea x 3 dígitos x 7segmentos + 20 iconos
Estática tipo MOS. Máx. 200VDC, 130VAC, 80mA
EN 61010, EN 61000-3-2, EN 61000-3-3, EN 50081-2,
EN 50082-1, EN 50082-2, UL 94
Según EN 61010-1, Categoría III , Ambiente 2
IP55, según EN-60529
FCP (Programa que minimiza el número de maniobras)
Display Maniobra Tipo
F1 1111 Lineal
F2 1222 Lineal
F3 1244 Lineal
F4 1248 Lineal
F5 1122 Lineal
Power factor regulators FastComp-12rt (12 steps) measure the cos ϕ of a supply
system and control the automatic connection and disconnection of compensation
capacitors according to desired cos ϕ. FastComp type is specially designed to
control PF correction equipment based on thyristor static switches, using an
interface controller for zero voltage switching (CPC controller)
Display / Teclado
Modo normal : Indicación de cosϕ
Programación de C/K
Programación de tipo de maniobra
Programación de tiempos de conexión y
desconexión
Programación del número de pasos
Indica operación en modo manual
- Teclas de Cursor (en modo ajuste)
- ON / OFF manual de relés (pulsación larga)
- Pulsar las 2 teclas para visualizar el
número de pasos conectados
Tecla de ajuste (Setup)
Indicación inductivo o capacitivo
Indicación de Nº de pasos conectados
This manual is an easy guide of use and operation for the FastComp-12rt.
For more information, the complete manual can be downloaded in the Web
site of Circutor: www.circutor.es
1.- Connection
Before any maintenance, connection modification, repair etc, the equipment must be
disconnected from any power supply. If an operating or protection fault is suspected
the equipment must remain out of service ensuring against any accidental
reconnection.
2.- Technical Features
Supply voltage and voltage measurement,
Terminals (C-D)
Accuracy of voltage measurement
Current measurement circuit
CT connection
Current range for measurement ( IL1 )
Accuracy of current measurement
Accuracy of cosϕ measurement
Frequency range , V (C-D)
Power consumption
Display
Output
Standards
Safety / Insulation
Protection degree
Control strategy
Connection program
Display Operation
Modo
P0 None
6
P1 1111
7
P2 1222
8
P3 1244
9
P4 1248
10
P5 1122
In P0 to P5 programs connection of steps is sequential, non FCP
POWER FACTOR REGULATOR
Display / Keyboard
Normal mode : cosϕ indication
C/K setting
Operation program setting
Setting delay time for on/off switching
operations
Setting the number of capacitor steps
Manual mode indication
- Cursor keys (in setup mode)
- Manual relay ON/OFF operation (long press)
- Push both keys to show the Nr of
connected steps
Setup key
Lag or lead PF indication
Nr of connected steps indicator
El transformador de intensidad tiene que estar
colocado de forma que mida la corriente total
de las cargas más los condensadores
The current transformer has to be attached so
that it measures the whole current of the loads
and the capacitors
400 VAC +15% -10% ; 45-65 Hz
Connect to phases L2 and L3
1%
Current Transformer (CT) , In / 5
Phase 1 , IL1
0,1 a 5 A (max. overload +20%)
1%
2% ± 1 digit
45 - 65Hz
3VA/2W (without load) ; 4VA/3,8W (all outp. Activated)
1 line x 3 digits x 7segments + 20 display icons
MOS static output, Máx. 200VDC, 130VAC, 80mA
EN 61010, EN 61000-3-2, EN 61000-3-3, EN 50081-2,
EN 50082-1, EN 50082-2, UL 94
Acc. to EN 61010-1, Category III , Environment 2
IP55, acc. to EN-60529
FCP (Minimizes the number of ON/OFF operations )
Type Mode Display
- 0 F1 1111
FCP 1 F2 1222
FCP 2 F3 1244
FCP 3 F4 1248
FCP 4 F5 1122
FCP 5
Operation Type Mode
Lineal 6
Lineal 7
Lineal 8
Lineal 9
Lineal 10
M98160701-20-04A
