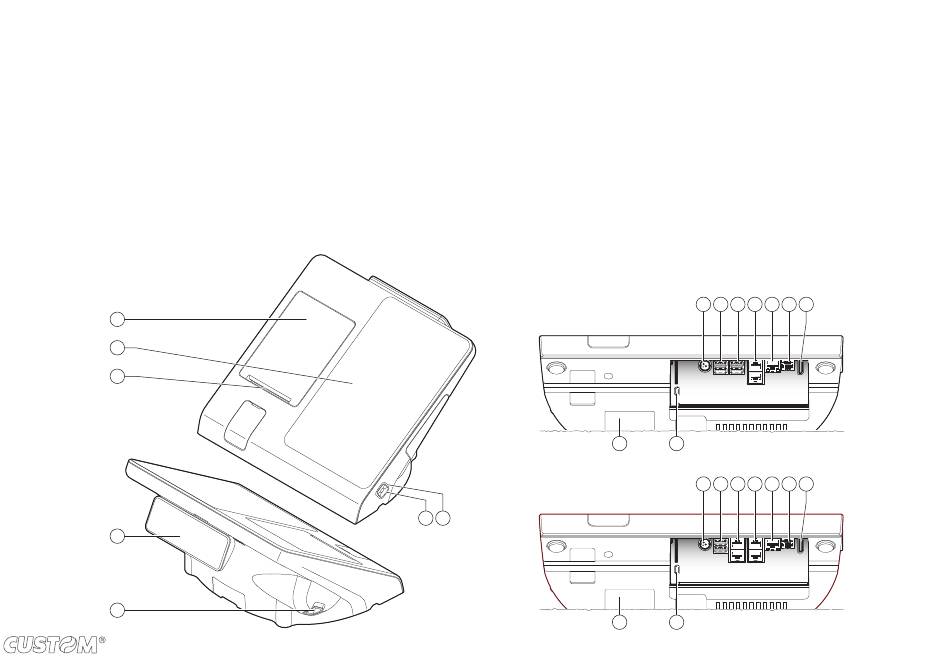

DESCRIZIONE DEL DISPOSITIVO

1. Coperchio vano carta
2. Touch screen
3. Uscita carta
4. Display lato cliente
5. Pulsante apertura manuale
coperchio carta
6. Tasto ON/OFF
7. LED di stato
1
2
3
4
5
8. Porta interfaccia HDMI
9. Porta cassetto
10. Porta interfaccia ETHERNET
11. Porta interfaccia RS232 (x2, x4)
12. Porta interfaccia USB (x4, x2)
13. Porta alimentazione
14. Porta interfaccia miniUSB (solo per aggior-
namento firmware della stampante)
15. Etichetta prodotto

DEVICE DESCRIPTION

1. Cover for paper compartment
2. Touch screen
3. Paper out
4. Customer side display
5. Button for manual opening of
paper compartment cover
6. ON/OFF key
7. Status LED
FUSION ANDROID
FUSION PC
6 7
8. HDMI port
9. Drawer port
10. ETHERNET port
11. RS232 port (x2, x4)
12. USB port (x4, x2)
13. Power supply port
14. MiniUSB port (only for printer firmware up-
grade)
15. Device label
13 12 12 11 10 9
15 14
13 12 11 11 10 9
15 14
8
8
