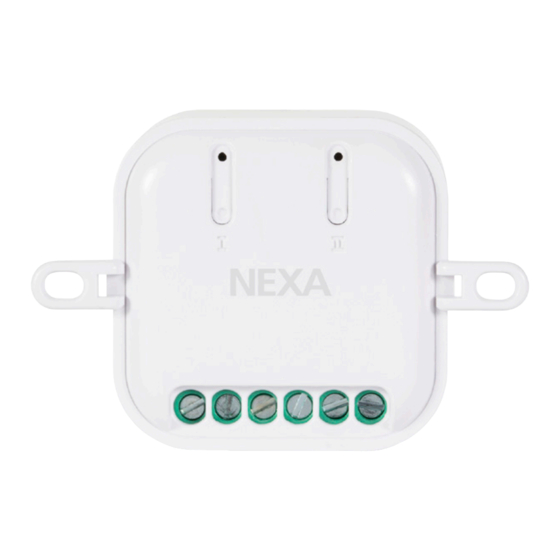

Nexa MCMR-3000 Quick Start Manual

MCMR-3000
Inbyggnadsmottagare På/Av,
2 kanaler
TEKNISK DATA
MCMR-3000
Strömkälla 220-240 V~50 Hz
Max. last 1500 W / kanal Resistiv, 200 W / kanal LED
Frekvens System Nexa (433,92 MHz)
Räckvidd upp till 30 m
Minnesplatser 2 x 16 st
Egenförbrukning <1 W
Drifttemperatur 0-40 °C
IP klassificering IP20 Inomhusbruk
Mått 48 x 48 x 25mm
Declaration of conformity finns tillgänglig på www.nexa.se
NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN
info@nexa.se | www.nexa.se
SVENSKA
2-kanals inbyggnadsmottagare Av/På för fast installation, placeras i
kopplings- eller apparatdosa. Kan anslutas till befintlig strömbrytare
med 230 VAC styrning. MCMR-3000 behöver både fas och nolla.
Mottagaren har full kompatibilitet med övriga produkter i System
Nexa.
SÄKERHET
Läs igenom hela instruktionen först. Anlita fackman vid behov. Nexa
kan ej hållas ansvarig om produkten används till annat än den är
designad för eller om instruktionen inte följs. Anslut aldrig lampor
eller utrustning som överskrider mottagarens maximala angivna
belastning, det kan leda till fel, kortslutning eller brand. Försök inte
att reparera produkten. Produkten innehåller inga reparerbara delar.
INSTALLATION
Säkerställ att ledarna är spänningsfria genom att slå av
strömmen i elcentralen.
Koppla Fas till L, Last/Tändtråd till O1/O2, Noll ledare till N, samt
strömbrytare till S1/S2, se även inkopplingsscheman.
INLÄRNING
1. Spänningssätt MCMR-3000
2. Tryck kort på inlärningsknappen för den önskade kanalen, LED-
indikeringen börjar blinka.
3. Tryck på "PÅ" knapp för vald kanal på en System Nexa sändare
inom 12 sekunder.
BEKRÄFTELSE INLÄRNING
LED-indikering på mottagaren blinkar långsamt under 2 sekunder.
RADERING AV MINNESPLATS
1. Tryck kort på inlärningsknappen för den önskade kanalen, LED-
indikeringen börjar blinka.
2. Tryck på "AV" knapp för vald kanal på en System Nexa sändare
inom 12 sekunder.
BEKRÄFTELSE AV RADERING
LED-indikering på mottagaren blinkar långsamt under 2 sekunder.
RADERING AV ALLA MINNESPLATSER.
1. Tryck och håll ned inlärningsknappen i 6 sekunder, LED-
indikeringen börjar blinka snabbt.
2. Släpp upp inlärningsknappen och gör sedan ett kort tryck igen.
BEKRÄFTELSE AV RADERING ALLA MINNESPLATSER
LED-indikering på mottagaren blinkar långsamt under 2 sekunder.
MINNE
MCMR-3000 har 16 minnesplatser per kanal. När en kanals samtliga
minnesplatser är upptagna raderas den älsdsta platsen när en ny
lärs in.
STYRNING
Mottagaren kan styras på flera sätt.
1. Med inlärd System Nexa Fjärrkontroll
2. Med övriga inlärda System Nexa sändare
3. Med strömbrytare
4. Med Nexa Smart Hub
5.Med Nexa Bridge
SÄKERHET OCH INFORMATION
Räckvidd inomhus: upp till 30 m (optimala förhållanden).
Räckvidden är starkt beroende av lokala förhållanden, till exempel
om det finns metaller i närheten. Exempelvis har den tunna
metallbeläggning i energiglas med låg emissivitet negativ inverkan
på radiosignalernas räckvidd. Det kan finnas begränsningar
för användningen av enheten utanför EU. Om tillämpligt bör du
kontrollera att enheten överensstämmer med lokala föreskrifter.
Max belastning: Anslut aldrig lampor eller utrustning som
överskrider mottagarens maximala belastning. Det kan leda till fel,
kortslutning eller brand.
Livsuppehållande utrustning: Använd aldrig Nexas produkter
till livsuppehållande utrustning eller andra apparater där fel eller
störningar kan få livshotande följder.
Störningar: Alla trådlösa enheter kan drabbas av störningar som
kan påverka prestandan och räckvidden. Det minsta avståndet
mellan två mottagare bör därför vara åtminstone 50 cm
Reparation: Försök inte att reparera produkten. Den innehåller inga
reparerbara delar.
Vattentäthet: Produkten är inte vattentät. Se till att den alltid är
torr. Fukt gör att elektroniken inuti fräts sönder och kan leda till
kortslutning, fel och risk för elstötar.
Rengöring: Rengör produkten med en torr trasa. Använd inte
kemikalier, lösningsmedel eller starka rengöringsmedel.
Miljö: Utsätt inte produkten för stark värme eller kyla, eftersom det
kan skada eller förkorta de elektroniska kretsarnas livslängd.
LED-indikering
Inlärningsknapp
Inlärningsknapp
kanal 1
kanal 2
Kopplingsschema, kronkoppling
Kopplingsschema, trappomkoppling 2 kretsar
