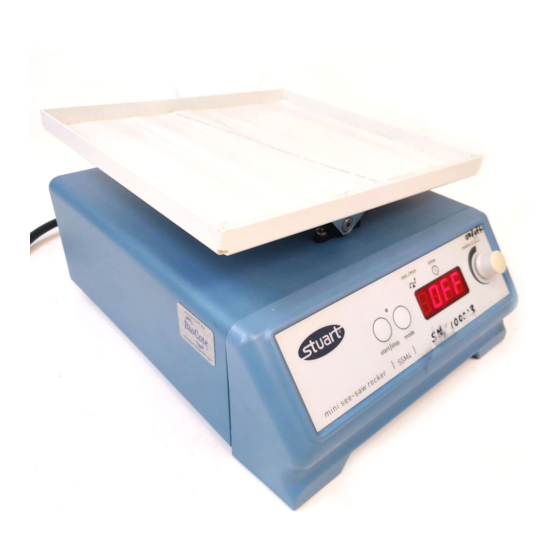

Cole Parmer stuart SSM1 Instruction Manual

Shakers and rockers
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

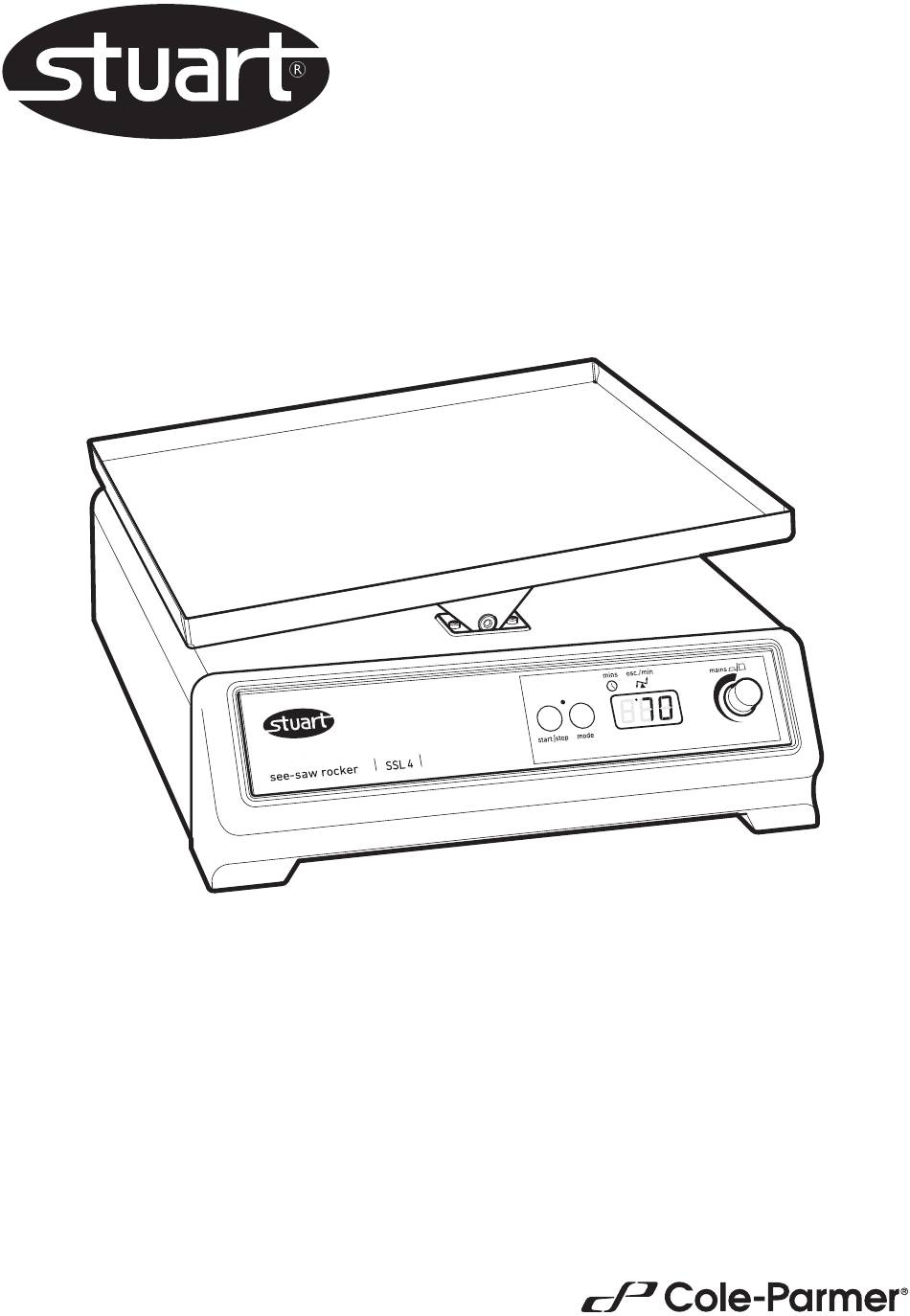

Shakers and Rockers
SSM1, SSM3, SSM4, SSM5,
SSL1, SSL2, SSL3, SSL4, SSL5
Instruction Manual
Version 1.2
www.laboquimia.es

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the stuart SSM1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Cole Parmer stuart SSM1

Summary of Contents for Cole Parmer stuart SSM1

  • Page 1 Shakers and Rockers SSM1, SSM3, SSM4, SSM5, SSL1, SSL2, SSL3, SSL4, SSL5 Instruction Manual Version 1.2 www.laboquimia.es...
  • Page 2 English Rockers Sample tray (235 x 235mm) IEC connector Digital control panel (see fig. 3) Model: SSM3 & SSM4 Sample tray (355 x 355mm) connector Digital control panel (see fig. 3) Model: SSL3 & SSL4 Figure 1 www.laboquimia.es...
  • Page 3 Shakers Sample tray (220 x 220mm) IEC connector Digital control panel (see fig. 3) Model: SSM1 & SSM5 Cradle System connector Digital control panel (see fig. 3) Model: SSL1 & SSL2 Figure 2 www.laboquimia.es...

  • Page 4: General Description

    SHAKERS & ROCKERS In the case of mains interruption, the unit will not restart on restoration of the electricity SSM1, SSM3, SSM4, SSM5, SSL1, SSL2, supply. SSL3, SSL4, SSL5 In the case of mechanical interruption, (e.g. motor stall), the unit will continue operating on 1.
  • Page 5 range is 5 to 70 rpm. Max load 3kg and 10kg NOTE: Refer to the equipment’s rating plate to respectively. ensure that the plug and fusing are suitable for the voltage and wattage stated. Models SSM5 and SSL5 are designed for The wires in the mains cable are coloured as use with microtitre plates and microcentrifuge tubes.

  • Page 6: Operation

    5. Operation 5.1 Setting the speed Start/stop button Mode button Red digital display Control knob Figure 3 Switch the unit ON by pressing the control knob Press the start / stop button to revert back to the in (see fig 3). The unit will carry out a self test last time and speed values set or select new routine and then the red display will show the values following instructions given above.

  • Page 7: Warranty

    seconds and minutes (1 second to 90 minutes) 6.2 Accessories turn the unit off using the control knob then Code Description switch the mains power off at the plug. Hold down both the start/stop button and the mode SSM5/1 Tube holder for 1.5ml tubes button whilst simultaneously switching the mains SSM5/2 Tube holder for 0.5ml tubes power back on.
  • Page 8 Français Agitateurs 3D & à bascule Plate-forme (235 x 235mm) Prise alimentation Face avant (voir fig. 3) Modèles: SSM3 & SSM4 Plate-forme (355 x 355mm) Prise alimentation Face avant (voir fig. 3) Modèles: SSL3 & SSL4 Figure 1 www.laboquimia.es...
  • Page 9 Agitateurs orbitaux Plate-forme (220 x 220mm) Prise alimentation Face avant (voir fig. 3) Modèles: SSM1 & SSM5 Plate-forme de maintien Prise alimentation Face avant (voir fig. 3) Modèles: SSL1 & SSL2 Figure 2 www.laboquimia.es...

  • Page 10: Description Générale

    AGITATEURS 3D, 2D OU sur la plate-forme. ORBITAUX Ne pas arrêter le mouvement avec les mains. Ne jamais déplacer l’appareil durant son SSM1, SSM3, SSM4, SSM5, SSL1, SSL2, utilisation ou connecté à l’alimentation SSL3, SSL4, SSL5 électrique. En cas de coupure d’électricité l’appareil ne 1.
  • Page 11 La charge maximum avec la vitesse maximum de Si aucune de ces deux prises ne conviennent, 250 tr/min. est de 5kg. prendre le câble anglais, retirer la prise et la remplacer par une adéquate en respectant le Les modèles SSM3 et SSL3 offrent une câblage.
  • Page 12 5. Utilisation nouveau et le décompte de temps reprendra là où il avait été arrêté. 5.1 Programmer la vitesse Le temps programmé peut être modifié à tout Mettre l’appareil en marche en appuyant sur le moment sans être obligé d’arrêter l’appareil. bouton adéquat (voir fig.

  • Page 13: Entretien & Réparation

    sauvegardées. Elles peuvent être modifiées à tout En cas de besoin, contacter Cole-Parmer pour moment en suivant les instructions citées recevoir le manuel de maintenance de l’appareil précédemment. en indiquant le modèle et son n° de série. N.B. Le fait de tourner le bouton de réglage En cas de doute, contacter le service après-vente lorsque l’appareil est éteint, ne modifie en de Cole-Parmer.
  • Page 14 Italiano Agitatori basculanti Vassoio campioni (235 x 235mm) Connettore IEC Pannello di controllo digitale (vedi fig. 3) Modello: SSM3 e SSM4 Vassoio campioni (355 x 355mm) Connettore Pannello di controllo digitale (vedi fig. 3) Modello: SSL3 e SSL4 Figura 1 www.laboquimia.es...
  • Page 15 Scuotitori/Shakers Vassoio campioni (220 x 220mm) Connettore IEC Pannello di controllo digitale (vedi fig. 3) Modello: SSM1 e SSM5 Supporto a rulli Connettore Pannello di controllo digitale (vedi fig. 3) Modello: SSL1 e SSL2 Figura 2 www.laboquimia.es...

  • Page 16: Descrizione Generale

    SCUOTITORI E AGITATORI Assicurarsi che il carico sia bilanciato correttamente. BASCULANTI Non cercare di fermare il movimento SSM1, SSM3, SSM4, SSM5 dell'apparecchio con le mani. SSL1, SSL2, SSL3, SSL4, SSL5 Non spostare o trasportare l'apparecchio se in uso o collegato alla rete di alimentazione 1.
  • Page 17 IMPORTANTE: Tutti gli strumenti sono dotati di un connettore IEC sul retro dell'apparecchio per il collegamento * La velocità massima consentita con carico 10 al cavo di alimentazione di rete. Kg è 200 g/min. Attenzione: sono presenti fusibili sia sulla Il carico massimo consentito a velocità...
  • Page 18 4.3 Collocare l'apparecchio su di un piano visualizza l'ultima velocità memorizzata. Il punto orizzontale, solido e non sdrucciolevole, rosso visualizzato dal display indica che è assicurandosi che vi sia spazio sufficiente intorno selezionata la velocità (rpm). Impostare all'apparecchio per consentirne il movimento eventualmente la velocità...
  • Page 19 Quando il timer raggiunge lo zero, l'apparecchio display visualizzerà per qualche istante 88:88, si arresta ed emette un segnale acustico di quindi la parola OFF. Accendere l'unità usando la manopola di comando: il display visualizzerà avviso. Premere nuovamente il pulsante "start/ nn:ss per i minuti e i secondi ;...

  • Page 20: Garanzia

    6.2 Accessori Codice Descrizione SSM5/1 Struttura porta provette per provette da 1,5 ml SSM5/2 Struttura porta provette per provette da 0,5 ml SSM3/1 Sistema a ripiani (per mini agitatori) SSL3/1 Sistema a ripiani (per agitatori grandi) SSM1/1 Supporto a rulli (per SSM1) SSM1/2 Piattaforma grande (per 8 piastre a pozzetti) per SSM1 SSM1/3 Coperchio in plastica (per SSM1)
  • Page 21 Espanõl Basculador Bandeja de muestras (235 x 235mm) Connector IEC Panel de control digital (vea la figura 3) Modelos: SSM3 y SSM4 Bandeja de muestras (355 x 355mm) Connector Panel de control digital (vea la figura 3) Modelos: SSL3 y SSL4 Figura 1 www.laboquimia.es...
  • Page 22 Agitadores Bandeja de muestras (220 x 220mm) Connector IEC Panel de control digital (vea la figura 3) Modelos: SSM1 y SSM5 Sistema de soporte Connector Panel de control digital (vea la figura 3) Modelos: SSL1 y SSL2 Figura 2 www.laboquimia.es...

  • Page 23: Descripción General

    AGITADORES Y materiales peligrosos. BASCULADORES Asegure que el peso de la carga esté equilibrado. No intente detener el movimiento con la mano. SSM1, SSM3, SSM4, SSM5 SSL1, SSL2, SSL3, SSL4, SSL5 No mueva o transporte nunca el instrumento mientras lo utiliza ni lo conecte al suministro eléctrico de la red.
  • Page 24 IMPORTANTE usados con 230V, 50Hz. El consumo eléctrico de cada instrumento es de 50W. * La velocidad máxima con 10kg de carga son 200rpm. Los instrumentos incorporan una toma IEC en su parte posterior para la conexión del cable de la La carga máxima para una velocidad de 250rpm son 5kg.
  • Page 25 4.3 Coloque el instrumento en superficie firme, las RPM seleccionadas). Esto puede ajustarse nivelada y antideslizante, con suficiente espacio girando perilla de control. Una vez visualizada la alrededor para moverse sin entrar en contacto velocidad correcta, pulse el botón encender / con obstrucciones durante su utilización.
  • Page 26 últimos valores de tiempo y velocidad ajustados y segundos, H:nn para horas y minutos y nn para o seleccione nuevos valores observando las minutos. Gire el mando de control para instrucciones previamente descritas. seleccionar la unidad del temporizador deseada y luego apague el equipo con el mando de N.B.
  • Page 27 6.2 Accesorios Código Descripción SSM5/1 Portatubos para tubos de 1,5ml SSM5/2 Portatubos para tubos de 0,5ml SSM3/1 Sistema de hileras (para basculadores miniatura) SSL3/1 Sistema de hileras (para basculadores grandes) SSM1/1 Sistema de soporte (para el modelo SSM1) SSM1/2 Plataforma grande (para placas de 8 huecos) para el modelo SSM1 SSM1/3 Tapa de plástico (para el modelo SSM1) SSL1/1...
  • Page 28 Deutsch Wipptische Probenschale (235 x 235mm) IEC Netzstecker Digitalsteuerung (siehe Abb. 3) Modell: SSM3 & SSM4 Probenschale (355 x 355mm) Netzstecker Digitalsteuerung (siehe Abb. 3) Modell: SSM3 & SSM4 Abbildung 1 www.laboquimia.es...
  • Page 29 Schüttler Probenschale (220 x 220mm) IEC Netzstecker Digitalsteuerung (siehe Abb. 3) Modell: SSM1 & SSM5 Gestellsystem Netzstecker Digitalsteuerung (siehe Abb. 3) Modell: SSL1 & SSL2 Abbildung 2 www.laboquimia.es...
  • Page 30 SCHÜTTLER UND Das Gerät muss mit beiden Händen getragen werden. WIPPTISCHE Das Gerät nicht in explosionsfähigen Stoffen SSM1, SSM3, SSM4, SSM5 oder entzündlichen Atmosphären betreiben. SSL1, SSL2, SSL3, SSL4, SSL5 Auf eine gleichmäßige Gewichtsverteilung achten. 1. Einleitung Die Bewegung nicht mit der Hand unterbrechen. Wir bedanken uns für den Kauf dieses Stuart Das Gerät niemals transportieren, wenn es in Produkts.
  • Page 31 ACHTUNG angeschlossen werden. Die Leistungsaufnahme des Geräts beträgt 50 W. *Höchstgeschwindigkeit bei 10 kg Beladung: 200 UPM. Auf der Geräterückseite befindet sich eine Europa-Steckdose für den Anschluss des Höchstbeladung bei Geschwindigkeitseinstellung Netzkabels. auf 250 UPM: 5 kg. Vorsicht: Sowohl Phasen- als auch Nullleiter Die Modelle SSM3 und SSL3 erzeugen eine 3D sind durch Sicherungen geschützt.

  • Page 32: Bedienung

    4.2 An die Stromversorgung anschließen - Selbstprüfung aus. Anschließend zeigt das rote NICHT EINSCHALTEN. Display die zuletzt eingestellte Geschwindigkeit an (der rote Punkt im Display zeigt an, dass die 4.3 Das Gerät auf einer festen, ebenen, Geschwindigkeitsfunktion "RPM" gewählt ist). rutschfesten Fläche aufstellen.
  • Page 33 an und erzeugt ein akustisches Signal. Drücken ausschalten. Es erscheint die Anzeige "OFF". Sie die Start/Stop Taste um zur letzten Beim nächsten Einschalten des Geräts ist die Zeitautomatik auf die jeweils gewählte Zeiteinstellung zurückzukehren oder stellen Sie Zeiteinheit eingestellt. einen neuen Zeitwert ein (siehe oben). Hinweis: Um die Zeitautomatik zu 6.

  • Page 34: Gewährleistung

    6.2 Zubehör Bestellnr. Beschreibung SSM5/1 Röhrchenhalter für 1,5 ml Röhrchen SSM5/2 Röhrchenhalter für 0,5 ml Röhrchen SSM3/1 Erweiterungssystem (für "Mini" Wipptische) SSL3/1 Erweiterungssystem (für große Wipptische) SSM1/1 Gestellsystem (für SSM1) SSM1/2 Großflächige Plattform (für 8 Well- Platten) für SSM1 SSM1/3 Kunststoffdeckel (für SSM1) SSL1/1 Großflächige Plattform, 510 x 510 mm 7.
  • Page 35 This product meets the applicable EC and so we cannot guarantee that interference will not harmonized standards for radio frequency occur in practice. Where there is a possibility that injury, interference and may be expected not to damage or loss might occur if equipment malfunctions interfere with, or be affected by, other equipment with due to radio frequency interference, or for general similar qualifications.
  • Page 36 INSPECTION REPORT MODEL SERIAL NO. ELECTRICAL SAFETY ❏ ✓ 1. Earth continuity ❏ ✓ 2. Insulation ❏ ✓ 3. Flash test FUNCTIONAL ❏ ✓ 1. Indicators ❏ ✓ 2. Shakers/Rockers control ❏ ✓ 3. Visual acceptance QUALITY CONTROL INSPECTOR Cole-Parmer Ltd. Beacon Road, Stone, Staffordshire,...
