turck IM33-FSD-Ex/L Manual

Messumformer-
Speisetrenner
IM33-FSD-Ex/L
Gerätekurzbeschreibung
•
Messumformer-Speisetrenner ohne
Hilfsenergie (loop-powered)
•
Versorgung von Brand- und Rauchmeldern
•
Signalübertragung 0...50 mA
•
Kurzschlussstrom < 100 mA
•
Eingangskreise eigensicher Ex ia
•
Anwendungsbereich nach ATEX:
II (1) G, II (1) D
•
Zweikanalig
•
Allseitige galvanische Trennung
•
Verpolgeschützte Anschlüsse
•
Abziehbare Klemmenblöcke
Klemmenbelegung (Fig. 2)
1, 2 Anschluss eigensicherer
Melderkreis 1
3 Eigensicherer Anschluss für
Erdschlusswächter Kreis 1
4, 5 Anschluss eigensicherer
Melderkreis 2
6 Eigensicherer Anschluss für
Erdschlusswächter Kreis 2
8, 9 Anschluss für Auswerteeinrichtung
mit aktiven Eingängen, Kreis 2
11, 12 Anschluss für Auswerteeinrichtung
mit aktiven Eingängen, Kreis 1
Leitungsanschluss durch anhebende Käfige
mit unverlierbaren Schrauben, Anschlussquer-
schnitt: ≤ 1 x 2,5 mm 2 , 2 x 1,5 mm
2 x 1 mm 2 mit Ader-Endhüsen

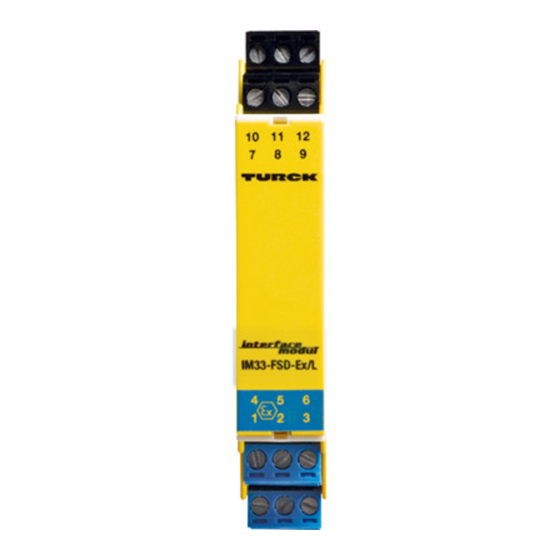

Fig. 1
10 11 12
7 8 9
IM33-FSD-Ex/L
4 5 6
1 2 3
Isolating Measuring
Transducer
IM33-FSD-Ex/L
Short description
•
The isolating transducer operates without
auxiliary power (loop-powered)
•
Supply of fire and smoke alarms
•
0...50 mA signal transfer
•
Short circuit current < 100 mA
•
Intrinsically safe input circuits Ex ia
•
Area of application acc. to ATEX:
II (1) G, II (1) D
•
Two channels
•
Complete galvanic isolation
•
Reverse polarity protected connections
•
Removable terminal blocks
Terminal configuration (Fig. 2)
1, 2 Connection of intrinsically safe alarm
circuit 1
3 Intrinsically safe connection of
current-to-ground detection circuit 1
4, 5 Connection of intrinsically safe alarm
circuit 2
6 Intrinsically safe connection of
current-to-ground detection circuit 2
8,9 Connection of processor unit with
active inputs, circuit 2
11, 12 Connection of processor unit with
active inputs, circuit 1
Connection via lifting cages with captive screws,
connection profile: ≤ 1 x 2.5 mm
2 oder 2 x 1 mm 2 with wire sleeves

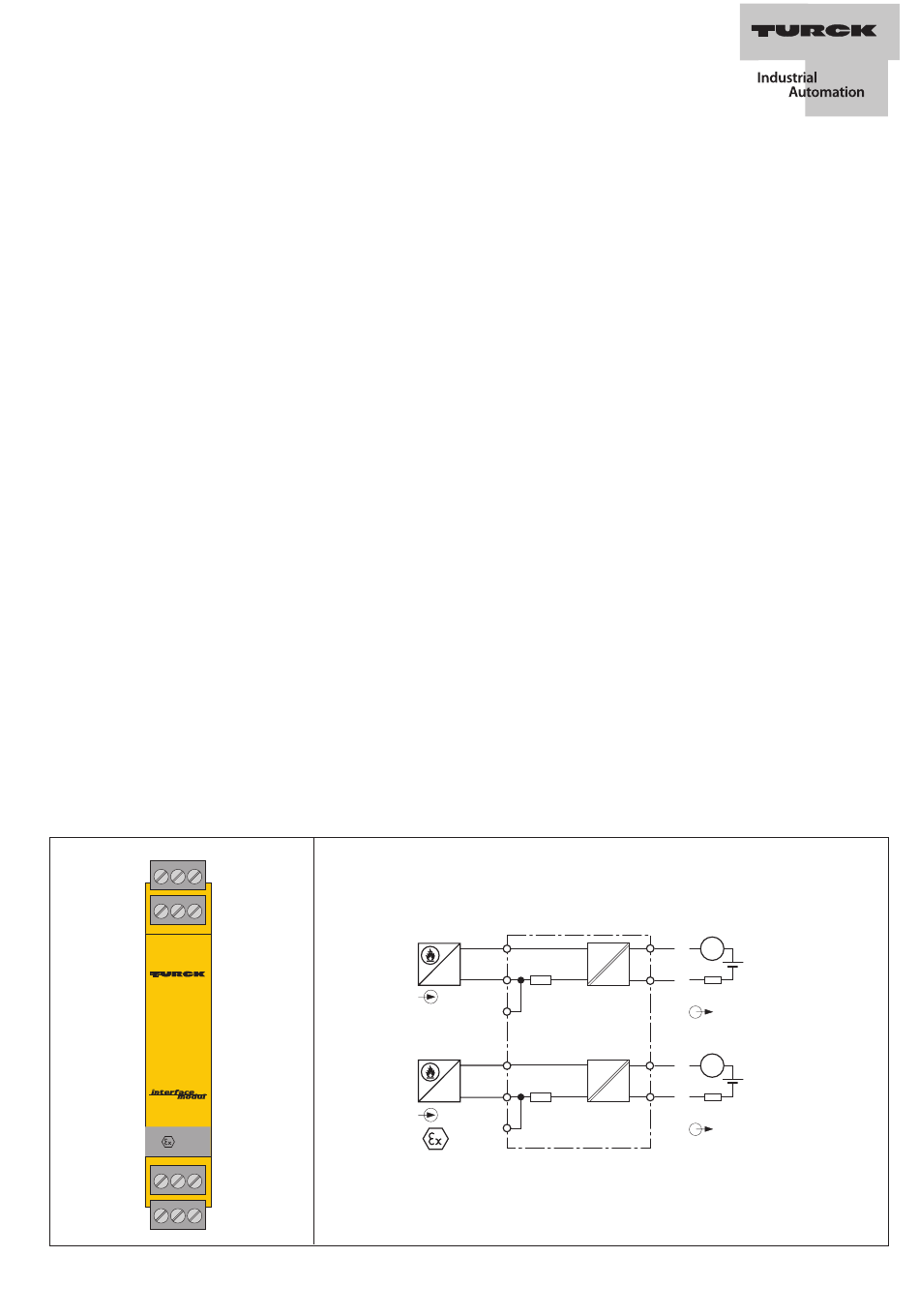

Fig. 2
2 , 2 x 1.5 mm 2 or
– 1
I
U D
+ 2
I
1
3
– 4
I
U D
+ 5
I
2
6
Convertisseur de mesure-
séparateur d'alimentation
IM33-FSD-Ex/L
Description brève
•
Convertisseur de mesure-séparateur d'ali-
mentation sans énergie auxiliaire
(loop-powered)
•
Alimentation de détecteurs d'incendie
et de fumée
•
Transmission des signaux 0...50 mA
•
Courant de court-circuit < 100 mA
•
Circuits d'entrée à sécurité intrinsèque Ex ia
•
Champ d'application suivant ATEX:
II (1) G, II (1) D
•
Deux canaux
•
Séparation galvanique entrée, sortie et
alimentation
•
Connexions protégées contre les inversions
de polarité
• Borniers débrochables
Raccordement des bornes (Fig. 2)
1, 2 Raccordement du circuit d'alarme 1
à sécurité intrinsèque
3 Raccordement à sécurité intrinsèque
du circuit 1 du contrôleur de court-
circuit à la terre
4, 5 Raccordement du circuit d'alarme 2
à sécurité intrinsèque
6 Raccordement à sécurité intrinsèque
du circuit 2 du contrôleur de court-
circuit à la terre
8,9 Raccordement de l'appareil de traite
ment à entrées actives, circuit 2
11, 12 Raccordement de l'appareil de traite
ment à entrées actives, circuit 1
Raccordement du câble par des cages levantes
avec des vis imperdables, section raccordable:
≤ 1 x 2,5 mm
2 , 2 x 1,5 mm 2 ou 2 x 1 mm
cosses
I A
12 +
mA
U Pwr < 35 V
11 –
I
1
I A
9 +
mA
U Pwr < 35 V
8 –
I
2
2 avec
