turck HART IM33-11Ex-Hi Quick Start Manual

HART®-Messumformer-Speisetrenner
IM33-11Ex-Hi
IM33-12Ex-Hi
IM33-22Ex-Hi
Gerätekurzbeschreibung
• Messumformer-Speisetrenner mit bidirektionaler HART®-Übertragung
IM33-11Ex-Hi: einkanalig
IM33-12Ex-Hi: einkanalig mit zwei galvanisch getrennten Ausgängen
IM33-22Ex-Hi: zweikanalig
•
Anschluss von
– HART®-Zweidraht-Messumformern: Versorgung und Signalübertra-
gung
– aktive HART®-Zweidraht-Signalquellen: Das aktive Stromsignal
0/4...20 mA wird dem passiven Eingang zugeführt und übertragen
– HART®-Dreidraht-Messumformern: Versorgung und Signalübertra-
gung
•
Signalbereich 0/4...20 mA
•
Galvanische Trennung der Ein- und Ausgangskreise zueinander, unterein-
ander und zur Versorgung
•
Kurzschlussfeste Eingangskreise
•
Konstante Spannung am Messumformer von 17 V
•
Übertragungsverhältnis 1:1
•
Abziehbare Klemmenblöcke
•
Unterbrechungsfreier Anschluss eines HART®-Kommunikators über Prüf-
buchsen in den Klemmenblöcken
• Eingangskreise eigensicher Ex ia
Anwendungsbereich nach ATEX: II (1) GD, II 3 G
• Zugelassen für Einbau in Zone 2
1 / 12
HART® isolating transducer

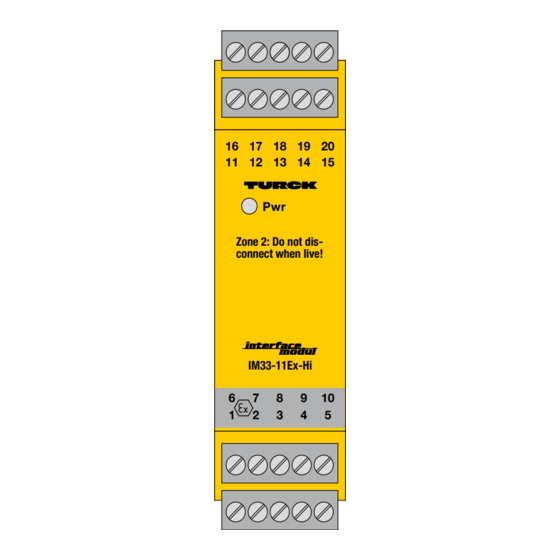

IM33-11Ex-Hi
IM33-12Ex-Hi
IM33-22Ex-Hi
Short description
• Isolating transducer with bidirectional HART® transmission
IM33-11Ex-Hi: one channel
IM33-12Ex-Hi: one channel with two galvanically isolated outputs
IM33-22Ex-Hi: two channels
•
Connection of
– 2-wire HART® transducers: supply and signal transmission
– active 2-wire HART® signal sources: the active current signal
0/4...20 mA is transferred to the passive input
– 3-wire HART® transducers: supply and signal transmission
•
Signal range 0/4...20 mA
•
Galvanic isolation between individual inputs and outputs and supply
•
Short-circuit protected input circuit
•
Constant transducer voltage of 17 V
•
Transmission characteristic 1:1
•
Removeable terminal blocks
•
Direct connection of a HART® communicator via test sockets in the
terminal block
•
Intrinsically safe input circuits Ex ia
•
Area of application per ATEX: II (1) GD, II 3 G
• Approved for installation in zone 2
