Roland PNS-24 Assembly Instructions

PNS-24 組立方法説明書
内容物
スタンド 左 × 1 スタンド 右× 1
本体取付棚× 2
ステイ × 1
パイプ × 3
六角穴付きボルト× 8 ワッシャ × 2
ちょうボルト × 4 ゴム足 × 4
回り止め
六角レンチ × 1 ( ボルト取付用 ) × 1
組立方法

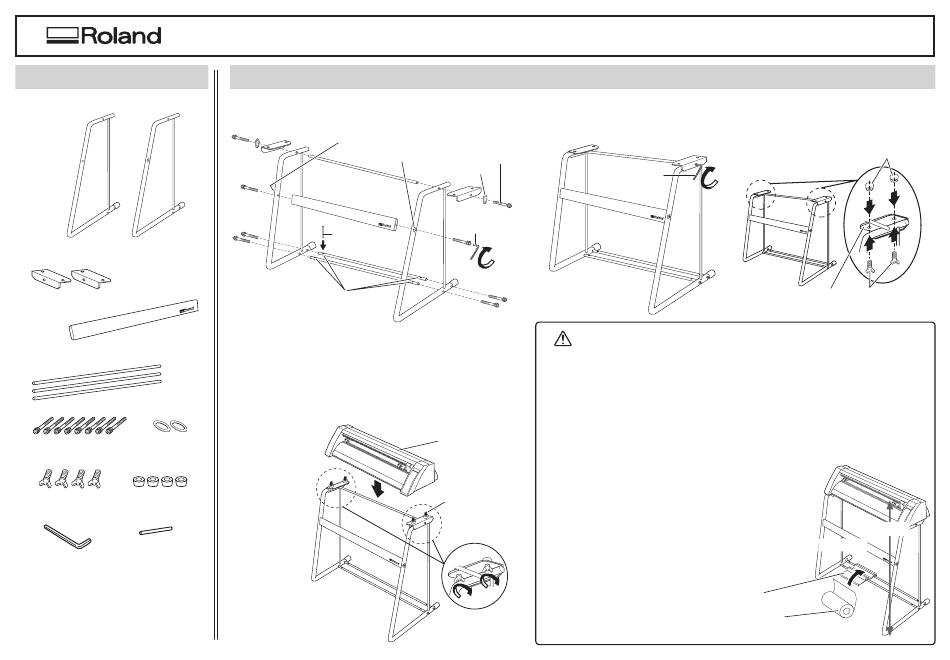

1) 六角穴付きボルトでステイ、パイプ 3 本をスタンド左、右に仮止
めします。 このとき、 本体取付棚もいっしょに取り付けてください。
ネジ穴のまわりにくぼみの
ある方を外側にする
回り止め
回り止めの棒を穴に挿入してボ
ルトを締めてください。
4) 本体を一旦スタンドの本体取付棚の上に置きます。
その後、本体底面の 4 つの穴 ( ゴム足付近の穴 ) をひとつず
つちょうボルトの先に合わせ、ちょうボルトをしっかりと締
め付けます。
このたびは PNS-24 をお買い上げいただきまして誠にありがとうございます。
以下の手順に従って、スタンドの組み立てを行ってください。
※ 本体イラストはイメージです。お使いの機種とは異なることがあります。
2) 手順 1) で仮止めしたすべての六角
穴付きボルトをしっかりと締めて
ください。
六角穴付き
ボルト
ワッシャ
六 角 レ ン チ で
締め付ける
六角レンチ
注意 本体重量が 25kg 以上の場合は、 積み降ろしや据付の作業は 2 人以上で行う。
少人数での無理な作業は身体を痛めます。もし落下すると、けがの原
因になります。 （本体重量は、本体取扱説明書を参照してください。 ）
○ 設置スペース
以下のスペースを確保してください。
・ 高さ：1,100 ｍｍ
・ 幅、奥行き：本体取扱説明書を参照してください。
本体
○ カッティングを行う場合は、本体前後の少なくとも 600 mm 以内には障害物を置
かないようにしてください。
○ シートの取り付け方法は本体取扱説明書を参照してく
ちょうボルトの
ださい。
先端を本体底面
の穴に合わせる
○ シートベース (1)
ください。
(1)
本体付属機種の場合のみ
ちょうボルト
を締める
3) 本体取付棚左右合わせて 4 箇所の穴の
下からちょうボルトを差し込み、穴か
ら突き出したボルトの先端からゴム足
を通します。
本体取付棚
は図のようにパイプの上にセットして
(1)
シートベース
ロールシート
ゴム足
ちょうボルト
1,100 mm
上にのせる
