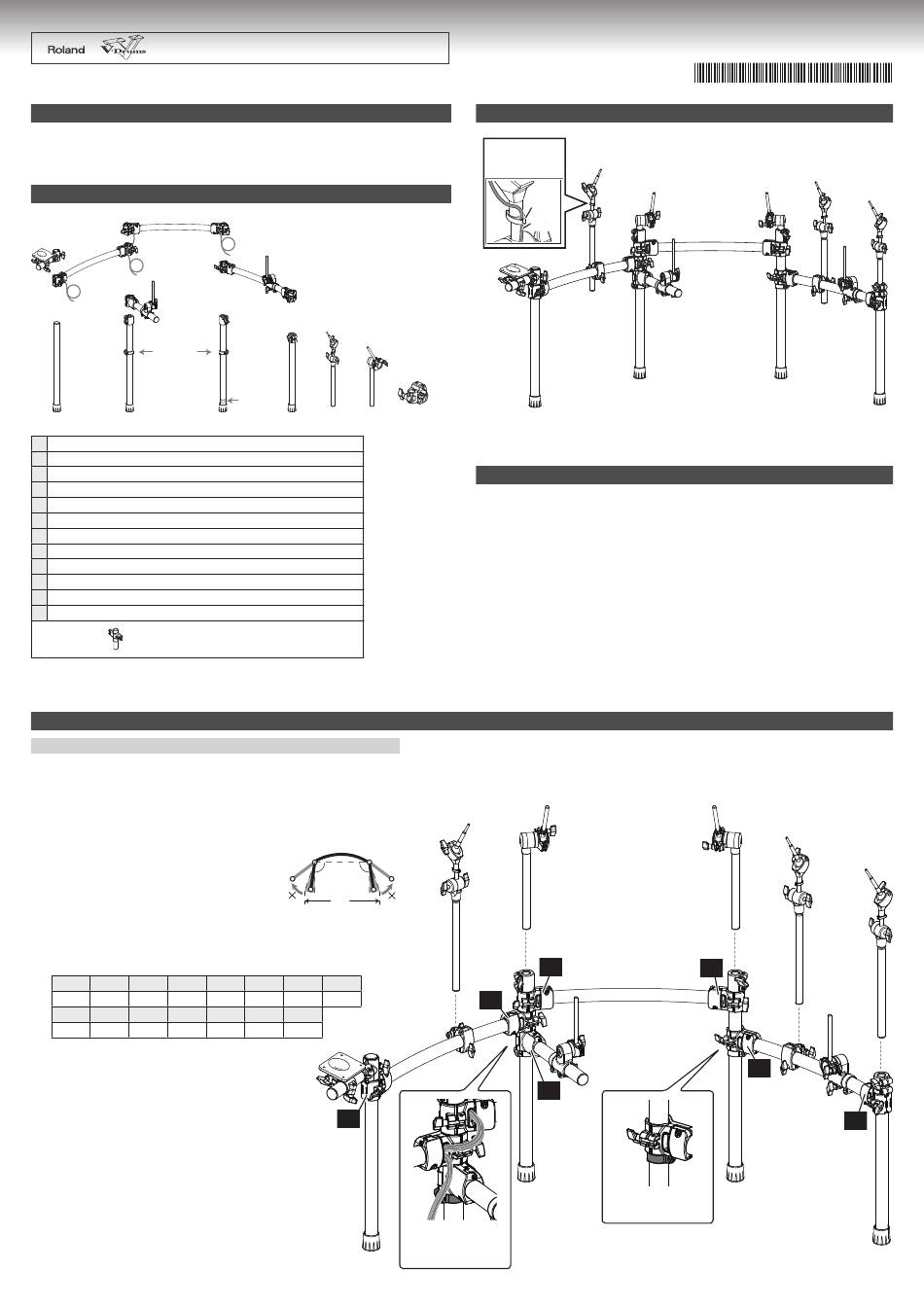

主な特長
・ 金属製クランプを使用した、安定性の高いドラム・スタンドです。
・ ボール・クランプを採用し、パッドやシンバルの角度を自由に調整可能です。
・ 接続ケーブルを内蔵。短時間でのセッティングが可能です。
内容物
A B 550mm
600mm
L
D
ハイト
メモリー
E F
A 音源取り付けパイプ（音源マウンティング・プレート付き）
B カーブ・パイプ L 600mm、センター・パイプ 550mm（接続ケーブル内蔵）
C
カーブ・パイプ R
D スネア・パイプ 300mm
E ストレート・パイプ 625mm
F ストレート・パイプ 650mm L
G ストレート・パイプ 650mm R
H ストレート・パイプ 520mm
I
シンバル・アーム× 3
J パッド・アーム× 2
K ホルダー× 2
L パッド・マウント× 2、メモリー・ロック（パッド・マウント用）× 2
□ ドラム・キー □ ケーブル・クリップ □ 取扱説明書（本書）
組み立てかた
組み立てる際の注意
※ スタンドを使用するときには、ハンド・ノブやネジを確実に締めてください。特に演奏前には確実に
取り付けられているかどうか確認してください。確実に取りつけられていないとパッドや機器が落下
してけがをする恐れがあります。
※ スタンドをセッティング及び収納する際は、スタンドを持っている指をはさまないように注意してく
ださい。
※ 故障の原因になりますので、ハンド ・ ノブ、パイプ、マウントなどに過度の力を加えないでください。
※ スタンドを、120 度以上外側には開かないでください。
また、両端のパイプの距離を 1.3 ｍ以上離さないでください。
スタンド内部のケーブルを損傷したり、スタンド自体が倒れたり
する恐れがあります。
※ 接続ケーブルを無理に引っ張らないでください。
※ 音源とケーブルを接続するときは、ケーブル両端のマーキング・ラベルを参照してください。接続に
ついては、お使いの音源の取扱説明書をご覧ください。
マーキング・ラベルのラベル名は、トリガー・インプットのジャック名と以下のように対応してい
ます。
ラベル KIK SNR T1
ジャック KICK SNARE TOM 1
ラベル CR1 CR2 RD
ジャック CRASH1 CRASH2 RIDE
右の図の番号（1 〜 7）順に、カーブ・パイプをストレート・パイプ
に取り付けてください。
※ B は、長い方（600mm）がカーブ・パイプ L、短い方（550mm）が
センター・パイプです。
※ C（カーブ・パイプ R）には、ケーブルを通さずにお使いください。
MDS-12X
取扱説明書
L
C
ラベル
G H I J
スタンドを開いた状態
120˚
120˚
1.3 m
T2 T3 HH HHC
TOM 2 TOM 3 HI-HAT HH CTRL
RDE AX1 AX2
EDGE AUX 1 AUX 2
A
4
E
©
2009 ローランド株式会社
本書の一部、もしくは全部を無断で複写、転載することを禁じます。
Roland および V-Drums は、日本国およびその他の国における
ローランド株式会社の登録商標または商標です。

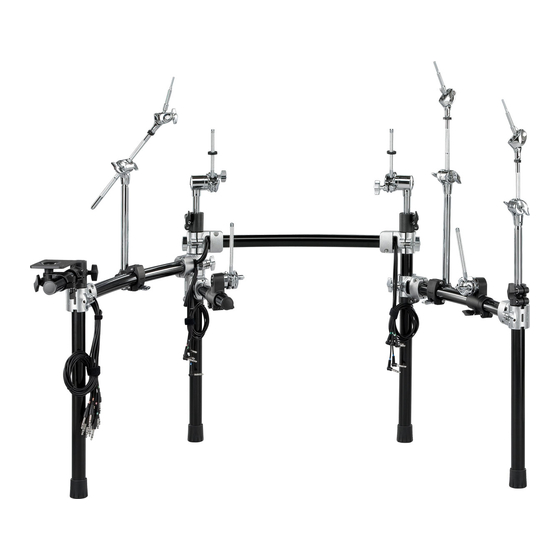

完成図
パッドに接続したケー
ブルは、各マウントの
ケーブル・クリップで
固定してください。
ケーブル
クリップ
ケーブル
K
※ 当ドラム・スタンドを長期間同じ場所で使用される場合は、ゴム足の設置面への汚れ付着等の影響を
防ぐために、当社製品のドラム・マット（TDM シリーズ）を使用されることをお勧めします。
主な仕様
●必要占有面積
1,200（幅）× 700（奥行き）× 1,100（高さ）mm（スタンドのみ）
1,500（幅）× 1,200（奥行き）× 1,250（高さ）mm（音源、キック・パッド、シンバル、椅子を含む）
●パイプ径
スタンド本体：38.1mm
パッド・アーム／シンバル・アーム：22.2mm
●質量
16.8kg（パッド・マウント、シンバル・マウントなどを含む）
※ 製品の仕様および外観は、改良のため予告なく変更することがあります。
