BINNENINSTALLATIE RICHTLIJN

1
• De montageplaat moet worden geïnstalleerd op een muur die het gewicht van de binnenunit kan dragen.
1) Maak de montageplaat tijdelijk vast aan de muur, zorg ervoor dat het paneel volledig waterpas is en markeer de
boorgaten op de muur.
2) Maak de montageplaat aan de muur vast met schroeven.

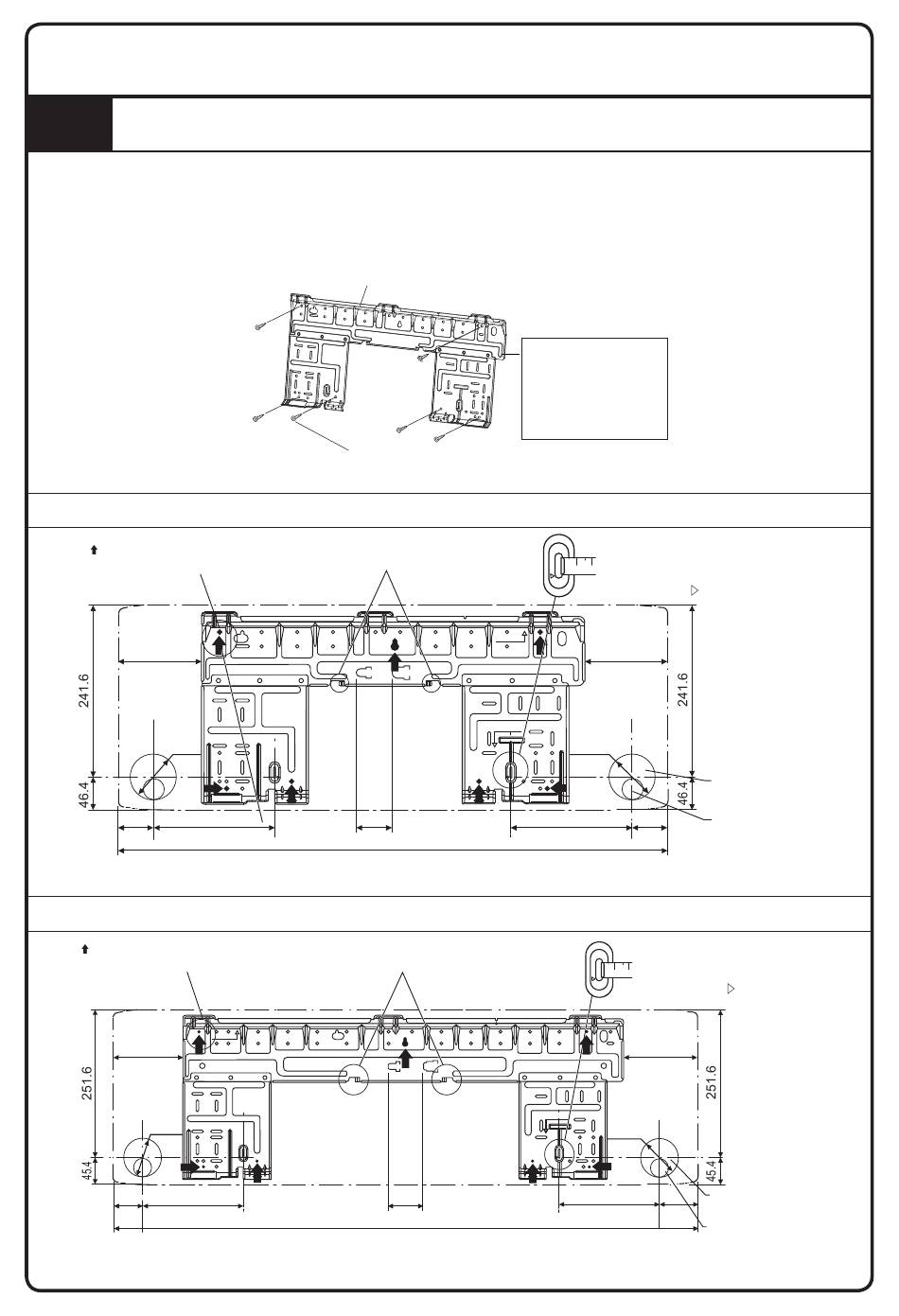

Aanbevolen montageplaat retentieplekken en afmetingen
BINNENUNIT FTXC20/25/35/50
Aanbevolen montageplaat
retentieplekken (7 plekken in totaal)
117
Ø 65
4 9 5 . 170
BINNENUNIT FTXC60/71
Aanbevolen montageplaat
retentieplekken (7 plekken in totaal)
117
Ø 65
49.5 170

INSTALLEREN VAN DE MONTAGEPLAAT

 Montageplaat
 Montageplaat
bevestigingsschroef
Plaats een waterpas
op deze tabs.
5 0
770
Plaats een waterpas
op deze tabs.
60
990
De  montageplaat
moet worden
geïnstalleerd op een
muur die het gewicht
van de binnenunit kan
dragen.
Ø 65
170
170
9-12
Gebruik een meetlint
zoals getoond.
Plaats het einde van
het meetlint op
116.5
Gat door de muur
Ø 65mm
49.5 Positie afvoerslang
Unit: mm
Alle afmetingen zijn in mm
Gebruik een meetlint
zoals getoond.
Plaats het einde van
het meetlint op
126.5
Ø 65
Gat door de muur
65.5
Ø 65mm
Positie afvoerslang
Unit: mm
Alle afmetingen zijn in mm
