Soğutma Maddesi̇ Borulari - Daikin FTXC20BV1B Installation Manual

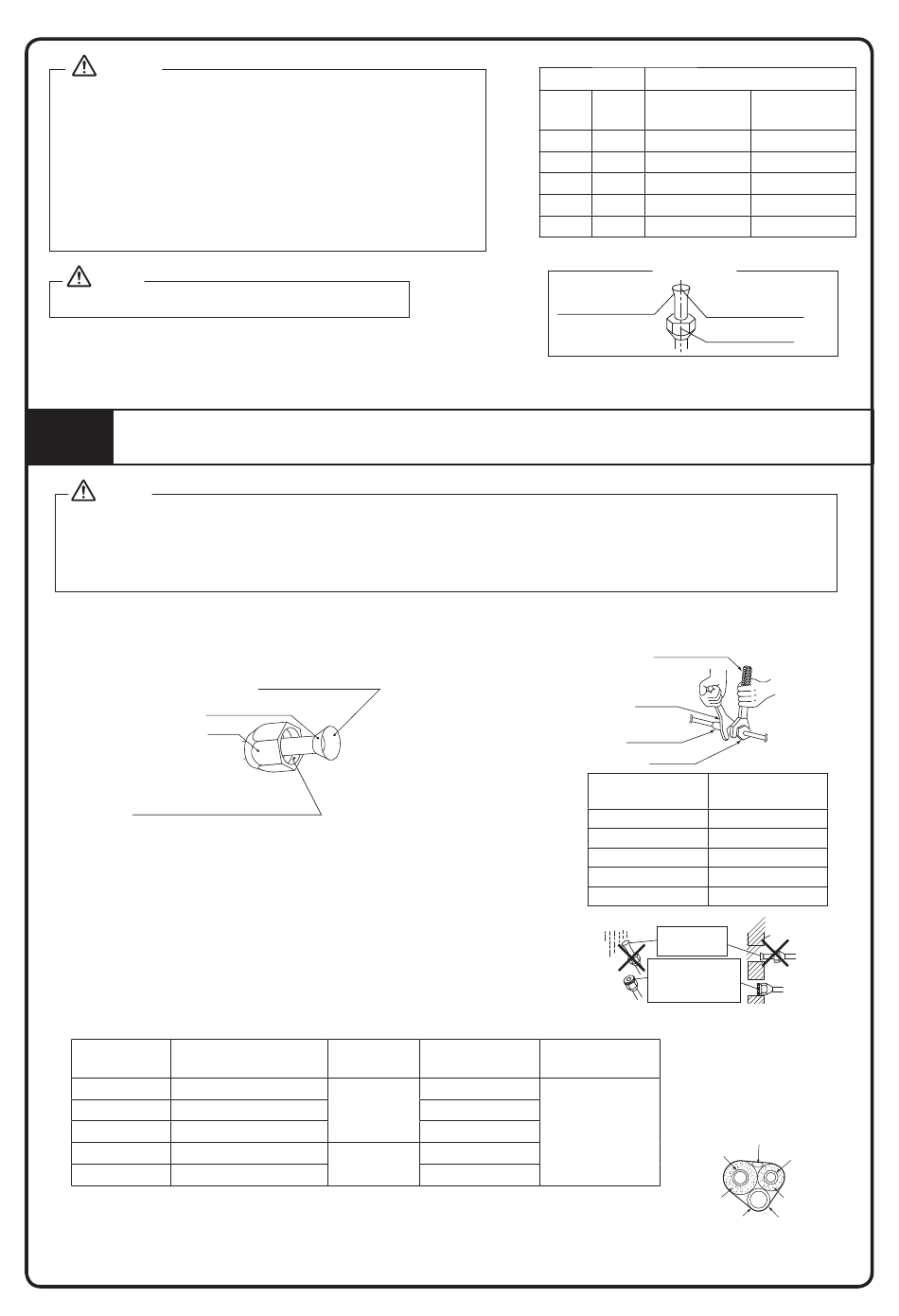

UYARI
• Dış çapı büyütülen kısımda mineral yağı kullanmayın.
• Mineral yağının sisteme girmesini önleyin, çünkü bu ünitelerin
kullanım ömrünü azaltır.
• Asla daha önceki kurulumlarda kullanılmış olan boruları
kullanmayın.
• Yalnızca üniteyle birlikte gönderilmiş parçaları kullanın.
• Kullanım ömrünü garanti etmek için bu R32 ünitesine asla bir
kurutucu monte etmeyin.
• Kurutma malzemesi çözülebilir ve sisteme hasar verebilir.
• Tamamlanmamış boru ucu açma soğutma gazının sızmasına
neden olabilir.
İKAZ
Daha önce kullanılmış bağlantıları tekrar kullanmayın.
4
İKAZ
1) Ana üniteye sabitlenmiş konik somunu kullanın. (Yaşa bağlı bozulma nedeniyle konik somunun çatlamasını önlemek için).
2) Gaz sızıntısını önlemek için boru genişletmenin yalnızca iç yüzeyine soğutma yağı uygulayın. (R32 için olan soğutma yağını
kullanın.).
3) Konik somunlara zarar gelmesini ve gaz sızıntısını önlemek için konik somunları sıkarken tork anahtarları kullanın.
Her iki açılan borunun da merkezlerini hizalayın ve konik somunları 3 veya 4 tur elle sıkın. Daha sonra tork anahtarlarıyla
tam olarak sıkın.
[Yağ uygulayın]
Dış yüzeye soğutma yağı
uygulamayın.
Konik somunu
Aşırı torkla sıkmayı önlemek
için konik somuna soğutma
yağı uygulamayın.
1. Boru işleme ile ilgili ikazlar
1) Borunun açık ucunu tozdan ve nemden koruyun.
2) Borular mümkün olduğunca nazik bir şekilde bükülmelidir.
Bükmek için bir boru bükücü kullanın.
2. Bakır ve ısı yalıtım materyallerinin seçilmesi
Ticari bakır boruları ve tertibatı kullanırken aşağıdakilere dikkat edin:
1) Yalıtım malzemesi: Polietilen köpük
Isı transfer oranı: 0,041 - 0,052 W/mK (0,035 - 0,045 kcal/(mh •°C)
Soğutma gazı borusunun yüzey sıcaklığı maksimum 110°C'ye ulaşır.
Bu sıcaklığa dayanacak ısı yalıtım materyallerini seçin.
2) Hem gaz hem de sıvı borularını yalıttığınızdan ve aşağıdaki yalıtım boyutlarını sağladığınızdan emin olun.
Boru boyutu,
Minimum bükme yarı çapı Boru kalınlığı
mm (inç)
6,40 (1/4") 30mm veya daha fazla
9,52 (3/8") 30mm veya daha fazla
12,70 (1/2") 40mm veya daha fazla
15,88 (5/8") 50mm veya daha fazla
19,05 (3/4") 50mm veya daha fazla
3) Gaz ve sıvı soğutma maddesi boruları için ayrı termal yalıtım boruları kullanın.
SOĞUTMA MADDESİ BORULARI
Boru genişletmenin yalnızca iç
yüzeyine soğutma yağı uygulayın.
0,8mm
(C1220T-O)
1,0mm
(C1220T-O)
Ø Boru, D
Inch
1/4"
3/8"
1/2"
5/8"
3/4"
Konik somunun iç
yüzeyi kusursuz
olmalıdır
Yağmur
Isı yalıtımı boyutu Isı yalıtımı kalınlığı
I.D. 8-10mm
I.D. 12-15mm
I.D. 14-16mm 10mm Min.
I.D. 16-20mm
I.D. 20-24mm
6-18
A (mm)
mm İngiliz (Kanatlı Sert (Kavrama
Somun Tipi)
6,40 1,3
9,52 1,6
12,70 1,9
15,88 2,2
19,05 2,5
Kontrol edin
Boru eşit bir şekilde
mükemmel bir daire
olarak genişletilmelidir.
Konik somunun
takıldığından emin olun.
[Sık]
Tork anahtarı
Anahtar
Rakor
Konik somunu
Boru Tipi, mm Tork, Nm/(ft-lb)
(inç)
6,40 (1/4") 18 (13,3)
9,52 (3/8") 42 (31,0)
12,70 (1/2") 55 (40,6)
15,88 (5/8") 65 (48,0)
19,05 (3/4") 78 (57,6)
Duvar
Bir kapak
yerleştirdiğinizden
emin olun.
Herhangi bir boru genişletme
kapağı mevcut değilse, boru
genişletme kapağını bir
bantla kapatarak kiri ve suyu
dışarıda tutun.
Ünite içi kabloları
Gaz borusu
Sıvı borusu
Gaz tarafı
Finiş bandı
türü)
0,7
1,0
1,3
1,7
2,0
Sıvı tarafı
Tahliye
hortumu
