Perçage D'un Trou Dans Le Mur Et Installation Du Tuyau Intégré Mural; Installation De L'unité Intérieure - Daikin FTXC20BV1B Installation Manual

2

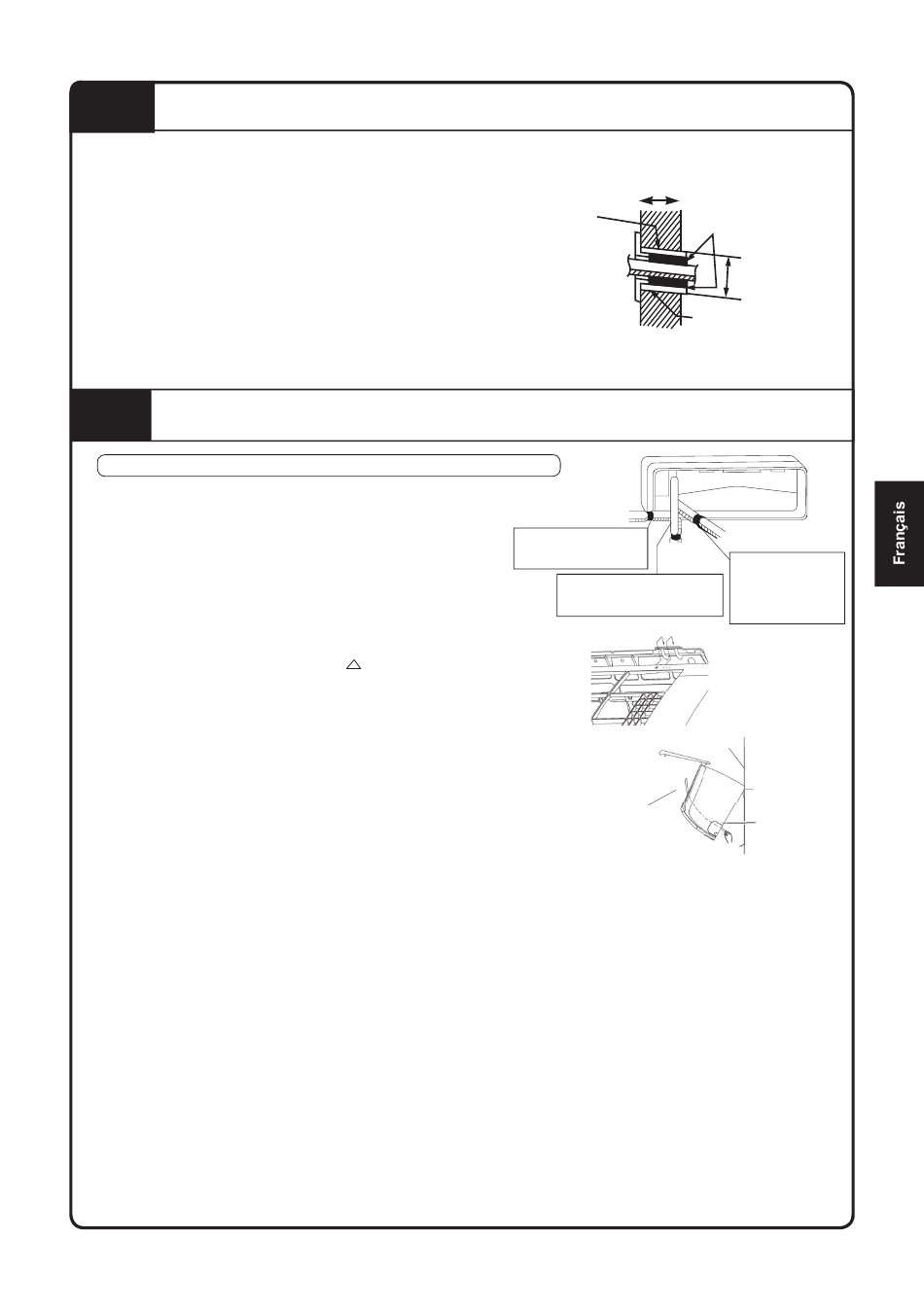

PERÇAGE D'UN TROU DANS LE MUR ET INSTALLATION DU TUYAU INTÉGRÉ MURAL
• Pour les murs contenant un cadre métallique ou un panneau métallique, s'assurer d'utiliser un tuyau intégré mural et
un cache mural dans le trou d'alimentation afin d'éviter la possibilité d'une surchauffe, d'un choc électrique voire d'un
incendie.
• S'assurer de colmater les espaces autour des tuyaux
avec du mastic pour éviter une fuite d'eau.
1) Percer un trou d'alimentation de 65mm dans le mur de
manière à créer une pente vers l'extérieur.
2) Insérer un tuyau mural dans le trou.
3) Insérer un cache mural dans le tuyau mural.
4) Après avoir terminé le tuyau du réfrigérant, le câblage et les
tuyaux de drainage, colmater l'espace du trou du tuyau avec
du mastic.
3
Tuyauterie sur le côté droit, à l'arrière droite ou en bas à droite
1) Fixer le tuyau de drainage sur le dessous des tuyaux de
réfrigérant à l'aide de ruban adhésif en vinyle.
2) Regrouper les tuyaux de réfrigérant et le tuyau de drainage et les
entourer de ruban isolant .
3) Passer le tuyau de drainage et les tuyaux de réfrigérant par le trou
mural, puis mettre l'unité intérieure sur les crochets de la plaque de
montage  en utilisant le marquage
comme guide.
4) Ouvrir le panneau avant, puis ouvrir le couvercle de service.
(Consulter les conseils d'installation.)
5) Passer les câbles inter unité depuis l'unité extérieure par le trou
mural d'alimentation, puis par l'arrière de l'unité intérieure. Les tirer
par l'avant. Courber préalablement les extrémités des câbles vers le
haut pour un travail plus aisé. (Si les extrémités du câble inter unité
doivent d'abord être dénudées, regrouper les extrémités des fils
avec du ruban adhésif.)
6) Appuyer sur le cadre inférieur de l'unité intérieure à deux mains
pour l'installer sur les crochets de la plaque de montage 
S'assurer que les fils n'accrochent pas sur le bord de l'unité
intérieure.
INSTALLATION DE L'UNITÉ INTÉRIEURE
en haut de l'unité intérieure
5-13
Intérieur
Tube noyé dans le mur
(À se procurer sur place)
Cache du trou mural
(À se procurer sur
place)
Tuyauterie du côté droit
Retirez le couvercle du
port du tube ici pour le
tuyautage du côté droit
Retirez le couvercle du port
du tube ici pour le tuyautage
du côté inférieur droit
Accrochez les crochets de
l'appareil intérieur ici.
Lors du dénudement
des extrémités du
câble inter unité à
l'avance, regrouper
les extrémités des
fils à l'aide de ruban
isolant .
Extérieur
Colmatage (mastic)
(À se procurer sur place)
Ø 65
Tube noyé dans le mur
(À se procurer sur place)
Tuyauterie du côté
arrière droit
Tuyauterie du
côté inférieur droit Courber le tuyau
de réfrigérant et le
tuyau de drainage
et les entourer de
ruban isolant .
 Plaque de montage
 Plaque de
montage
Câble inter
unité
Guide de fil
