目录 CONTENTS .......................................................................................................................... - 1 -
1. 产品规格（SPECIFCATIONS） ....................................................................................... - 2 -
2.机头安装方法（INSTALLATION OF MACHINE HEAD） ......................................................... - 3 -
3.加油方法（LUBRICATION） ............................................................................................. - 3 -
4.机针安装方法 （ATTACHING THE NEEDLE） ............................................................. - 4 -
5.针杆罩的安装方法 （ATTACHING THE NEEDLE BAR GUARD） ............................ - 4 -
6.纽扣盘的安装方法（ATTACHING THE BUTTON TRAY ASSEMBLY） .................. - 4 -
7.上线穿线方法（THREADING THE MACHINE ）.......................................................... - 5 -
8.线张力（THREAD TENSION ADJUSTMENT） ............................................................ - 5 -
9.线调节杆的调整（ADJUSTMENT OF THE THREAD PULL -OFF LEVER） ........... - 6 -
10.针导向器的位置（POSITION OF THE NEEDLE GUIDE ） ....................................... - 6 -
11.机针和弯针的关系（NEEDLE -TO-LOOPER RELATION） ................................................... - 7 -
12.爪扣装置的高度（HEIGHT OF THE BUTTON CLAMP） .......................................... - 8 -
13. 拨针器的调整（ADJUSTMENT OF THE NIPPER ） .................................................. - 8 -
14. 压脚压力的调节（WORK PRESSING FORCE ） ....................................................... - 8 -
16. 松线同步时间的调整（TIMING OF THREAD TENSION RELEASE） .................. - 9 -
17. 切线装置（AUTOMATIC THREAD TRIMMER） ................................................... - 10 -
第1章 产品接口 ...................................................................................................................... - 12 -
1.1 接口插头连接 ............................................................................................................ - 12 -
1.2 接线与接地(Wiring and grounding ) ..................................................................... - 13 -
第2章 操作面板使用说明(Chapter 2 operation panel instructions ) .................... - 13 -
2.1 操作面板的显示说明(The operation panel display) .............................................. - 13 -
2.2 操作面板各按键功能说明 ........................................................................................ - 14 -
第3章 系统参数设置说明 ...................................................................................................... - 16 -
3.1 技术员参数表 .......................................................................................................... - 16 -
3.2 系统员参数表 .......................................................................................................... - 18 -
3.3 监控参数表 .............................................................................................................. - 19 -
3.4 故障代码表 .............................................................................................................. - 20 -
第4章 特殊功能操作说明 ...................................................................................................... - 23 -
4.1 上停针位调整 ........................................................................................................... - 23 -
4.2 一键恢复机头厂家参数值 ...................................................................................... - 24 -
4.3 自动测试 .................................................................................................................. - 24 -
零件样本 ................................................................................................................................... - 25 -
目录 CONTENTS
- 1 -
Advertisement
Table of Contents

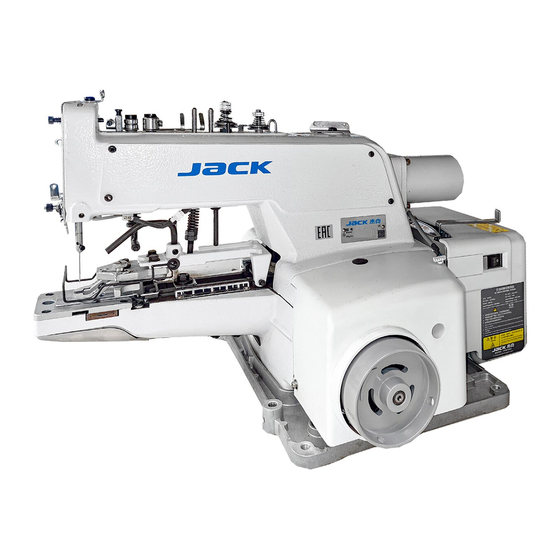

Related Manuals for Jack JK-T1377E
Summary of Contents for Jack JK-T1377E
-
Page 1: Table Of Contents
目录 CONTENTS 目录 CONTENTS .......................... - 1 - 1. 产品规格（SPECIFCATIONS） ..................- 2 - 2.机头安装方法（INSTALLATION OF MACHINE HEAD） ............- 3 - 3.加油方法（LUBRICATION） ..................... - 3 - 4.机针安装方法 （ATTACHING THE NEEDLE） ............. - 4 - 5.针杆罩的安装方法 （ATTACHING THE NEEDLE BAR GUARD） ......- 4 - 6.纽扣盘的安装方法（ATTACHING THE BUTTON TRAY ASSEMBLY）... -
Page 2: 产品规格（Specifcations
工业缝纫机伺服控制系统用户手册 前言 使用前请详细阅读本用户手册及所搭配的缝制设备说明书，配 ！ 合正确使用， 并须由接受过专业培训的人员来安装或操作。 注意 安全说明 · 在使用本产品之前，请先阅读《产品说明书》及所搭配的缝纫机机械说明书。 · 本产品必须由接受过专业培训的人员来安装或操作。 · 请尽量远离电弧焊接设备，以免产生的电磁波干扰本控制器而发生误动作。 · 请不要在室温45°以上或者0°以下的场所使用。 · 请不要在湿度30%以下或者95%以上或者有露水和酸雾的场所使用。 · 安装控制箱及其他部件时，请先关闭电源并拔掉电源插头。 · 为防止干扰或漏电事故，请做好接地工程，电源线的接地线必须以牢固的方式与大地有效连 接。 · 所有维修用的零部件，须由本公司提供或认可，方可使用。 · 在进行任何保养维修动作前，必须关闭电源并拔掉电源插头。控制箱里有高压危险，必须关闭 电源五分钟后方可打开控制箱。 · 本手册中标有 符号之处为安全注意点，必须注意并严格遵守，以免造成不必要的损害。 1. 产品规格（SPECIFCATIONS） 控制器型号 AHE59 电源电压 AC 220±20% V 输出功率 550W 电机低速最大转矩... -
Page 3: 机头安装方法（Installation Of Machine Head
2.机头安装方法（INSTALLATION OF MACHINE HEAD） 脚踏 把防震橡胶垫放到台板上，然后把机头放在上面，用固定螺丝、垫片、螺母4固定好。 （Put rubber cushion on the table ，place the machine head on the rubber cushion and fix it to the table using screws ，plain washersand nuts4.) 3.加油方法（LUBRICATION） （1）把No.1新机油加入到所指的孔处。（每周1～2次） （2）拧松安装螺钉，放倒缝纫机，把润滑脂加到螺旋齿轮和涡轮4上。 （3）每周检查一次机座安装台内的加油毛毡上面是否吸满油，不够时请加油。同时请往 曲轴部上也加油 （1）Apply New Dwfrix Oil No.1to the components shown by the arrows . （once or twice a week）... -
Page 4: 机针安装方法 （Attaching The Needle
4.机针安装方法 （ATTACHING THE NEEDLE） ★标准机针为使用TQ×7#14 （1）拧松机针固定螺钉，手拿机针把机 针长沟转到面前。 （2）把机针插进针杆孔的深处。 （3）拧紧机针固定螺丝。 ★Use a standard needle ofTQ×7#14 （1）Loosen sarew . up （2）Insert needle into needle hole in the needle bar until it comes in contact with the deepest end of the needle hole. （3）Tighten screw firmly. -
Page 5: 上线穿线方法（Threading The Machine
7.上线穿线方法（THREADING THE MACHINE ） 如图所示的顺序进行穿线，从针孔的前侧向后侧按松线螺母A，把线拉出约60～70mm左 右。（Thread the machine in order of to 21 ustrated and pass the thread through the needle eye from the front for 60 to 70 mm as you depress nipper releasing knurted thumb nut A） 8.线张力（THREAD TENSION ADJUSTMENT） 第一线张力螺母是调整钉扣强度用... -
Page 6: 线调节杆的调整（Adjustment Of The Thread Pull -Off Lever
9.线调节杆的调整（ADJUSTMENT OF THE THREAD PULL -OFF LEVER） 调节线调节杆时时，请把螺 丝刀插进左侧面板上的孔中，拧松 固定螺丝，然后左右移动调节杆 的 活 动 滑 块 进 行 调 整 。 缝 制 结 束，如果线头从A部前头的孔中露 出时，请把线调节杆活动滑块向 左移动，如果线头从B部箭头的孔 中露出时，请把滑块向右移动，不 让线头露出来。 To adjust the thread pull-off lever,insert a screwdriver through an opening in the machine arm side cover (left),loosen screw ... -
Page 7: 机针和弯针的关系（Needle -To-Looper Relation
11.机针和弯针的关系（NEEDLE -TO-LOOPER RELATION） ★机针和弯针按照如下方法进行调整 （1）按转动方向驱动手轮，让针杆落到最下点，然后拧松固定螺丝（决定针杆高度） （2）TQx1机针时，使用上方的2条刻线，TQx7机针时，使用下方的2条刻线，把其中的上 刻线A对准针杆下端块的下端，然后拧紧固定螺丝。这时应让机针固定螺丝4进入到避 免与针杆下端块相碰的沟槽里。（决定弯针的位置） （3）拧松固定螺丝5，转动手轮，把针杆的2条一组的刻线中的下刻线B对准针杆下端块 的下端。 （4）在此状态，把弯针的针尖6对准机针的中心，然后拧紧固定螺丝5. （5）拧松固定螺丝7，把弯针间隙调整为0.01～0.1mm,在拧紧螺丝7. ★ Adjust the needle-to-looper relation as follows : （ 1 ） Depress the pedal fully forward ,turn the needle driving pulley in the normal sewing direction to bring down the needle bar to the lowest point of its stroke and loosen screw... -
Page 8: 爪扣装置的高度（Height Of The Button Clamp
12.爪扣装置的高度（HEIGHT OF THE BUTTON CLAMP） 在断开位置，纽扣爪脚的地面和布 压脚下板上面的间隔A,1377E标准为 9mm。 The standard clearance A between the bottom face of button clamp jaw lever and the top face of feed plate is 9 mm for 1377E.Loosen screw and adjust the height of button clamp lfting hook4. -
Page 9: 压脚压力的调节（Adjustment Of The Button Clamp Stop Lever
15. 压脚压力的调节（ADJUSTMENT OF THE BUTTON CLAMP STOP LEVER） 在断开状态，拧紧固定螺丝，用 爪脚打开拔杆开关打开爪脚， 把纽扣设定到正确的位置。让纽扣 容易放进取出，然后拧紧螺丝。 Set the machine for stop -motion state ,loosen clamp screw place a button correctly in the sewing position and adjust button clamp stop lever to permit the button properly to rest on button clamp jaw levers .tighten clamp screw ... -
Page 10: 切线装置（Automatic Thread Trimmer
17. 切线装置（AUTOMATIC THREAD TRIMMER） ★移动刀位置的调整 压脚上升到最高处时，切线连接板 （前）和针板槽沟面的间隔标准为 12.5mm。调整到12.5mm时，请使用附属 品的定位尺，放到缝纫机，卸下防油 板，拧松螺母4（2个），前后移动连接 螺 丝 5， 进行 调整 。另 外 ，拧 紧螺 母 4 时，请注意切线连接头6应基本保持水 平。 ★Position of the moving knife When the machine stops in the state of “stop -motion”and its button clamp assembly rests in the highest position ,there must be a standard clearance of 12.5mm between thread... - Page 11 电控部分 （electric control part） - 11 -...
-
Page 12: 第1章 产品接口
第1章 产品接口 1.1 接口插头连接 将脚踏板及机头的各连接插头安 插到控制器后面对应的插座上如图1- 1 所示，各插座名称如图1-2 所示。 连接好，请检查插头是否插牢. 例图 1-2 所示。连接好，请检查插头是否 插牢.LED灯和传感器插座； 抬压 ② 脚电磁铁插座；脚踏板插座。 例图1-1 AHE 系列控制器图 Connect the pedal and the nose of the plug placed behind the controller corresponding to the socket as shown in figure 1-1, the name of the socket as shown in figure 1-2. -
Page 13: 接线与接地(Wiring And Grounding )
1.2 接线与接地(Wiring and grounding ) 必须要做好系统的接地工程，请合格的电气工程人员予以施工。产品通电 及投入使用前，必须确保电源插座AC输入端已安全可靠的接地。系统的接地 线为黄绿线，该地线请务必可靠连接至电网安全保护接地上，以保证安全使 用，并可防止出现异常情况。 Must prepare system grounding engineering, please qualified electrical engineering construction. Product power and put into use before, must ensure that the power socket AC input is safe and reliable grounding. Grounding line is yellow green line in the system, the ground please reliable connection to the network security protection on the ground, to ensure the safe use, and can prevent the abnormal situation. -
Page 14: 操作面板各按键功能说明
The index icon description The index icon description Soft start function Many pieces Count/parameter values Free seam displayed After trimming the Automatic test presser foot 2.2 操作面板各按键功能说明 - 14 -... - Page 15 2.2 Operation panel each key-press function description Theserial appearance name Functional description number Key input parameters confirmed a key, and backs up one level menu until the Confirm and sewing operator working condition. In Return key addition, but also with other key press at the same time Implement composite function, can enter advanced parameters and feature set.
-
Page 16: 第3章 系统参数设置说明
第3章 系统参数设置说明 3.1 技术员参数表 参数编号 参数范围 典型值 参数描述 备注 起缝速度 1500 自由缝最高速（全局最高限速） 1500 速度 Reset速度，补针速度 慢速起缝速度 踏板抬压脚确认时间 踏板参数 压脚抬起延迟时间 上电自动找停车位： 0：不找；1：找；2：开机自动找零 压脚缓放开关（ 0 关闭缓放，非0 习惯设定 为缓放开启） 密码 XXXX 恢复出厂设置 7001 注：16X 参数操作须长时间按住 键大约3-5 秒。 Chapter 3 system parameter setup instructions - 16 -... - Page 17 3.1 The technician parameter table 1.Long press , can modify the technician parameter table; 2.Press the corresponding key or and keys can choose parameter number and change the corresponding parameter values; 3.Finally to press the key , exit parameters setting mode, back to the sewing pattern.
-
Page 18: 系统员参数表
3.2 系统员参数表 参数编号 参数范围 典型值 参数描述 0关闭，1打开 取消电机自锁 上停针位调整角度（相对于上针位传感器的位置偏 0～359 移） 1启动机针保护传感器；其他值：放压脚延迟时间 0～800 （ms）;2机针保护传感器功能关闭时，建议参数值 141。 剪线后自动抬压脚抬起保持时间2min 1～10 拨线功能启用时改为2 拨线功能启用时改为2 3.2 System parameter table 1.Long hold keys to electricity, enter the technician 1xx parameter table ; 2.And then press the key not to put at the same time, press the key, member can modify system parameter table 2xx;... -
Page 19: 监控参数表
3.3 监控参数表 参数编号 参数描述 参数编号 参数描述 参数编号 参数描述 复位找零位霍尔状 电 机 累 计 运 行 针数计数 态 时间 机 头 交 互 量 电 记件数 初始角度 压采样值 电机霍尔 DSP软件版本号 机械角度 状态 母线电压 踏板电压采样值 030-037 历史故障代码 机头转速 机头传动比实际值 3.3 Monitoring parameter table 1.First press the keys , then press the key , can enter the monitor... -
Page 20: 故障代码表
3.4 故障代码表 若系统出现报错或报警，请首先检查如下项： 1、先确认机器的连接线是否连接完好；2、确认电控和机头是否匹配；3、确认恢复出厂 是否准确。 故障代码 代码含义 解决措施 E r r - 0 1 硬件过流 关闭系统电源，30 秒后重新接通电源，控制器若仍不能正常工作 ，请更换控制器并通知厂方 E r r - 0 2 软件过流 E r r - 0 3 系统欠压 断开控制器电源，检查输入电源电压是否偏低（低于176V）。若 电源电压偏低，请在电压恢复正常后重新启动控制器。若电压恢 复正常后，启动控制器仍不能正常工作，请更换控制器并通知厂 方。 E r r - 0 4 停机时过压... - Page 21 3.4 The fault code tableIf the system error or alarm, please first check the following items:1、 Make sure the machine problem is in good contact；2、Confirm that electrical control and the nose match； 3、Confirm back the factory are accurate. Fault code Code meaning The measures E r r - 0 1...
- Page 22 E r r - 1 1 The nose needle Check whether the nose synchronous signal device and Signal failure the connection to the controller is loose, it returned to normal after restart the system. If it still doesn't work, please replace the controller and notify the manufacturer.
-
Page 23: 第4章 特殊功能操作说明
第4章 特殊功能操作说明 4.1 上停针位调整 控制系统在恢复出厂后，可根据需要重新设置 上针位！ 第一步：先按下 键不放，再按下 键，即进入监控模式，默认为024 号监控参 数，液晶屏显示当前角度，如为0°表明此位 置为系统当前默认的上停针位置。 第二步：转动手轮，让挑线杆到上停针位置或 希望调整到的合适位置，此时液晶屏显示调整 后的上停针位，如124. 第三步：长按 待出现“----”后放开，等 出现“8888”后保存成功。 Chapter 4 special function instructions 4.1 The needle on an adjustment Control system after the restore factory, can according to the need to reset the needle!First step: the first press the , press the key again, namely... -
Page 24: 一键恢复机头厂家参数值
4.2 一键恢复机头厂家参数值 如果希望恢复机头厂家的出厂参数，可按照 如下步骤：第一步：先按下 键不放，再按 下 键，即进入监控模式，默认为024 号监 控参数。 第二步：长按 键3 秒钟以上，开始一键恢 复机头厂家参数，液晶屏显示横杠，表明正 在恢复参数，此时控制器切勿断电或拔出操 作面板插头。 待数码管显示8，表明机头厂家恢复参数完成 4.2 A key to restore the nose manufacturer parameter values If you want to restore the nose manufacturer factory parameters, can according to the following steps: first step: first press the button , then press the key... -
Page 25: 零件样本
零件样本 （Parts Book） - 25 -... - Page 26 - 26 -...
- Page 27 1、纽钳机构部件/ Button clamp mechanism components 序号 零件件号 名称 数量 DESCRIPTION 300145 钮钳座 BUTTON CLAMP HOULDER 40902001 钮针提升杆 BUTTON CLAMP LIFTING HOOK 402S14006 螺钉 SCREW 15/64-28 L=9 409S12001 螺钉 SCREW 3/16-32 L=13.5 40928001 垫圈 WASHER 5×10.5×1 413S14004 螺钉 SCREW M3 4091200100 纽钳杆座组件...
- Page 28 - 28 -...
- Page 29 2、机壳部件/ Arm & miscellaneous cover components 序号 零件件号 名称 数量 DESCRIPTION 4091206200 面板盖组件 FACE PLATE COMPL GB/T896-1986 挡圈 3 E-RING 3.2 H05002 第三夹线弹簧 TENSION SPRING 40927004 夹线螺栓 NIPPER RELEASING STOP 40902003 第四线导向装置 THREAD GUIDE NO.4 40913002 螺钉 SCREW 403S11011 4091301400 3 号线张力器组件...
- Page 30 - 30 -...
- Page 31 3、下轴部件/ Looper shaft mechanism components 序号 零件件号 名称 数量 DESCRIPTION 40908002 挡圈 THRUST COLLAR D=7.94 W=7 409S11012 螺钉 SCREW 9/64-40 L=6.1 409S11031 SCREW 螺钉 409S11010 螺钉 SCREW 40912021 导向线杆（打捆针导向器） NEEDLE GUARD 40909001 插入导向滑板 POSITONGNING FINGER YOKE SLIDE 409S17001 螺钉 SCREW M4 L=9 40909002 导向卡箍（压铁插孔）...
- Page 32 - 32 -...
- Page 33 4、绕线和过线部件 Nipper & tension parts components 序号 零件件号 名称 数量 DESCRIPTION 409S11013 螺钉 SCREW M6 L=12 ———— 针杆防护罩(附件) NEEDLE BAR GUARD 40913012 2号导线钩 THREAD GUIDE 4091202500 导线装置 NIPPER COMPL ———— 轴位螺钉 SHOULDER SCREW 409S16005 螺母 409S16006 松线螺母 409S20011 松线销 LOOPER SHAFT BUSHING REAR 40927007 夹线杆拉伸弹簧...
- Page 34 - 34 -...
- Page 35 5、送料盘部件/ Feed plate components 序号 零件件号 名称 数量 DESCRIPTION 40915001 送料板 FEED PLATE SMALL BUTTON 409S12003 螺钉 SCREW 3/16-28 L=6 40909004 交叉送料滑块 LNDICATOR PIN BEARING BLOCK 40912036 交叉送料指示器 CROSSWISE FEED INDICATOR 40903010 指示器销 CROSSWISE FEED INDICATOR PIN 409S16012 螺母 NUT M=6 40909005 滑板连接杆...
- Page 36 - 36 -...
- Page 37 6、钮钳提升部件 6、钮钳提升部件 Button clamp lifter components Button clamp lifter components 序号 零件件号 序号 零件件号 名称 名称 数量 DESCRIPTION 数量 DESCRIPTION 40901033 40901033 钮钳提升杆 钮钳提升杆 LIFTING LEVER LIFTING LEVER 40903016 40903016 轴衬 轴衬 BUSHING BUSHING 40902009 40902009 提升杆轴 提升杆轴 LIFTING LEVER SHAFT LIFTING LEVER SHAFT 403S11011 403S11011...
- Page 38 - 38 -...
- Page 39 7、推针滑轮轴部件/ Needle driving pulley shaft components 序号 零件件号 名称 数量 DESCRIPTION 40903045 滑轮轴左套 PULLEY SHAFT BUSHING LEFT 挡圈 40603020 THRUST COLLAR 413S14001 螺钉M6x6 SCREW M6 40925004 滑轮轴齿轮 DRIVING GEAR(A) ASM. 409S14001 螺钉 SCREW 1/4-40 L=6 40902051 驱动轴 NEEDLE DRIVING PULLEY SHAFT 40903044 驱动轴右套...
- Page 40 - 40 -...
- Page 41 8、针杆驱动机构部件 Needle bar driving mechanism components 序号 零件件号 名称 数量 DESCRIPTION 101S11006 支针螺钉 SCREW 1/8-44 L=4.5 40902027 针杆 NEEDLE ROD 40903026 针杆下套 NEEDLE BAR BUSHING LOWER 40913013 导线钩 NEEDLE BAR BALACE 40909016 针杆连接杆 NEEDLE BAR CLAMP 409S11024 螺钉 SCREW M4 L=12 40903035 针杆上套...
- Page 42 - 42 -...
- Page 43 9、附件组件 Accessory parts components 数 序号 零件件号 名称 DESCRIPTION 量 10131002 螺丝刀（大） SCREW DRIVER LARGE 10131003 螺丝刀（中） SCREW DRIVER MIDDLE 10131004 螺丝刀（小） SCREW DRIVER SMALL 20131038 小油壶（尖嘴） OILER 40931019 定位尺 GAUGE 30131010 内六角扳手（2.5mm） INNER WERNCH 2.5mm 30131012 内六角扳手（3mm） INNER WERNCH 3mm 20131047 内六角扳手（4mm）...
Need help?
Do you have a question about the JK-T1377E and is the answer not in the manual?
Questions and answers

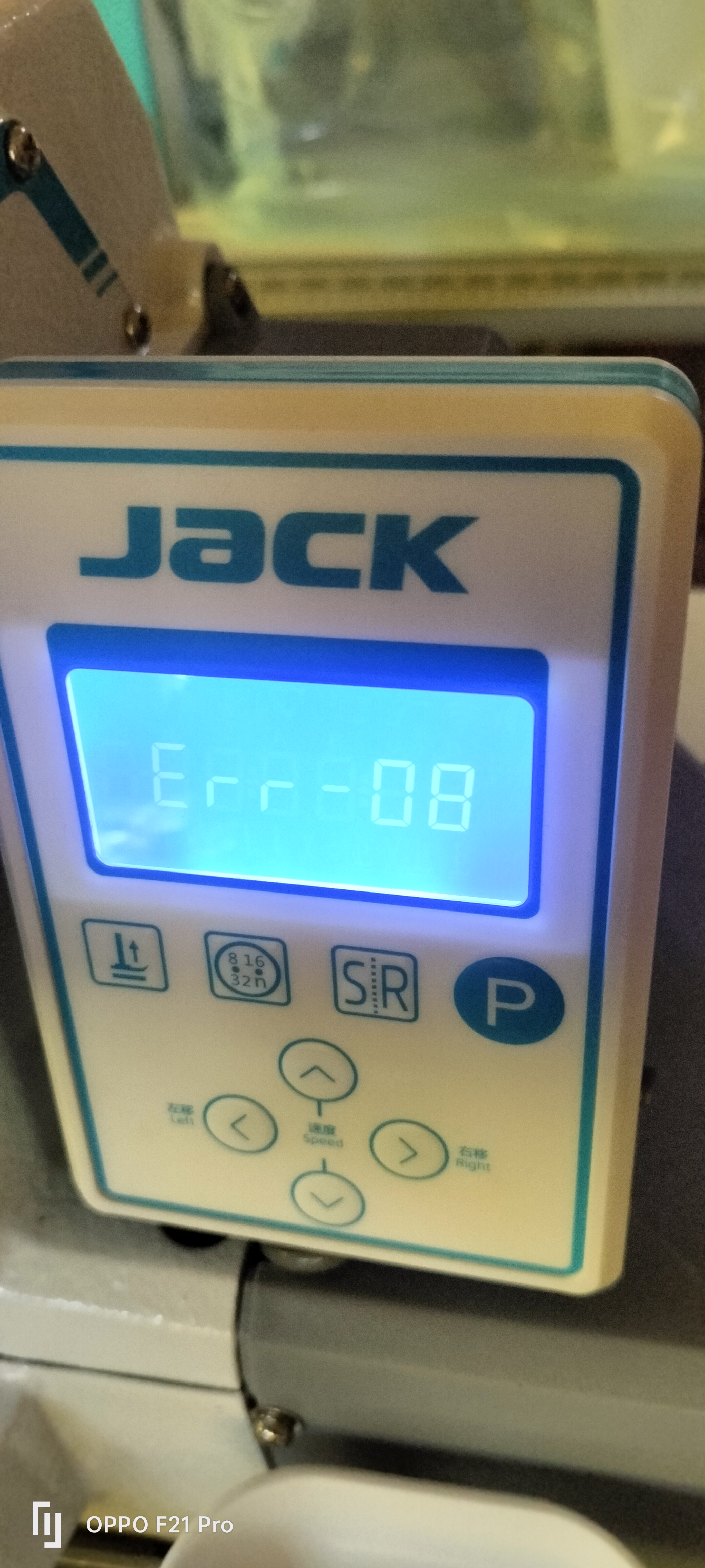

Jk-T1377E-B in this machine the button counting will supported or not
