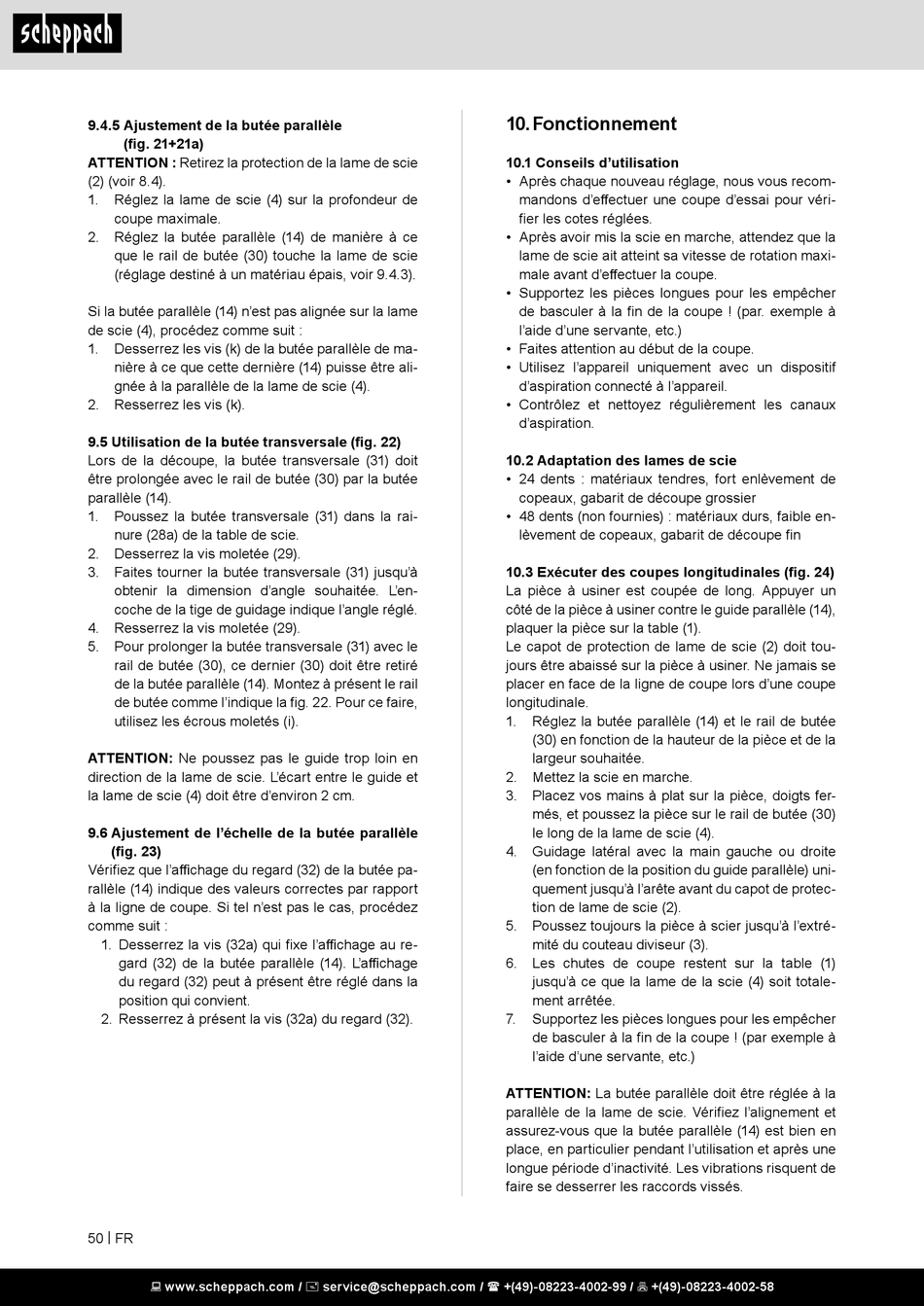

9.4.5 Ajustement de la butée parallèle
(fig. 21+21a)
ATTENTION : Retirez la protection de la lame de scie
(2) (voir 8.4).
1. Réglez la lame de scie (4) sur la profondeur de
coupe maximale.
2. Réglez la butée parallèle (14) de manière à ce
que le rail de butée (30) touche la lame de scie
(réglage destiné à un matériau épais, voir 9.4.3).
Si la butée parallèle (14) n'est pas alignée sur la lame
de scie (4), procédez comme suit :
1. Desserrez les vis (k) de la butée parallèle de ma-
nière à ce que cette dernière (14) puisse être ali-
gnée à la parallèle de la lame de scie (4).
2. Resserrez les vis (k).
9.5 Utilisation de la butée transversale (fig. 22)
Lors de la découpe, la butée transversale (31) doit
être prolongée avec le rail de butée (30) par la butée
parallèle (14).
1. Poussez la butée transversale (31) dans la rai-
nure (28a) de la table de scie.
2. Desserrez la vis moletée (29).
3. Faites tourner la butée transversale (31) jusqu'à
obtenir la dimension d'angle souhaitée. L'en-
coche de la tige de guidage indique l'angle réglé.
4. Resserrez la vis moletée (29).
5. Pour prolonger la butée transversale (31) avec le
rail de butée (30), ce dernier (30) doit être retiré
de la butée parallèle (14). Montez à présent le rail
de butée comme l'indique la fig. 22. Pour ce faire,
utilisez les écrous moletés (i).
ATTENTION: Ne poussez pas le guide trop loin en
direction de la lame de scie. L'écart entre le guide et
la lame de scie (4) doit être d'environ 2 cm.
9.6 Ajustement de l'échelle de la butée parallèle
(fig. 23)
Vérifiez que l'affichage du regard (32) de la butée pa-
rallèle (14) indique des valeurs correctes par rapport
à la ligne de coupe. Si tel n'est pas le cas, procédez
comme suit :
1. Desserrez la vis (32a) qui fixe l'affichage au re-
gard (32) de la butée parallèle (14). L'affichage
du regard (32) peut à présent être réglé dans la
position qui convient.
2. Resserrez à présent la vis (32a) du regard (32).
50 | FR
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

10. Fonctionnement

10.1 Conseils d'utilisation
• Après chaque nouveau réglage, nous vous recom-
mandons d'effectuer une coupe d'essai pour véri-
fier les cotes réglées.
• Après avoir mis la scie en marche, attendez que la
lame de scie ait atteint sa vitesse de rotation maxi-
male avant d'effectuer la coupe.
• Supportez les pièces longues pour les empêcher
de basculer à la fin de la coupe ! (par. exemple à
l'aide d'une servante, etc.)
• Faites attention au début de la coupe.
• Utilisez l'appareil uniquement avec un dispositif
d'aspiration connecté à l'appareil.
• Contrôlez et nettoyez régulièrement les canaux
d'aspiration.
10.2 Adaptation des lames de scie
• 24 dents : matériaux tendres, fort enlèvement de
copeaux, gabarit de découpe grossier
• 48 dents (non fournies) : matériaux durs, faible en-
lèvement de copeaux, gabarit de découpe fin
10.3 Exécuter des coupes longitudinales (fig. 24)
La pièce à usiner est coupée de long. Appuyer un
côté de la pièce à usiner contre le guide parallèle (14),
plaquer la pièce sur la table (1).
Le capot de protection de lame de scie (2) doit tou-
jours être abaissé sur la pièce à usiner. Ne jamais se
placer en face de la ligne de coupe lors d'une coupe
longitudinale.
1. Réglez la butée parallèle (14) et le rail de butée
(30) en fonction de la hauteur de la pièce et de la
largeur souhaitée.
2. Mettez la scie en marche.
3. Placez vos mains à plat sur la pièce, doigts fer-
més, et poussez la pièce sur le rail de butée (30)
le long de la lame de scie (4).
4. Guidage latéral avec la main gauche ou droite
(en fonction de la position du guide parallèle) uni-
quement jusqu'à l'arête avant du capot de protec-
tion de lame de scie (2).
5. Poussez toujours la pièce à scier jusqu'à l'extré-
mité du couteau diviseur (3).
6. Les chutes de coupe restent sur la table (1)
jusqu'à ce que la lame de la scie (4) soit totale-
ment arrêtée.
7. Supportez les pièces longues pour les empêcher
de basculer à la fin de la coupe ! (par exemple à
l'aide d'une servante, etc.)
ATTENTION: La butée parallèle doit être réglée à la
parallèle de la lame de scie. Vérifiez l'alignement et
assurez-vous que la butée parallèle (14) est bien en
place, en particulier pendant l'utilisation et après une
longue période d'inactivité. Les vibrations risquent de
faire se desserrer les raccords vissés.
