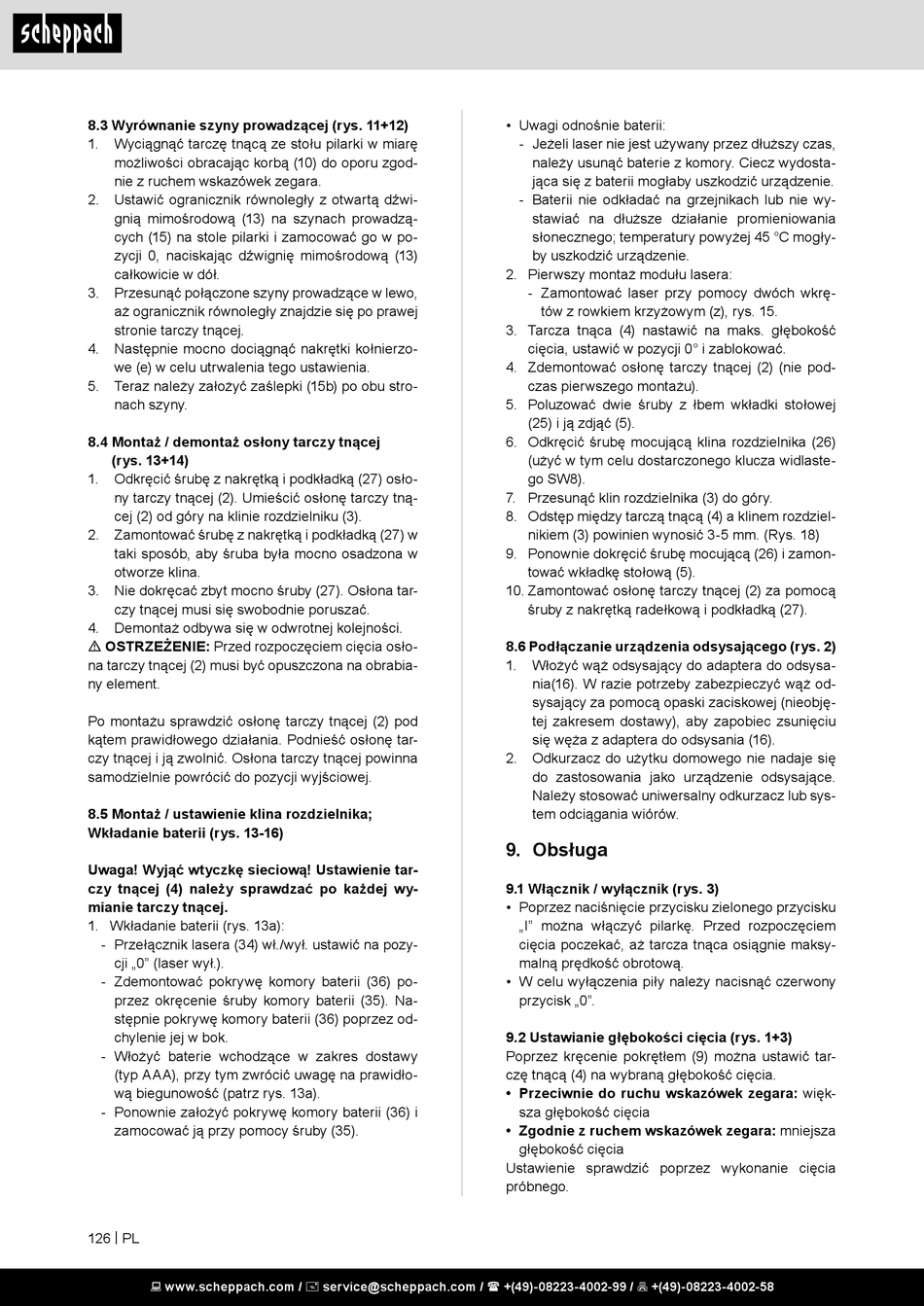

8.3 Wyrównanie szyny prowadzącej (rys. 11+12)
1. Wyciągnąć tarczę tnącą ze stołu pilarki w miarę
możliwości obracając korbą (10) do oporu zgod-
nie z ruchem wskazówek zegara.
2. Ustawić ogranicznik równoległy z otwartą dźwi-
gnią mimośrodową (13) na szynach prowadzą-
cych (15) na stole pilarki i zamocować go w po-
zycji 0, naciskając dźwignię mimośrodową (13)
całkowicie w dół.
3. Przesunąć połączone szyny prowadzące w lewo,
aż ogranicznik równoległy znajdzie się po prawej
stronie tarczy tnącej.
4. Następnie mocno dociągnąć nakrętki kołnierzo-
we (e) w celu utrwalenia tego ustawienia.
5. Teraz należy założyć zaślepki (15b) po obu stro-
nach szyny.
8.4 Montaż / demontaż osłony tarczy tnącej
(rys. 13+14)
1. Odkręcić śrubę z nakrętką i podkładką (27) osło-
ny tarczy tnącej (2). Umieścić osłonę tarczy tną-
cej (2) od góry na klinie rozdzielniku (3).
2. Zamontować śrubę z nakrętką i podkładką (27) w
taki sposób, aby śruba była mocno osadzona w
otworze klina.
3. Nie dokręcać zbyt mocno śruby (27). Osłona tar-
czy tnącej musi się swobodnie poruszać.
4. Demontaż odbywa się w odwrotnej kolejności.
m OSTRZEŻENIE: Przed rozpoczęciem cięcia osło-
na tarczy tnącej (2) musi być opuszczona na obrabia-
ny element.
Po montażu sprawdzić osłonę tarczy tnącej (2) pod
kątem prawidłowego działania. Podnieść osłonę tar-
czy tnącej i ją zwolnić. Osłona tarczy tnącej powinna
samodzielnie powrócić do pozycji wyjściowej.
8.5 Montaż / ustawienie klina rozdzielnika;
Wkładanie baterii (rys. 13-16)
Uwaga! Wyjąć wtyczkę sieciową! Ustawienie tar-
czy tnącej (4) należy sprawdzać po każdej wy-
mianie tarczy tnącej.
1. Wkładanie baterii (rys. 13a):
- Przełącznik lasera (34) wł./wył. ustawić na pozy-
cji „0" (laser wył.).
- Zdemontować pokrywę komory baterii (36) po-
przez okręcenie śruby komory baterii (35). Na-
stępnie pokrywę komory baterii (36) poprzez od-
chylenie jej w bok.
- Włożyć baterie wchodzące w zakres dostawy
(typ AAA), przy tym zwrócić uwagę na prawidło-
wą biegunowość (patrz rys. 13a).
- Ponownie założyć pokrywę komory baterii (36) i
zamocować ją przy pomocy śruby (35).
126 | PL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Uwagi odnośnie baterii:
- Jeżeli laser nie jest używany przez dłuższy czas,
należy usunąć baterie z komory. Ciecz wydosta-
jąca się z baterii mogłaby uszkodzić urządzenie.
- Baterii nie odkładać na grzejnikach lub nie wy-
stawiać na dłuższe działanie promieniowania
słonecznego; temperatury powyżej 45 °C mogły-
by uszkodzić urządzenie.
2. Pierwszy montaż modułu lasera:
- Zamontować laser przy pomocy dwóch wkrę-
tów z rowkiem krzyżowym (z), rys. 15.
3. Tarcza tnąca (4) nastawić na maks. głębokość
cięcia, ustawić w pozycji 0° i zablokować.
4. Zdemontować osłonę tarczy tnącej (2) (nie pod-
czas pierwszego montażu).
5. Poluzować dwie śruby z łbem wkładki stołowej
(25) i ją zdjąć (5).
6. Odkręcić śrubę mocującą klina rozdzielnika (26)
(użyć w tym celu dostarczonego klucza widlaste-
go SW8).
7. Przesunąć klin rozdzielnika (3) do góry.
8. Odstęp między tarczą tnącą (4) a klinem rozdziel-
nikiem (3) powinien wynosić 3-5 mm. (Rys. 18)
9. Ponownie dokręcić śrubę mocującą (26) i zamon-
tować wkładkę stołową (5).
10. Zamontować osłonę tarczy tnącej (2) za pomocą
śruby z nakrętką radełkową i podkładką (27).
8.6 Podłączanie urządzenia odsysającego (rys. 2)
1. Włożyć wąż odsysający do adaptera do odsysa-
nia(16). W razie potrzeby zabezpieczyć wąż od-
sysający za pomocą opaski zaciskowej (nieobję-
tej zakresem dostawy), aby zapobiec zsunięciu
się węża z adaptera do odsysania (16).
2. Odkurzacz do użytku domowego nie nadaje się
do zastosowania jako urządzenie odsysające.
Należy stosować uniwersalny odkurzacz lub sys-
tem odciągania wiórów.
9. Obsługa
9.1 Włącznik / wyłącznik (rys. 3)
• Poprzez naciśnięcie przycisku zielonego przycisku
„I" można włączyć pilarkę. Przed rozpoczęciem
cięcia poczekać, aż tarcza tnąca osiągnie maksy-
malną prędkość obrotową.
• W celu wyłączenia piły należy nacisnąć czerwony
przycisk „0".
9.2 Ustawianie głębokości cięcia (rys. 1+3)
Poprzez kręcenie pokrętłem (9) można ustawić tar-
czę tnącą (4) na wybraną głębokość cięcia.
• Przeciwnie do ruchu wskazówek zegara: więk-
sza głębokość cięcia
• Zgodnie z ruchem wskazówek zegara: mniejsza
głębokość cięcia
Ustawienie sprawdzić poprzez wykonanie cięcia
próbnego.
