Summary of Contents for Moza NANO SE

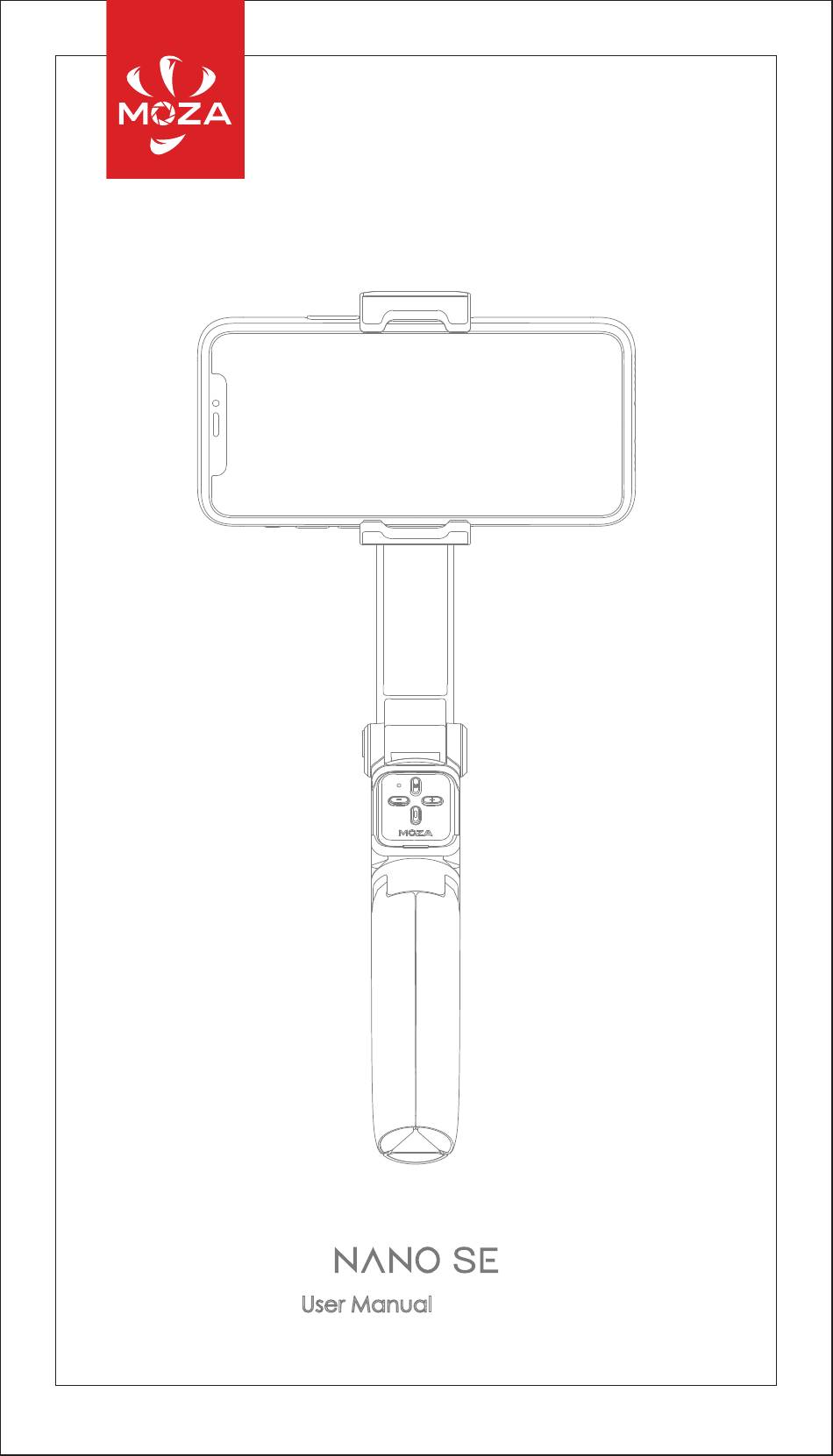

- Page 1 User Manual 用户手册...
-
Page 2: Table Of Contents
Contents NANO SE Overview Preparation Unfold and Unlock NANO SE Install and Balance the Phone Buttons and Ports Horizontal/Vertical Mode Telescopic Rod Tripod Sleeping Mode Working Mode Bluetooth Connection Introduction to MOZA Genie App Firmware Upgrade Storage FAQs NANO SE Registration... -
Page 3: Nano Se Overview
NANO SE Overview Phone Holder Lock Bluetooth Indicator Battery Indicator Power Button Knob Telescopic Rod Remote Controller Bracket Tripod M Button (Top Button) Remote Controller Indicator -Button (Left Button) +Button (Right Button) Record Button (Down Button) -
Page 4: Preparation
Magic mode, time-lapse photography, and more. Scan the QR code below or search and download "MOZA Genie" in the app store. Note *System requirements: iOS 10.0 or later, Android 6.0 or later... - Page 5 Do not touch it with wet hands. Clean it with a soft dry cloth. 5. When not in use for a long time, please turn off the NANO SE’s power supply, charge and discharge every 3 months to ensure the battery activity.
-
Page 6: Unfold And Unlock Nano Se
Turn the phone clip clockwise 90° to unlock the roll motor. Install and Balance the Phone In the NANO SE’s shutdown state, open the phone clip and install the phone. The phone clip should be near the middle of the phone. Then adjust the balance of the portrait and landscape, respectively. -
Page 7: Buttons And Ports
2. The roll axis can rotate up to 270°, exceeding this limit may cause damage to the gimbal. 3. NANO SE will vibrate slightly when the phone is not detected, and will enter the standby mode. After the mobile phone is installed, short press the power button to use it normally. - Page 8 **Magic Video can only be used after NANO SE and Genie App are connected. *** NANO SE only supports some mobile phones, please refer to the official website compatibility list or consult our after-sales service.
-
Page 9: Horizontal/Vertical Mode
Horizontal/Vertical Mode When the gimbal is powered on, click the M button (top button) to switch between horizontal and vertical shooting. Telescopic Rod To extend the telescopic rod, pull upwards on the gray part as shown as below. Tripod To open the tripod, push up on the telescopic rod, and place the tripod on a leveled surface. -
Page 10: Sleeping Mode
The icon indicates that the roll axis is turned into the built-in motor lock. Working Mode Lock Mode After NANO SE is powered on, it defaults to Lock Mode, and the phone will remain level within the range of the motor's movement, and will not follow the handle rotation. -
Page 11: Bluetooth Connection
NANO SE signal, click the corresponding Bluetooth icon of Hi-Nano-SE-12BB4004XXXX in the device list to connect to the device. After the connection is successful, the NANO SE Bluetooth light will remain Connecting the phone for native camera control Turn on Location and Bluetooth on your mobile phone, and select Bluetooth settings menu. -
Page 12: Introduction To Moza Genie App
Frame ratio / auxiliary line / safe area Zoom factor Sleep mode (icon will only be displayed when NANO SE is in sleep mode) Lock mode status (icon shows the gimbal is in locked mode; gimbal is in follow mode) -
Page 13: Firmware Upgrade
Firmware Upgrade 1. Turn on the MOZA NANO SE and connect it to the MOZA Genie App 2. A prompt will appear in the upper left corner of the App interface when new firmware is available, click the yellow button in the upper left corner to upgrade the firmware. -
Page 14: Storage
Please contact MOZA after-sales service and complete the following steps to re-pair the remote controller and NANO SE, if none of the NANO SE buttons works after connecting with MOZA Genie App: Press the menu button (top button) and record button (down button) at the same time until the remote controller indicator flashes,... - Page 15 Disclaimer Thank you for purchasing the NANO SE. This document is related to your safety and legal rights and responsibilities. Before using this product, please read this article carefully to ensure that the product has been set up correctly. Failure to follow the instructions and warnings in this article may cause injury to you and people around, and damage NANO SE or other surrounding objects.
-
Page 16: Specs
Product Specifications Payload 280g 250g Product Weight Unfolded Size: without stick 60.7*48.6*301 Size with stick 60.7*48.6*690 (L*W*H mm) Folded Size: 60.7*60.9*171.4 Supported phone size 60 ~ 88 mm Tripod length 94mm *7(h) (Eccentric installation) Battery Life *10(h) (Well balanced) Charging interface USB Type-C Charging specification 5V/1A DC... - Page 17 Contents 认识 NANO SE 使用前准备 展开与解锁NANO SE 安装手机与调平 按键与接口 横竖拍模式切换 延长杆使用 使用三脚架 快速进入休眠模式 工作模式 蓝牙连接 MOZA Genie App界面介绍 固件升级 收纳 常见问题 注册您的NANO SE 规格参数...
-
Page 18: 认识 Nano Se
认识 NANO SE 手机夹锁扣 蓝牙指示灯 电量指示灯 电源键 松紧调节旋钮 伸缩杆 遥控器 支撑架 三脚架 模式键(上键) 遥控器指示灯 - 键(左键) + 键(右键) 录制键(下键) -
Page 19: 使用前准备
使用前准备 1. App下载 MOZA NANO SE 配合 MOZA Genie App 使用，可以在设备上实时显示高清拍 摄画面，进行录制，拍摄，云台设置，使用Magic模式，延时摄影等高级功能。 扫描下面的二维码或者应用商店搜索“ MOZA Genie”下载App。 备注 * 系统要求：iOS 10.0或更高版本，Android 6.0或更高版本 ** iOS版本请使用浏览器扫描二维码下载 *** Android用户建议在腾讯应用宝下载MOZA Genie 2. 教程 您可以在微信搜索公众号：魔爪稳定器，在菜单栏>学院教程>影像学院，点 击“#使用教程”，您也可以扫描二维码查阅视频教程。 服务热线：4006403135 人工服务：微信公众号“魔爪稳定器”，菜单栏>精选服务>人工服务 扫码关注... - Page 20 使用须知 1. 请先解开手机夹背后的锁扣，将手机安装到NANO SE以后再开机，请勿空 载。 2. 首次使用前请先给NANO SE充满电，充电完成后请断开产品与充电器连接 3. 若电量指示灯只有1格的时候，为电量过低，请尽快充电。 4. NANO SE 不防水，请勿让NANO SE接触到任何液体。请用柔软的干布清洁 NANO SE 5. 长时间不使用时，请关闭NANO SE电源，每隔3个月充放电一次以保证电池 活性。 6. 若超过 10 天不使用产品，请将电池放电至 40%-65% 电量存放，这样可延 长电 池的使用寿命。切勿将电池彻底放完电后长时间存储，以避免电池进入 过放状态而造成电芯损坏， 将无法恢复使用。 7. NANO SE 为高精度控制装置。摔落或受到外力碰撞可能会使NANO SE损 坏，导致工作异常。 8. 确保NANO SE 电源开启后，云台转动不受外力阻挡。...
-
Page 21: 展开与解锁Nano Se
展开与解锁NANO SE 如图展开NANO SE，您可以根据您的拍摄需要决定展开的角度。 将手机夹顺时针旋转90°，解开横滚电机锁扣。 安装手机与调平 在NANO SE关机状态下，掰开手机夹，将手机安装至手机夹。手机夹应该在手 机中间附近。然后分别调节横拍和竖拍时的平衡。横拍或竖拍时均需要左右调节 手机在手机夹中位置，使得手机在自然状态下能基本保持左右平衡。请注意手机 摄像头方向。... -
Page 22: 按键与接口
注意事项 1. 请务必安装手机后再开启电源。手机的平衡状态对NANO SE的续航时间有很 大影响。手机在轻度不平衡时NANO SE仍然可以工作，但会消耗更多电 量。同时增稳效果会变差。 2. 云台横滚轴最大可旋转270°，请勿超出限位以免损坏云台。 3. NANO SE在未检测到手机时将轻微震动，随即进入待机模式，安装手机 后，短按电源键即可正常使用。 4. 手机夹已做防误夹按键处理。 按键与接口 电源键： 长按3秒：长按电源键开启NANO SE，开机状态下，再次 长按电源键关机。 短按0.5秒：进入休眠模式/唤醒 遥控器： 模式键(上键) 单击：切换横竖拍模式 双击：切换跟随/锁定模式 按住模式键（上键），然后快速三击+键（右键）：重置蓝牙 当NANO SE无法被搜索或连接失败时，可以重置NANO SE蓝牙。 连接App或原生相机后遥控器按键功能 按键 操作 Genie App 功能 原生相机功能 模式键 三击 切换前后摄像头 ***切换前后摄像头... - Page 23 备注： *原生相机在录制模式时，功能为录制，原生相机在拍照模式时，功能为拍照。 **Magic Video模式即为视频“拍同款”功能，需要NANO SE 和Genie App连接以后才 可使用。Magic Photo模式即为拍照的“创意拍摄”功能 *** 仅部分手机支持，具体请参考官网兼容性列表或咨询固胜售后。 遥控器指示灯 按下按键时指示灯亮灯 闪烁：正在配对 蓝牙指示灯 常亮：连接手机蓝牙成功 熄灭：手机蓝牙连接断开 电量指示灯 四格灯常亮： 电量75%-100% 三格灯常亮： 电量50%-70% 两格灯常亮：电量25%-50% 一格灯常亮：电量0%-25% 从下至上逐个点亮：正在充电，充满电以后四格灯常亮 升级模式 从上至下闪烁：NANO SE正在进行固件升级。 注意： 若升级失败，NANO SE将保持在升级模式，电源灯将从 下往上轮流闪烁。请重启MOZA Genie和NANO SE，重 启后NANO SE将自动进入升级模式，请在Genie App和 NANO SE蓝牙连接后重新升级固件。 充电口...
-
Page 24: 横竖拍模式切换
横竖拍模式切换 开机状态下，单击M键（上键），切换横拍和竖拍。 使用延长杆 将灰色部分往上延伸。即可将伸缩杆拉出。 使用三脚架 打开底部三脚架，向上推动拉杆，把三脚架放置在水平面上。 俯仰轴可以根据实际拍摄情况手动调节角度，如果调节轴出现松 动时，您可以调节固紧螺丝适度锁紧。... -
Page 25: 快速进入休眠模式
快速进入休眠模式 NANO SE 在开机状态下，手动将横滚轴逆时针转到内置电机锁扣，NANO SE 将自动进入待机状态。手动将横滚轴顺时针旋转解锁，然后短按电源键 0.5s，NANO SE 将恢复工作状态。 图示标示为横滚轴转入内置电机锁扣。 工作模式 锁定模式 NANO SE 开机后默认为锁定模式，手机将在电机可活动范围内保持水平，不 跟随手柄转动。 跟随模式 双击M键（上键），NANO SE将从锁定模式切换到跟随模式。手机将会跟随手 柄转动，再次双击M键将会退出跟随模式。... -
Page 26: 蓝牙连接
蓝牙连接 连接MOZA Genie App 打开手机定位服务功能和蓝牙功能，打开MOZA Genie App，点击App界面闪 烁的蓝牙图标 ，搜索到NANO SE信号后，点击设备列表中 Hi-Nano-SE-12BB4004XXXX的对应的蓝牙图标，即可完成连结。连接成功 后，NANO SE蓝牙灯常亮。 连接手机原生相机 打开手机定位服务功能和蓝牙功能，然后进入手机蓝牙设置页 面，搜索NANO SE蓝牙信号，点击Hi-Nano-SE-12BB4004XXXX 蓝牙设备并配对，无需密码，连接完成后，NANO SE蓝牙灯常 亮，遥控器即可控制原生相机 蓝牙重置 当NANO SE 无法被搜索到或连接失败时，可按住模式键（上 键），然后快速三击+键（右键），重置NANO SE蓝牙。重置完毕 后，在MOZA Genie点击搜索设备，可以再次连接NANO SE... -
Page 27: Moza Genie App界面介绍
MOZA Genie App 界面介绍 屏幕方向锁定 视频分辨率 视频帧率 对焦与测光框，点击框后在屏幕上下拖动可以调整曝光 Magic Video(仅连接NANO SE后显示）/ Magic Photo模式 滤镜 切换前后摄像头 录制按钮 手势控制 查看照片 自动（Auto）/专业（Pro）模式切换 画幅比例/辅助线/安全区域 变焦倍数 休眠状态，仅NANO SE在休眠时显示此图标 云台处于锁定模式； 云台处于跟随模式。 云台电量 手机电量 App通用设置 清屏，点击后不显示画面参数 NANO SE设置... -
Page 28: 固件升级
固件升级 1. MOZA NANO SE开机，连接MOZA Genie App 2. 当有新固件可更新时，App主界面左上角会出现提示，点击左上角黄色的新 固件提示框进行固件升级 您也可以点击App界面中 NANO SE设置菜单 ，在设置 菜单中点击“固件升 级”进行升级 注意事项： 1. 升级前请检查NANO SE 电量，确保电量指示灯至少两个灯亮，NANO SE连接MOZA Genie App 以后，若App提示可升级固件，请按照上述操作 进行升级。 2. 升级过程中不可退出MOZA Genie App 升级界面或将App转入后台操 作，亦不可将NANO SE电源关闭。升级过程中请留意App界面提示信息。 当App提示升级成功以后，请重启MOZA Genie以及NANO SE 3. 若升级失败，NANO SE将保持在升级模式，电源灯将从下往上轮流闪 烁。请重启MOZA Genie和NANO SE，重启后NANO SE将自动进入升级... -
Page 29: 常见问题
收纳 关闭NANO SE电源，取下手机，按下图指引将NANO SE收纳 常见问题 遥控器与NANO SE配对。 NANO SE在出厂前已经和遥控器进行配对，使用时如无问题无需进行以下操 作。 若您的NANO SE在连接MOZA Genie App 以后无法使用任何按键，请联系魔 爪售后，并在售后指引下完成以下重新配对遥控器与NANO SE的步骤： 同时按住模式键（上键）和录制键（下键），直到遥控器指示灯闪烁， 遥控器指示灯闪烁以后，所有电量指示灯会同时闪烁。闪烁停止以后，配对完 成。 电量指示灯闪烁： 若电量指示灯1（最靠近电源键的灯）开机后闪烁，且NANO SE电机 无力，请尝试进行固件升级。如问题依旧，请及时联系固胜售后。 注册您的NANO SE 为了给您提供更好的服务以及体验，请在初次连接NANO SE和MOZA Genie时 完成激活。请根据提示在对话框中输入您的邮箱，并将邮箱中收到的验证码填 入完成注册。 注意事项： 若您无法收到来自魔爪的验证码电子邮件： 1.1 请检查您的邮箱地址填写是否有误。 1.2 请检查确认您正访问的是您填入注册界面的邮箱地址 1.3 请检查垃圾邮件收件箱以确保我们的邮件未被当成垃圾信息过滤掉。 1.4 将 support@gudsen.com 与 gudsen-services@gudsen.com添加至您的... - Page 30 免责声明 感谢您购买NANO SE。本文所提及的内容关系到您的安全以及合法权益与责 任。 使用本产品之前，请仔细阅读本文以确保已对产品进行正确的设置。不遵循和 不按照本文的说明与警告来操作可能会给您和周围的人带来伤害，损坏NANO SE 或其它周围的物品。 本文及 NANO SE 所有相关的文档最终解释权归深圳市固胜智能科技有限公司 （以下简称“固胜智能”）所有。如有更新，恕不另行通知。请访问 www.gudsen.com 官方网站以获取最新的产品信息。 一旦使用本产品，即视为您已经仔细阅读本文的免责声明与警告，理解、认可 和接受本文的全部条款和内容。您承诺对使用本产品以及可0能带来的后果负 全部责任。您承诺仅出于正当目的使用本产品，并且同意本文以及固胜智能制 定的任何相关条例、政策和指引。除中国现行法律法规规定，固胜智能对于直 接或间接使用产品、本资料而造成的损失、伤害以及任何法律责任不予负责。 用户应遵循包括但不限于本文提及的所有安全指引。 安全操作指引 警告： 1. 严禁使产品接触任何液体，切勿将产品侵入水中或将其弄湿。切勿在雨中或 者潮湿的环境中使用产品。产品内部接触到水后可能会发生腐蚀反应，从而 引起电池自燃，甚至可能引发爆炸。 2. 若产品发生起火，请立即使用水、水雾、沙、灭火毯、干粉、二氧化碳灭火 器灭火。请根据实际情况按以上推荐顺序选择灭火方式。 3. 请在温度为0℃至40℃之间的环境中使用产品。 4. 禁止以任何方式拆解产品。若拆解过程中刺破电池，将会导致电池内部电解 液泄露、甚至引发起火、爆炸。 5. 禁止机械撞击、碾压或抛掷产品。请勿在产品上放置重物。 6. 切勿对产品进行加热。请勿将产品放置于微波炉或压力锅中。 7. 禁止将产品放在靠近热源（火炉或加热器等）的地方以及将产品置于热天的...
-
Page 31: 规格参数
规格参数 载重 280g 250g 重量 展开尺寸：伸缩杆完全收缩60.7*48.6*301 尺寸 伸缩杆完全伸展60.7*48.6*690 (L*W*H mm) 折叠尺寸：60.7*60.9*171.4 支持手机尺寸 尺寸：60 ~ 88 mm 三脚架长度 94mm *7(h)（偏心安装） 电池续航时间 *10(h)（完全调平） 充电接口 USB Type-C 充电规格 5V/1A 直流电 蓝牙 蓝牙5.0 BLE 标准电压：3.7V 电池规格 电池容量：950mAh 最快充电时间 *140 (min) 遥控器控制距离 10m (最大) 横滚：270° 机械角... - Page 32 产品保修条例 保修期自购机日起，产品主体保修12个月。 外壳、说明书、USB线材、包装 等不在"一年免费保修服务"范围内，您可以选择有偿服务。 自购机日起7日内，产品出现性能故障，并经特约维修中心检测，确认非人为 损坏的本身质量问题，您可以选择退货、换货或修理。 购机日起第8日至第15日内，产品出现性能故障，并经特约维修中心检测，确 认非人为损坏的本身质量问题，您可以选择换货或修理。但是更换的范围，只 限于产品主机，其他配件无质量问题，不能更换。 购买者在以下条件下不享受免费保修服务，您可以选择有偿服务： 1. 超过三包有效期的； 2. 无三包凭证及有效发货票的，但能够证明该产品在三包有效期内的除外； 3. 保修凭证上的型号与修理产品型号不符或者涂改的； 4. 非本公司特约维修人员拆动造成损坏的； 5. 因不可抗拒力造成损坏的； 6. 未按产品使用说明书要求使用、维护、保养而造成损坏的。 产品保修卡 产品型号 购买日期 用户姓名 用户电话 产品条码 通讯地址 （签章）...
- Page 33 Shenzhen Gudsen Technology Co., Ltd Web: www.gudsen.com...
