Takstar EKS-101 User Manual

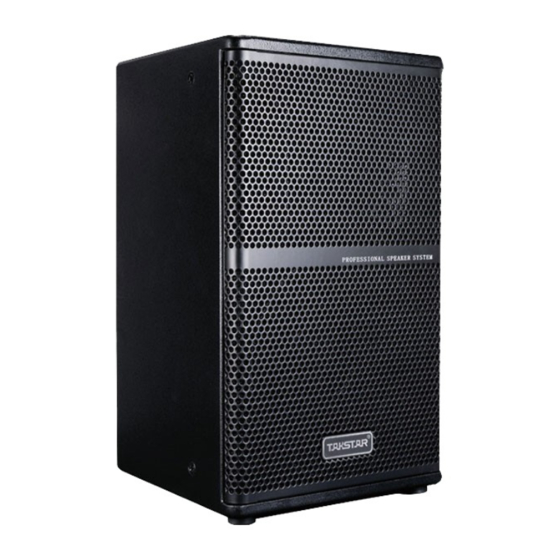

欢迎使用EKS-101音箱，这款内置二分频的全频音箱，采用了
平面波导技术，声波的相位延时传导和声波导相叠加技术。音箱灵
敏度高、音色优美、层次清晰、声音厚实。人声演唱音域宽，人声
清晰、自然、逼真。主要应用于多功能厅、会议厅的主扩声或补
声，慢摇吧，KTV工程安装等。使用前请您仔细阅读说明书，以便
能正确的操作使用。
若存在有疑问或者您有宝贵的建议，可通过拨打
得胜官方服务热线400 6828 333 或微信扫描二维码关
注得胜官方公众号与我们联系。
产品特性
EKS-101由一只10寸纸盆低音和一只36芯高音组成，高音采用了
PEEK（下文将会介绍该材质的特性）膜片和铜包铝扁线音圈。低
音采用耐高温玻璃纤维骨架做成的50芯铜包铝绕组线圈。这种音
圈特点是效率高、稳定性好。采用对称磁路设计，减少了二次谐
波失真。分频器元件的选用上，也采用了低损耗、小公差的无氧
铜电感和高品质聚丙烯电容，以降低分频网络对音质的影响。
Peek（该音箱的高音扬声器膜片材质）又名聚醚醚酮，是特种塑
料之一，长期使用耐温度250度左右，在高温下保持良好的力学
性能，耐磨，耐腐蚀。
箱体采用梯形结构，能抑制箱体内驻波，箱体采用15厘中纤板制
作，外喷黑色耐磨点漆。后置一只提手和一只全铝托盘便于搬运
和支撑。箱体采用多点吊挂，应用方便灵活。
适用场合
用于多功能厅、会议厅的主扩声或补声，慢摇吧，KTV工程安装等。
标准配置
EKS-101音箱
说明书
技术参数
额定功率：500W(AES)
阻抗：8Ω
频率响应：60Hz-19kHz（±3dB）
灵敏度：95dB
覆盖角度：H100°×V 55°
最大声压级：120dB
分频模式：无源二分频
分频点：2300Hz
吊挂／安装：多点吊挂/支架（可旋转调整）
接线方式：1×NL4喇叭连接器，连接1+、1-使用
箱壳：15厘中纤板
表面处理：黑色催化聚亚安酯漆
高频：1.4"×1（36芯，26mm喉口）90磁钢
低频：10"×1（50芯），145磁钢
规格（mm）：320×320×520（W×D×H）
注：以上数据由得胜实验室测试得到，并拥有最终解释权！
EKS-101
注意事项
1. 匹配TAKSTAR品牌的EKA-3A功放使用。
2. 确保功率放大器和音箱的功率、阻抗相匹配，失衡搭配可导致设
备损坏或音质效果不佳。
3. 音箱工作时的振幅较大，请不要在箱体上放置物品。
4. 音箱的安装需由专业工程人员进行，应固定牢靠，并选择安装在
不易碰触的位置。
5. 搬运音箱时，请小心轻放，保护好音箱不受损坏。
安全警示
为避免电击、高温、着火、辐射、爆炸、机械危险以及使用不当
等可能造成的人身伤害或财产损失，使用本产品，请仔细阅读并遵
守以下事项:
1. 使用产品时请确认所连接设备与本产品功率是否匹配以及合理调
整音量大 小，不要在超过产品功率及大音量下长时间使用，以免
造成产品异常和听力损伤；
2. 使用中若发现有异常（如冒烟、异味等），请立即关闭电源开关
并拔掉电源插头，然后将产品送经销商检修；
3. 本产品及附件都应放置在室内干燥通风处，勿长期存放在潮湿、
灰尘多的环境，使用中避免靠近火源、雨淋、进水、过度碰撞、
抛掷、振动本机及覆盖通风孔，以免损坏其功能；
4. 若产品需要固定于墙壁或天花板上时，请确保固定到位，防止因
固定强度不足导致产品发生跌落危险；
5. 使用该产品时需遵守相关安全规定，法律法规明确禁止使用场合
请勿使用本机，以免导致意外事故；
6. 请不要自行拆机改装或维修，以防止出现人身伤害，如有问题或
服务需求请联系当地经销商跟进处理。
音箱系列说明书
9TKS101S1A
