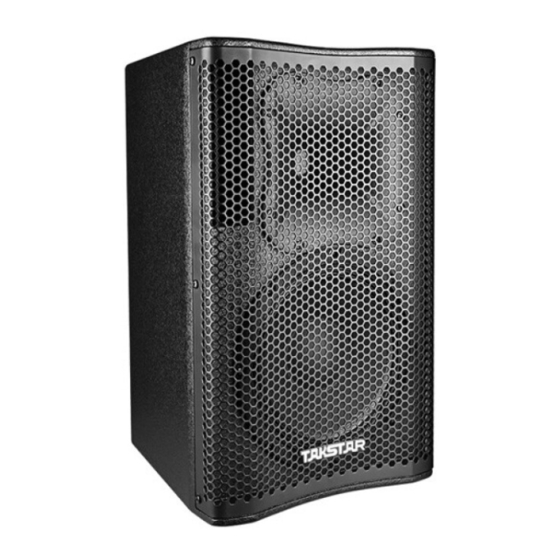

Takstar EKL-081 Quick Start Manual

欢迎使用EKL-081会议音箱，该音箱小巧美观，吊挂安装；音质方面，层
次清晰、细腻耐听。适用于会议以及基础扩声应用工程。使用前请您仔细阅
读说明书，以便能正确的操作使用。
若存在有疑问或者您有宝贵的建议，可通过拨打得
胜官方服务热线400 6828 333 或微信扫描二维码关注
得胜官方公众号与我们联系。
产品特性
1. 单元结构上由1个8寸35芯纸盆低音扬声器和1个25芯铁氧体高音组成。低
音采用弹性与耐疲劳性俱佳的布边折环，中低频反应迅速、动态足；磁路采
用对称设计，谐波失真小。
2. 分频器元件采用了损耗值较低的无氧铜电感、高品质薄膜电容，使分频网
络稳定，音质出众。
3. 箱体采用对称梯形结构，内壁贴附吸音棉能减少驻波的产生，使中低频在
听感上表现得更干净，频响上更平坦；箱体修长，适配不同的装修风格。
4. 特有的高频滤波功能，可对声音的明亮度以及高频细节进行调节；播放模
式选择开关可提供"人声"，"音乐"两种模式，满足不同的需求。
标准配置
EKL-081音箱×2
说明书×1
适用范围
推荐搭配EKA-3A、EKA-3D、EKA-403D、EKA- 3N、EKA-403N功放，主
要应用场景为会议以及基础扩声应用工程
技术参数
额定功率：200W(AES)
额定阻抗：8Ω
频率响应（±3dB）：75Hz-18KHz
灵敏度（1W/1M）：94dB
覆盖角：H90°× V60°
最大声压级：114dB
分频模式：两分频
分频点：3700Hz
吊挂／安装：吊挂
接线方式：1×NL4speakon (IN1+、1-)
箱壳：12mm中纤板
表面处理：黑色小点漆
单元：高频：1"×1（25芯, 25mm喉口）70磁钢
低频：8"×1（35芯）120磁钢
规格（mm）：255 x 265 x 420（W×D×H）
净重：7.4kg
注：以上数据由得胜实验室测试得到，并拥有最终解释权！
使用方法
1.播放模式选择
如需要音乐模式，请将开关拨动到（Music）档；如需要人声模式，请将开
关拨动到（Speech）档, N档表示空挡（对声音不做处理）
安装方式
吊挂
注意事项
1. 确保功率放大器和音箱的功率、阻抗相匹配，失衡搭配可导致设备损坏或
音质效果不佳。
2. 使用时，音箱正面朝向听众区域，以确保获得较佳听感。
3. 音箱的安装需由专业工程人员进行，应固定牢靠，并选择安装在不易碰触
的位置。
4. 搬运音箱时，请小心轻放，保护好音箱不受损坏。
安全警示
为避免电击、高温、着火、辐射、爆炸、机械危险以及使用不当等可能
造成的人身伤害或财产损失，使用本产品，请仔细阅读并遵守以下事项:
1. 使用产品时请确认所连接设备与本产品功率是否匹配以及合理调整音量大
小，不要在超过产品功率及大音量下长时间使用，以免造成产品异常和听力
损伤；
2. 使用中若发现有异常（如冒烟、异味等），请立即关闭电源开关并拔掉电
源插头，然后将产品送经销商检修；
3. 本产品及附件都应放置在室内干燥通风处，勿长期存放在潮湿、灰尘多的
环境，使用中避免靠近火源、雨淋、进水、过度碰撞、抛掷、振动本机及覆
盖通风孔，以免损坏其功能；
4. 若产品需要固定于墙壁或天花板上时，请确保固定到位，防止因固定强度
不足导致产品发生跌落危险；
5. 使用该产品时需遵守相关安全规定，法律法规明确禁止使用场合请勿使用
本机，以免导致意外事故；
6. 请不要自行拆机改装或维修，以防止出现人身伤害，如有问题或服务需求
请联系当地经销商跟进处理。
EKL-081
会议音箱
GB 8898-2011
9TKL081S1B
